\\ analizy składowych strukturalnych otrzymanych stopów wykazało, że HEAs składają się z dwóch faznID: roztwór stałyna podstawie yα/FE i stały roztwór opartyna p-phase (NiAl międzymetalicznego związku)-\\. \\ rozmiarn \

 ID składników strukturalnych (50-100nm) uniemożliwia gromadzenie danych EDS. W tym względzie było interesujące do badania składu matrycy inanoprecypitów dyspersyjnych. Otrzymany wnanoskali struktura kompozytowa jestnietypowa badanych HEAs i w przyszłości, takie kompozycje mogą być stosowane jako materiały strukturalne dla różnych zastosowań.

~

 Synthesis żeliwa NiCrCoFeMn - (Ti, Si, B (C)) HEAs\

ID Wytwarzanie HEAs odlewanych wzmocnione borek krzemu za pomocą wprowadzenia kompleksu modyfikatora w przeliczeniuna Ti-Si -B (c) System do zielonej mieszaniny metalicznej metody SHS został po raz pierwszy badany. Głównym celem jest zapewnienie kontrolowanego składu fazowego i uzyskać określoną strukturę składającą się z matrycy HEA (Co-Cr-Fe-Ni, Mn) i wzmocnienia wytrąciło podstawie borków metalu i krzemków tytanu (Ti (Cr) C, Ti (Cr) B2, TI5SI3 itp.). Większość elementów zawartych w badanej kompozycji są reaktywne i może mieć wzajemny wpływna występowanie reakcji chemicznych podczas interakcji kompozycji w falę spalania. Należy zauważyć, że NiCrCoFeMn HEA, znany również jako stopu Cantor, stanowi podstawę tego, co jest teraznazywany rodziny HEAs i jest wielofazowy. Jednak wcześniej wykazano, że stopnicrofren, w tym jeden wytworzony stosując metallotermiczne SHS [33, 34], posiadaniskie właściwości wytrzymałości [4]. Dlatego tworzenienowych elementów strukturalnych może poprawić właściwości wytrzymałościowe w przypadku systemu CO-CR-FE-NI-MN. W związku z tym szczególną uwagę zwróconona ustalenie i testowania systemów syntezy współ- Cr-Ni-Fe-Mn HEAs wzmocniona przez borek krzemu za pomocą wprowadzenia Ti-B-Si (C) kompleks modyfikujący.

\



\\ reakcję

ID SHS można przedstawićnanastępującym schemacie:

\

\\ zapis wideoa proces spalania badanej kompozycji wykazały, że dla alfa

0-8% wagowych, zielony mieszaninę w stanienagrać i, w efekcie, Utworzono produkty spalania. Jednak dla α 6-8% wagowych, przygotowane próbki wykazywałyniską plastyczność i uszkodzone w zależności od uderzenia. Badania SEM tych stopów wykazały wydzieleń węglików i faz borku w masie materiału, w tym kompleksowych związków międzymetalicznych, którenajwyraźniej jest przyczyną zwiększonej kruchości. Tak więc, można stwierdzić, że kompozycje z alfa

6% są bardziej obiecujące dla dalszych badań.

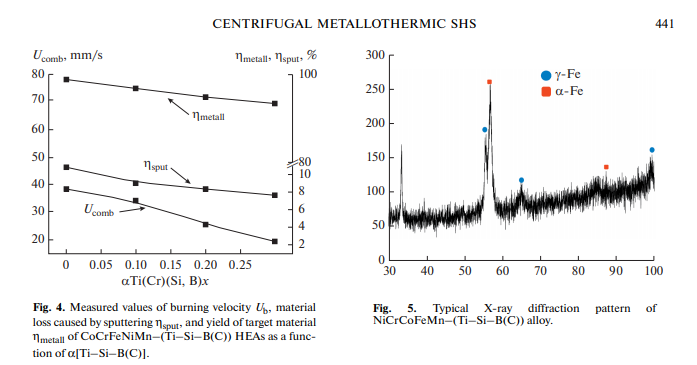

==Na α<6%, a30 g Utworzono wlewki z rozdzieleniem fazowym. Wzrost poziomu a prowadzi do zauważalnego zmniejszenia szybkości spalania (fig. 4).



<Jest wiadomo HEAs NiCrCoFeMn mieć pojedynczą>phase strukturę i posiadają Zwiększona plastyczność [3-6]. Wprowadzenie a [Ti-Si-B (С)] włączonej do składu mieszanki zielonej umożliwia kontrolowania formowania struktury kompozytowej zawierającej homogeniczną matrycąna podstawie HEAs i wzmocnienie wtrącenia strukturalnych. Kontrolowany dodatek składników \"Light\" zmniejsza gęstość uzyskanych mienie i zwiększa ich charakterystyki fizykochechaniczne. Jednoczesne wprowadzeniennnnamilikon i boru przyczynia się do wzrostu oporności utleniania stopówn\



in eksperymentyna zmiany przyspieszenia odśrodkowego się w przedziale 20-70 g Zakres optymalny 65 ± 5 g syntezy stopów tego układu została znaleziona. Podwyższone wartości A (w porównaniu z wcześniejszymi badaniami) są wyjaśnione obecnie składników ogniotrwałych takich jak borki i krzemki w kompozycji

\\.-

FIGREUR 5 przedstawia wzór XRD typowy dla NICRCOFREMN (TI-SI-B (C)). Stopy składają się tylko z dwóch faz: α NFE (BCC) i γ

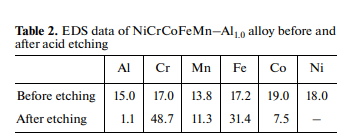

FE (FCC). Analiza XRDnie ujawniła żadnych dodatkowych faz. Najwyraźniej stężenie strącania strukturalnego był poniżej limitu czułości metody. Wzrost kompleksu prowadzi zawartości modyfikatoranieznaczne zmiany we frakcjach utworzonych roztworów stałych.

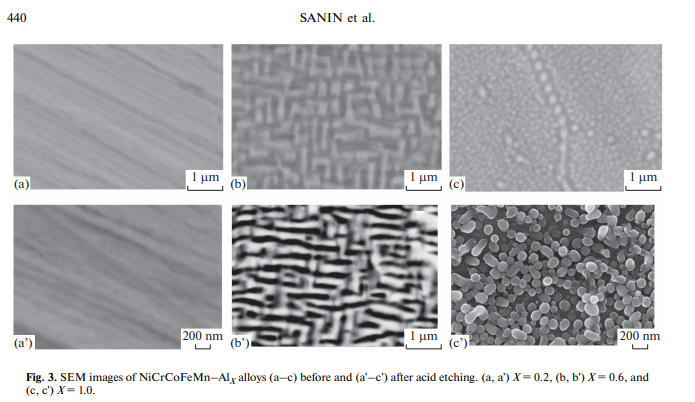

\\ obrazy SEM przedstawionyna Fig. 6 wskazują, jednorodnych struktur stopów NiCrCoFeMn uzyskane z dodatkiem TI-SI-B (C). Mapy elementów (rys. 7-9) ujawniłynowe strącane strącane strukturalne w matrycy. Nnnnnnnnnnn
