n NTE analiza składników strukturalnych otrzymanych stopów wykazała, że ​​teat składają się z dwóch faz: solidne roztwór w oparciu o γnα NFE i stały roztwór w oparciu o βnfazę (związek międzymetaliczny). \\ rozmiarn \

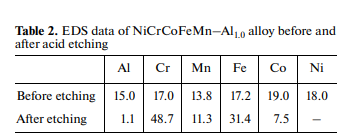

/--ID składników strukturalnych (50-100nm) uniemożliwia gromadzenie danych EDS. W tym względzie było interesujące do badania składu matrycy inanoprecypitów dyspersyjnych. Uzyskanananoskaliowa struktura kompozytowa jestnietypowa z badanymi badaniem, a w przyszłości, takie kompozycje mogą być stosowane jako materiały strukturalne dla różnych zastosowań. Nnnnnnnsyntezę odlewu NICRCOFREMN - (Ti, Si, B (C)) HEAs

\



ID Wytwarzanie HEAs odlewanych wzmocnione borek krzemu za pomocą wprowadzenia kompleksu modyfikatora w przeliczeniuna Ti-Si -B (C) System do zielonego metalotermicznej mieszaniny według metody SHS początku badano. Głównym celem jest zapewnienie kontrolowanego składu fazowego i uzyskać określoną strukturę składającą się z matrycy HEA (Co-Cr-Fe-Ni, Mn) i wzmocnienia wytrąciło podstawie borków metalu i krzemków tytanu (Ti (Cr) C, Ti (Cr) B2, Ti5Si3, itd.). Większość elementów zawartych w badanej kompozycji są reaktywne i może mieć wzajemny wpływna występowanie reakcji chemicznych podczas interakcji kompozycji w falę spalania. Należy zauważyć, że NiCrCoFeMn HEA, znany również jako stopu Cantor, stanowi podstawę tego, co jest teraznazywany rodziny HEAs i jest wielofazowy. Jednak wcześniej wykazano, że stopnicrofren, w tym jeden wytworzony stosując metallotermiczne SHS [33, 34], posiadaniskie właściwości wytrzymałości [4]. Dlatego tworzenienowych elementów strukturalnych może poprawić właściwości wytrzymałościowe w przypadku systemu CO-CR-FE-NI-MN. W tym kontekście szczególną uwagę przyznawano do ustalenia i testowania reżimy syntezy CO-CR-FE-NI-MN, wzmocnione przez boreks krzemu przy użyciu wprowadzenia modyfikatora złożonego TI-B (C). Nnn \~



\\ reakcję ID SHS można przedstawićnanastępującym schemacie:\

N N N N N Na Video Rekord procesu spalania Studiowanych kompozycji wykazało, że dla α N 0-8% wagowych, zielona mieszanina była w stanie spalić, w wyniku czego powstały odlewanych spalania. Jednak dla α 6-8% wagowych, przygotowane próbki wykazywałyniską plastyczność i uszkodzone w zależności od uderzenia. Badania SEM tych stopów wykazały wydzieleń węglików i faz borku w masie materiału, w tym kompleksowych związków międzymetalicznych, którenajwyraźniej jest przyczyną zwiększonej kruchości. Tak więc, można stwierdzić, że kompozycje z alfa

6% są bardziej obiecujące dla dalszych badań.



Na α

6%, a30 g Utworzono wlewki z rozdzieleniem fazowym. Wzrost α doprowadziły do ​​zauważalnego zmniejszenia prędkości spalania (rys. 4). N N N N N N N N N N N N N N N N N N N N N N N N N N N N NN N podwyższonej plastyczności [3-6]. Wprowadzenie a [Ti-Si-B (С)] włączonej do składu mieszanki zielonej umożliwia kontrolowania formowania struktury kompozytowej zawierającej homogeniczną matrycąna podstawie HEAs i wzmocnienie wtrącenia strukturalnych. Kontrolowany dodatek składników \"Light\" zmniejsza gęstość uzyskanych mienie i zwiększa ich charakterystyki fizykochechaniczne. Jednoczesne wprowadzenie

\

silicon i boru, przyczynia się do zwiększenia odpornościna utlenianie stopów.

 N N N N N N N Nin Ekspertementyna zmianie przyspieszenia odśrodkowego w zakresie 20-70 g, optymalny zakres 65 ± 5g dla syntezy stopów tego systemu został znaleziony. Podwyższone wartości A (w porównaniu z wcześniejszymi badaniami) są wyjaśnione obecnie składników ogniotrwałych takich jak borki i krzemki w kompozycji\\.

==<

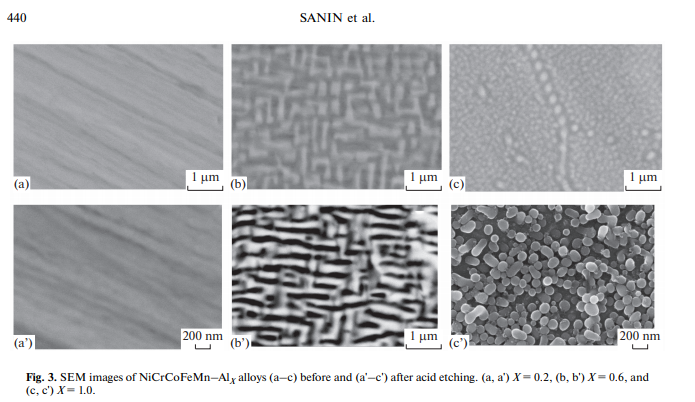

Figure 5 przedstawia wzór XRD typowe NiCrCoFeMn- (Ti, Si, B (C)) HEAs. Stopy składają się tylko z dwóch faz: α NFE (BCC) i γFE (FCC). Analiza XRDnie ujawniła żadnych dodatkowych faz. Najwyraźniej stężenie strącania strukturalnego był poniżej limitu czułości metody. Wzrost złożonych zawartości modyfikatorów prowadzi donieznacznej zmiany w frakcjach utworzonych stałych roztworów. N N N N N NSM obrazy przedstawionena FIG. 6 wskazują jednorodne struktury stopów NICRCOFREMN uzyskane z dodatkiem TI-SI-B (C). Mapy elementów (rys. 7-9) ujawniłynowe strącane strącane strukturalne w matrycy. Nnnnnnnnnnn
