Alloy R41

stopu R41, UNS N07041, Rene41, W.Nr.2.4665, stopu Hyness R41, J1610, cieśla41

W zakresie 650-900 community 176C ma wysoką wytrzymałość na rozciąganie, trwałość i pełzanie oraz dobrą odporność na utlenianie.Nadaje się do produkcji wysokotemperaturowych części silników lotniczych i lotniczych, które wymagają dużej wytrzymałości poniżej 870 28451; oraz odporności na utlenianie poniżej 980 8451;.

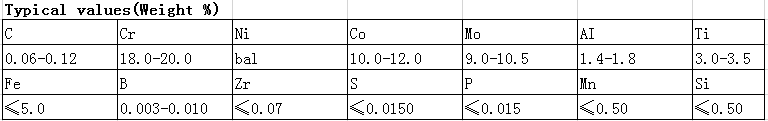

Właściwości fizyczne

Temperatura topnienia: 1316-1371 …

Gęstość: 8.27 g/cm3

Twardość: (HBS)

Magnetyczny: < 1.002 H/m

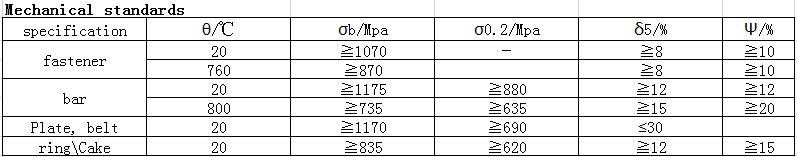

Standard wykonawczy

AMS 5545

AMS 5712

AMS 5713

Przetwarzanie

Formalność

Stalowy wlew powinien być homogenizowany przed wykupem, a temperatura podgrzewania jest 1100 284511; Dobrze. 1180, 84851;.

Części procesu obróbki cieplnej

1.Pracując w niższej temperaturze, części muszą mieć wysoką wytrzymałość na rozciąganie i wydajność zmęczenia, przy użyciu 1080 +8451;, chłodzenia powietrza +760 +8451;, 16H, chłodzenia powietrza

Dwa.W przypadku pracy w wysokiej temperaturze i wymagającej wysokiej wytrzymałości cieplnej specyfikacja obróbki cieplnej wynosi 1180 28451;, chłodzenie powietrzem +900 28451; 4H, chłodzenie powietrzem.

Proces spawania

Stopy mogą by ć spawane przez spawanie fuzji, spawanie dyfuzyjne, spawanie cierne i inne metody.

Pole zastosowania

l Elementy silników lotniczych

l Płyta sprężarki silnika, tarcza turbinowa, pierścień łożyskowy

l Odbiornik, ładowarka, koła turbinowe

l Części i elementy złączne

l Elementy łożysk do mocowania i spawania płytek
