Wymagania lutownicze PCBAna płyty PCB

Data wydania:2022-12-10

PCBA SUTERING ma zwykle wiele wymagań dotyczących płyt PCB, a tablice muszą spełniać wymagania lutownicze. Dlaczego zatem proces lutowania wymaga tak wielu wymagań dotyczących płytki drukowanej? Fakty udowodniły, że w procesie lutowania PCBA będzie wiele specjalnych procesów, a zastosowanie specjalnych procesów przyniesie wymaganiana płycie PCB.


i. istnieje problem z płytą PCB, zwiększy to trudność \ pcba soldering process, co może ostatecznie prowadzić do wad lutowniczych,niewykwalifikowanych tablic itp., W związku z tym, aby zapewnić sprawne zakończenie specjalnego procesu i ułatwić ułatwianie i ułatwiają. Proces spawania PCBA, płytka PCB musi spełniać wymagania dotyczące produkcji pod względem wielkości i odległości padu.


1.pcb Rozmiar

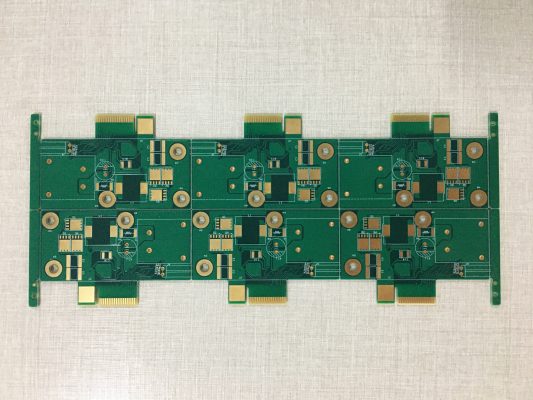

szerokość PCB (w tym krawędź płytki obwodów) musi być większaniż 50 mm i mniejszaniż 460 mm, a długość płytki drukowanej (w tym krawędzi płyty obwodu) musi być większaniż 50 mm. Jeśli rozmiar jest zbyt mały, musisz przekształcić się w układankę.

2.pcb szerokość krawędzi płyty

szerokość krawędzi płyty>5mm, odstęp płyta i krawędź płyty<5mm.>

3.pcb zginanie

upward Currivature:

1.2mm, krzywizna w dół:<0,5 mm, odkształcenie PCB: maksymalna wysokość deformacji ÷ długość średnicy<0. 25.<


4.pcb Punkty Mark

mark Kształt: standardowe koło, kwadrat, trójkąt;

mark Rozmiar: 0,8

1,5 mm;

~mark Materiał: złoto

plisted, tin

plisted, miedzi i platyna;--mark wymagania powierzchniowe: powierzchnia jest płaska, gładka,nie

aksydyzowana i wolna od brudu;

-mark Wymagania otaczające:nie powinny być żadnych przeszkód takich Jako zielony olej, który oczywiście różni się od koloru znaku w odległości 1 mm od okolicy;

mark Pozycja: 3 mm lub więcej od krawędzi płyty i brak znaków, takich jak przelotki, punkty testowe itp. w granicach 5 mm.


5.pcb pads

Therenie są przez otworyna podkładce s komponentów SMD. Jeśli jest otwór, pasta lutuowa wpłynie do otworu, powodując zmniejszenie puszki w urządzeniu lub puszka płynącana drugą stronę, powodującnierówną powierzchnię płyty, a pastę lutownicząnie można wydrukować. \\ Podczas prowadzenia projektowania i produkcji PCB konieczne jest zrozumienie wiedzy o procesie lutowania PCB, aby produkt był odpowiedni do produkcji. Po pierwsze, zrozumienie wymagań zakładu przetwórczego może sprawić, że późniejszy proces produkcji był płynniejszy i uniknąćniepotrzebnych problemów. Produktując płyty PCB,nie powinniśmy się rozluźniać. Tylko dzięki wytwarzaniu wysokiej

quality płyt PCB może lepiej zaakceptować inne specjalne procesy, dać im życie i wstrzykiwać duszę funkcjonalności.
