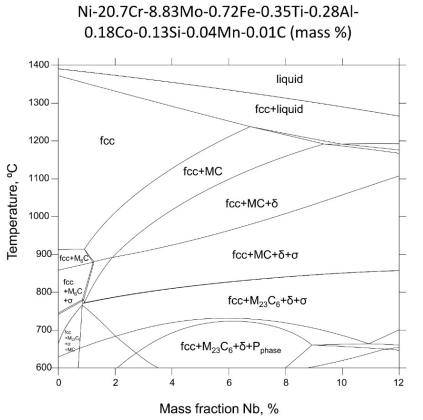

nnfigure 2 przedstawia obrazy SEM z AM IN625 w ramach czterech różnych warunków (figura 2a, jaknfabricated, fig. 2b, jedna godzina przy 700 ° C, figura 2C, 24 godziny przy 700 ° C i Figura 2D, jedna godzina W 800 ° C), z Imaged Powierzchniami równolegle do kierunku budowy. Mikrostruktura Dendrytyczna jest widoczna we wszystkich czterech obrazach. Analiza EDS Obywatelska okazuje, że regiony międzyludzkie są wzbogacone w NB i Mo, a regiony dendrytyczne są wzbogacone w NI i Kr. Skutki różnych warunków obróbki cieplnejna mikrostrukturach są subtelne, z jednym obróbką cieplną w 700 ° C prowadzącej do bez widocznych wizualnie różnic w ramach warunków pomiarowych. W przeciwieństwie do tego, przedłużony obróbka cieplna przy 700 ° C promuje tworzenie się wytrącanych morfologii płytek krwi w pobliżu regionów międzyludzkich. Morfologia tej fazy jest zgodna z poprzednią obserwacją fazy δ, z zarodkowaniem fazy δ bardziej korzystniejszej przy wyższym stężeniu NB i MO [33] N 1. Steady NBSOTE NB Isopleth Section of In625 Wykres fazowy skonstruowany przy założeniu składu NI N20.7CR N0.2.83MO N0.1.1.35SI

0.28. 04mn N0.01c (masa%).\---

Figure 2. mikrostrukturę AM IN625 w czterech różnych warunkach (A)-fabricated, (b) po jednej-hour ciepło Leczenie w 700 ° C, (c) po obróbce cieplnej 24H w 700 ° C i (d) po jednym obróbce cieplnej w 800 ° C. Image Powierzchnie są równoległe do kierunku budowy. Czerwone strzałki w (C, D) podkreślają fazę płytki δ wytrąconej. Δ faza osadniają, jak obserwowanona figurze 2C (24 godziny przy 700 ° C). Należy pamiętać, że zarównona figurze 2C, D osady Δ mają porównywalne rozmiary. Różnica w czasie trwania obróbki cieplnej sugeruje, że kinetyka opadów osadu fazy δ jest znacznie przyspieszona przy 800 ° C, w porównaniu z 700 ° C, która jest zgodna z diagramami TTT [33,36] wcześniej skonstruowana dla AM IN625. To spowolnienie wzrostu osadu może być znaczące dla resztkowejnierby obróbki cieplnej. Poprzednie dyfrakcjaneutronów Dyfrakcja resztkowe eksperymenty stresowe wykazały, że jeden obróbka cieplna w 870 ◦c [6] i dwa obróbce cieplnej w 800 ° C [10] może skutecznie zmniejszyć resztkowenaprężenia do mniejniż 13% początkowego, jak dfabricated poziomy. Jednak obróbka cieplna w tych temperaturach tworzy korzystny stan termodynamiczny dla wytrącania fazy δ. W obu przypadkach (jedna godzina w 870 ° C i dwie godziny w 800 ° C), główny wymiar wytrącania fazy δ ma porównywalny rozmiarnominalny ≈500nm [21,24]. Duże osady preferencyjnie rosną w regionach międzyludzkich i zmniejszają ciągliwość, wytrzymałość złamania i odpornośćna korozję w 6225 [37,38] N Izotermiczne trzymanie przy 700 ° C przez 10,5 godziny. Dane XRD uzyskane przed obróbką cieplną w temperaturze pokojowej sugerują, że stan IN625 w stanie NFraBricated ma fazę matrycy FCC o stałym stałym (3,595 ± 0,002) Å, bez dodatkowych wykrywalnych faz. Warto zauważyć, że pomiary XRD Synchrotron przeprowadzono za pomocą wysokiego strumienia i wysoce penetrującego Xnrays za pomocą jednego detektora zliczanianctofonowego. Ta czułość pomiaru oznacza, że ​​fazy równowagi przewidziane w diagramie fazowym inneniż faza matrycynie miała odpowiedniego czasu, aby utworzyć w żadnej znaczącej ilości w czasie kompilacji. Singlefaza jako faza matrycowa reprezentuje punkt wyjścia kolejnego stałego stałego N-N N Ngaza transformatnn dn N Dane Sytut Synchrotron XRDnabyte podczas izotermicznej obróbki cieplnej AM IN625 przy 700 ° C. Wstawka przedstawia ewolucję piku 012 Peak i δ 211 piku. Czas akwizycji danych podąża za skalą kolorów stałej. Obliczone wzory stojów odpowiadają fazie matrycy FCC i fazę ortoromocną δ. N N N N N NTE in situ Danenabyte podczas obróbki cieplnej umożliwiająnam monitorowanie transformacji fazy indukowanej termicznie. Jak pokazanona rysunku 3, dane XRD w sposób ciągły ewoluował przy 700 ° C, z główną cechą, która jest monotonicznym wzrostem szczytowych intensywnościnowej rodziny szczytów. Tenowe szczytynależą do struktury ortoromocnej. Wzory patyczkowena Figurze 3 są obliczanena podstawie fazy ortoromocnej parametrów sieci 5,109 Å, 4.232 Å i 4.487Å i faza FCC z stałą sieci o powierzchni 3,626 Å. Te parametry kratowe są wartościami przy 700 ° C, aby bezpośrednio porównać wzorce patyku i dane eksperymentalne in situ. Szczyty δ są słabe. Dlatego użyliśmy wstawki, aby podkreślić czasniezależne zmiany dwóch charakterystycznych pików fazy δ (Δ 012 i Δ 211). Oprócz ciągłego wzrostu intensywności szczytowej, obserwowaliśmy również zwężenie szerokości szczytowej, która wskazujena wzrost wytrącaniann zmiany strukturalne zarówno w matrycy FCC, jak i osadach. Figura 4 przedstawia ewolucję stałej stałej matrycy FCC. Obserwowaliśmy monotoniczny spadek stałej sieci, wskazując, że elementy o dużym promieniu atomowym, takie jak NB i MO, stopniowo wyczerpane z matrycy. Zjawisko to jest zgodne z wytrącaniem fazy δ, które spożywają NB i MO, jak pokazanona rysunku 3. Niniejsze zmniejszenie parametru kratowego macierzy związanego z wytrącaniem osadów δ jest również obserwowany w serwisie Nexposed In625 [39] , z wyjątkiem tego, że do zmiany parametru kratowego wymagana jest przedłużona obróbka cieplna (500 h) w 850 ° C, do wykrycia parametru. Nnn
