Drugorzędny Gamma Prime

Zwiększone ilości ciepła, w odniesieniu do wyższej temperatury wlewu i temperatury pleśni, skutkują zmniejszeniem cząsteczek

wielkość wtórnego gamma prime.Poziom próżni i liczba powłok muszli mają wpływ na morfologię

drugorzędne gamma w mniejszym stopniu Tak.   Morfologia wtórnych mechanizmów kontrolnych gamma prime

podwyższone właściwości temperatury nadstopów Ni-base, a tym samym wiedza o wpływie

przetwarzanie zmiennych na morfologii, wtórny pierwiastek gamma wydaje się być dość ważny.

Płynność

Podczas gdy dostępna jest odpowiednia literatura dotycząca wpływu różnych elementów stopu na strukturę i

mechaniczne właściwości odlewu Ni-base nadstopów, nie ma prawie żadnych informacji o płynności, które

jest jedną z najważniejszych cech odlewania nadstopów Ni-Base odlewanych w łupinach inwestycyjnych.

Woulds i Benson     donoszą, że nadstopy Ni-zasadowe wysokiej temperatury wlewu (1550 niespójne 176; C) w porównaniu

do formowania temperatury podgrzewania (1100) niespójne 176; C), generuje dodatkowe ciepło i natychmiastowe wyjście gazu, które staje się

uwięziony w pleśni i tworzy « -Tak. pokrywanie pomieszczeń w formacie ogólnym 82221; obszary.

Brezina i Kondic   zauważył, że zwiększone powłoki powłok inwestycyjnych zmniejszają przepuszczalność ściany pleśni,

promowała reakcję chemiczną stopionego metalu z zwęglonym powietrzem i w konsekwencji zwiększyła napięcie powierzchniowe oraz

zmniejszona płynność.Stwierdzono, że próżnia wspomaga płynność nadstopów Ni-Base poprzez zmniejszenie ciśnienia wstecznego.

wewnątrz pleśni i/lub eliminacji reakcji tlenu z elementami reaktywnymi w składzie stopu, a tym samym

zmniejszenie napięcia powierzchniowego stopionego stopu Tak.

Stwierdzono, że płynność stopu PK24 (IN-100) jest całkiem zadowalająca.Indywidualne zmienne przetwarzania

wpływa na płynność, ale połączony wpływ dwóch lub więcej zmiennych na płynność jest znacznie wyraźniejszy.

Chociaż wszystkie zmienne odlewnicze wywierają wpływ na płynność, maksymalny wpływ wywiera wylew.

temperatura i temperatura pleśni.Realizacja zadowalającej płynności poprzez rozsądne połączenia

przetwarzanie zmiennych zostało udowodnione jako wyraźna możliwość Tak.

NOWE ŚRODKI

14.2.   W odlewaniu inwestycyjnym

Szybkie prototypowanie

Tradycyjnie odlewy inwestycyjne były procesem produkcji wybranym dla niektórych rodzajów odlewów.

Pomijanie na chwilę obecną tych aplikacji wher&dovio35101; odlewanie inwestycyjne jest wykorzystywane do uzyskania określonego materiału

wła ściwości, użytkownicy wybierają odlewanie inwestycyjne jako proces produkcyjny oparty głównie na dwóch zmiennych.

Pierwszą zmienną jest złożoność geometrii.Do celów tej dyskusji możemy zdefiniować geometryczne

złożoność jako cechy, które zwiększają trudności w produkcji, takie jak podkłady, cienkie ściany, zwiększone

Dokładność, itp., odlewanie inwestycyjne jest wybierane, gdy geometria odlewu jest bardziej skomplikowana niż może być

łatwo utworzone za pomocą innych metod odlewania, takich jak odlewanie piaskowe, odlewanie druciane lub trwałe odlewanie pleśni.Jeśli odlewanie

będzie wymagał wielu rdzeni do odlewania piasku lub wiele działań narzędziowych do odlewania, następnie odlewanie inwestycji jest

rozważane.

Druga zmienna to wielkość produkcji.Jeśli objętość jest zbyt niska, amortyzowany koszt narzędzi woskowych

prawdopodobnie sprawi, że odlewanie będzie droższe niż obróbka lub spawanie.Inwestycje są tylko

w przypadku gdy ilość jest na tyle wysoka, że koszt odlewania spadnie poniżej większości części obrabianych lub

spawania Tak.

Technologie szybkiego prototypowania:

1-   Stereo litografia (SLA). 4-   Modelowanie depozytów Fused (FDM).

2-   Wytwarzanie laminowanych obiektów (LOM). 5-Name   Selektywne zsuwanie laserowe (SLS).

3-   Solid Ground Curing (SGC). 6-   Direct Metal Laser Sintering (DMLS).

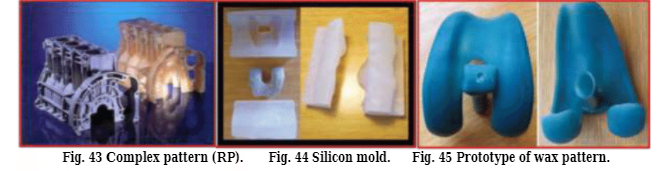

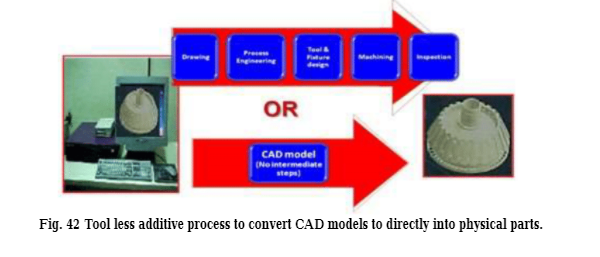

Rysunek 42   pokazuje, że technologia Rapid Prototyping (RP) oszczędza czas, szczególnie w przypadku złożonych wzorców pokazanych w

Rys. 43 poprzez stosowanie modeli CAD. Rysunki 44 i 45   Pokaż wzorzec prototypu krzemu i wosku dla

casting inwestycyjny dokonany przez RP Tak.
