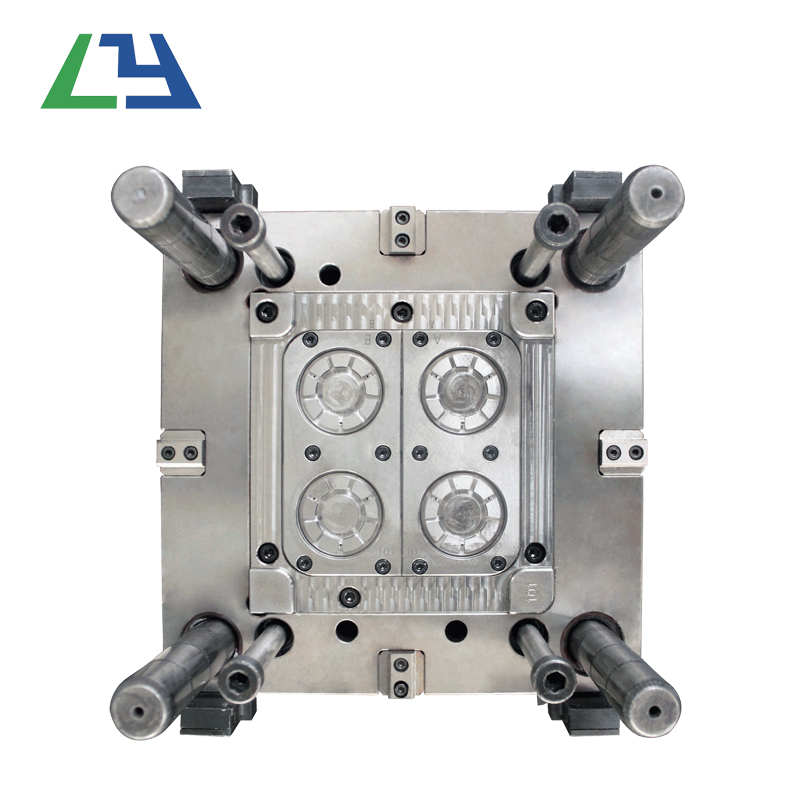

W produkcji wtrysku, w celu zapewnienia, że pleśń jest montowana i regulowana w określonym kierunku i położeniu pomiędzy pleśń męską i żeńską maszyny do badania, części przewodnie powinny posiadać pewną siłę boczną, tak więc istnieją pewne wymagania w zakresie konstrukcji prowadnicy formy wtrysku.Najważniejsze punkty są następujące.

1.Części prowadnicze powinny być odpowiednio i równomiernie rozmieszczone wokół formy lub w pobliżu krawędzi, a odległość od środka do krawędzi pleśni powinna być wystarczająca, aby zapewnić wytrzymałość pleśni i zapobiec odkształceniu po naciśnięciu do słupka prowadnicy i tulei.

Dwa.Zgodnie z kształtem i wielkością pleśni, pleśń zazwyczaj wymaga 2-4 słupków przewodnika.Jeżeli istnieją wymogi orientacji w odniesieniu do zamknięcia pleśni męskiej i żeńskiej, stosuje się dwa słupki prowadnicze o różnych średnicach lub dwa słupki prowadnicze o tej samej średnicy, ale pozycje offsetowe.

3.Ponieważ części z tworzywa sztucznego są zazwyczaj pozostawione w pleśni męskiej, w celu ułatwienia konstrukcji kolumny przewodnika jest zazwyczaj zainstalowany w pleśni żeńskiej.

4.Nakładka prowadnicza i rękaw prowadnicy powinny mieć wgniecenia na powierzchni rozdzielającej.

5.Oś kolumny prowadnicy, tulei prowadniczej i otworu prowadniczego powinna być równoległa.

Sześć.Podczas zamykania pleśni, należy upewnić się, że części przewodnika są w kontakcie najpierw, aby uniknąć męskiej pleśni wchodzącej w jamę pierwszy i uszkadzając uformowane części.

Metoda projektowania otworów wydechowych

    W produkcji wtrysku odlew próbnych, niedowypełnienie często występuje.Oparzenia powietrzem sprężonym, duże obciążenie wewnętrzne wewnątrz produktu, linie przepływu powierzchniowego i linie fuzji itp. Dla tych zjawisk, oprócz regulacji procesu wtrysku najpierw, należy również rozważyć, czy brama pleśni jest rozsądna.Po wyeliminowaniu dwóch problem ów z wtrysku i bramą; głównym problemem jest wydech pleśni, a główną metodą rozwiązania tego problemu jest ustawienie rowka wydechowego.

1 Rola i konstrukcja otworu wydechowego

1.1 Rola otworu wydechowego

Rola otworu wydechowego ma dwa główne punkty.Jednym z nich jest wyłączenie powietrza w jamie pleśni podczas wstrzykiwania płynnego materiału; drugim jest wyłączenie wszelkiego rodzaju gazu wytwarzanego podczas procesu ogrzewania materiału.Im bardziej cienkie produkty, tym dalej od bramy, otwieranie otworu wydechowego jest szczególnie ważne.Ponadto, w przypadku małych części lub części precyzyjnych, musimy zwrócić uwagę na otwarcie rowu wydechowego, ponieważ może to uniknąć oparzeń powierzchniowych i niewystarczającej objęto ści wtrysku produktu, może również wyeliminować różne wady produktu i zmniejszyć zanieczyszczenie pleśni.Więc, jak opróżnić jamę?Ogólnie rzecz biorąc, jeżeli materiał roztopiony jest wstrzykiwany z najwyższym wskaźnikiem wtrysku bez pozostawiania ogniska na produkcie, można uznać, że wydech w jamie odlewu jest wystarczający.

1.2 Metoda spalin

Istnieje wiele sposobów ewakuacji jamy pleśni, ale każda metoda musi zapewnić, że: rowiec wydechowy jest jednocześnie wyczerpany, jego wielkość powinna być zaprojektowana tak, aby zapobiec przedostawaniu się materiału do rowu; po drugie, musi zapobiegać blokowaniu.Dlatego, od wewnętrznej powierzchni jamy pleśni do zewnętrznej krawędzi jamy pleśni, długości rowka wydechowego powyżej 6 ~ 12mm, wysokość rowu powinna być umieszczona około 0.25-0.4mm.Ponadto zbyt wiele otworów wydechowych jest szkodliwych.Dzieje się tak dlatego, że jeżeli ciśnienie zaciskowe oddziałujące na część powierzchni oddzielającej jamę odlewu bez rowu wydechowego jest zbyt duże, jest to łatwe do wywołania zimnego przepływu lub pęknięcia materiału jamy, co jest bardzo niebezpieczne.Oprócz odpowietrzania jamy pleśni na powierzchni rozdzielającej, można również uzyskać upust, dostarczając wyżłobienia na końcu przepływu układu odlewania i pozostawiając luki wokół pręta wyrzutni.Ze względu na wybór głębokości, szerokości i położenia rowka wydechowego, jeżeli nie jest to stosowne, wygenerowany otwór błyskowy wpłynie na wygląd i dokładność produktu.W związku z tym rozmiar luki jest ograniczony, aby zapobiec migotaniu się wokół katapulty.Należy tu zwrócić szczególną uwagę: w przypadku wyczerpujących części, takich jak biegi, nawet najmniejsze błyski mogą być niepożądane.

      Ten typ części jest najlepiej wykończony w następujący sposób: dokładnie usunąć gaz w kanale przepływu; użyć ścierki węglika krzemu o rozmiarze cząsteczkowym 2003535w celu wykonania zdjęcia na pasującej powierzchni powierzchni rozdzielającej.Ponadto otwór rowu wydechowego na końcu przepływu układu wlewu odnosi się głównie do rowu wydechowego na końcu kanału.Jego szerokość powinna być równa szerokości biegacza, a wysokość zależy od materiału.

Metoda projektowania 1.3

Opierając się na wieloletnim doświadczeniu w projektowaniu wtrysku i próbach produkcji, artykuł ten krótko przedstawia projekt kilku otworów wydechowych, jak pokazano na rysunku 1.Dla form produktowych o złożonych kształtach geometrycznych, otwarcie rowu wydechowego; najlepiej jest określić po kilku próbnych odlewach.Ogólnym niedociągnięciem ogólnej struktury w konstrukcji odlewu są słabe spaliny.Istnieje kilka metod wydechowych dla integralnego rdzenia jamy pleśniowej: rowiec lub wkłucie jamy jest wykorzystywane do części osoby2539;39;Stosuje się stronę stawu; Częściowo wykonany w kształt spiralny Nacisk jest zainstalowany w pozycji wzdłużnej Rdzeń listwy jest otwierany z otworami procesowymi; Kiedy jest to bardzo trudne, nacięciestosuje się strukturę mozaikową.Jeżeli kąt ‘8251; kąt niektórych form nie jest łatwy do otwarcia rowu wydechowego, należy przede wszystkim odpowiednio zmienić odlew bez wpływu na wygląd i dokładność produktu.Mozaiczna obróbka, która nie tylko sprzyja procesowi oczyszczania spalin, ale także może poprawić trudności w oryginalnym przetwarzaniu i łatwą konserwację.
