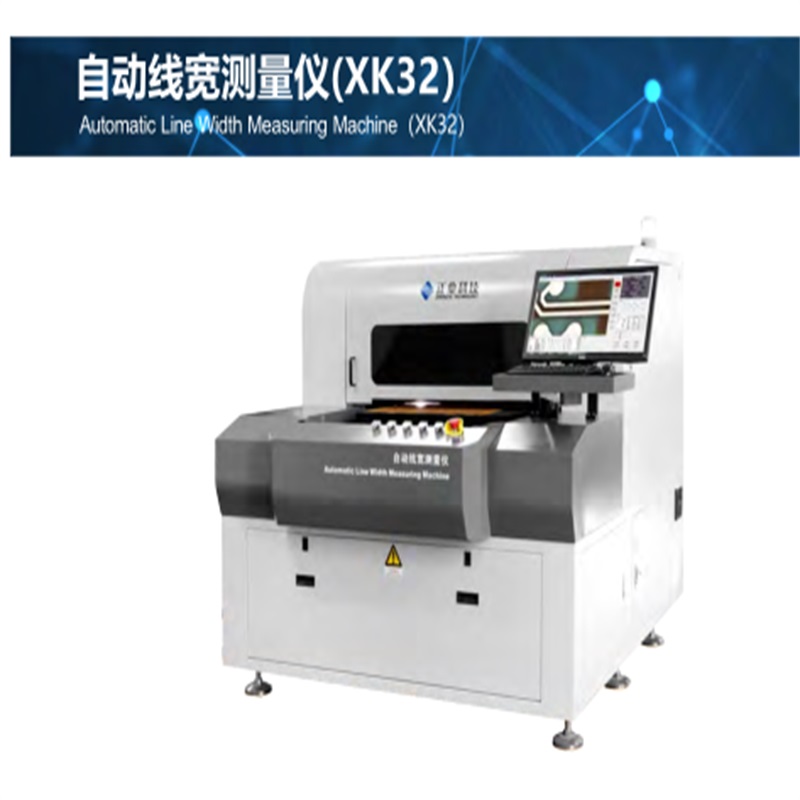

PCB   Automatyczna maszyna do pomiaru szerokości linii (XK32)

STOSOWANIE

Automatyczny przyrząd do pomiaru szerokości linii XK32 nadaje się do wykrywania szerokości górnej i dolnej wstęgi wewnętrznej i zewnętrznej warstwy PCB po trawieniu (przed zielonym olejem), a także odległości między liniami trawienia a liniami miedzi , odległość od otworu do krawędzi oraz średnica ślepych otworów w okrągłych otworach itp .; i nadaje się do pomiaru szerokości linii płytek IC i LCD.

CHARAKTERYSTYKA

    Funkcja statystyki danych: funkcje archiwizacji danych i statystyki EXCEL; dane automatycznie eksportowane;

    Statystyka SPC: zdolna do analizy statystycznej SPC;

    Opracowane przez siebie oprogramowanie do pomiaru szerokości drutu, obsługa dokowania bazy danych MES: obsługa dokowania bazy danych SQL i realizacja informatyzacji fabryki.

PARAMETR TECHNICZNY

POZYCJA                                                                                                         XK32

Parametry                     Wymiar                                                   1810 × 2070 × 1700 mm

Sprzęt                       Pojemność urządzenia                         Pomiar (szerokość linii / odstęp między wierszami / szerokość górnej i dolnej)

Pojemność                         Projekt pomiarowy                         linie / okrągła średnica / szerokość linii Goldfinger / podkładki / SMT-PAD / itp.)

                                                                                          w polu widzenia kamery po rozwinięciu i wytrawieniu wewnętrznej i zewnętrznej

                                                                                          warstwa PCB.

                                    Zakres pomiarowy                       720 mm × 700 mm (zakres pomiarowy platformy można dostosować)

                                    Platforma (szer. × dł.)

                                    Powierzchnia stołu                                   Platforma adsorpcyjna + pozycjonowanie krawędzi

                                    Zakres grubości blachy                                     0,036 mm-6 mm

                                    Skala                                           10 μm – 3100 μm

                                    szerokości linii

                                    Precyzja linii                             1x = ± 3 μm; 2x = ± 2 μm; 3x = ± 1 μm; 4x = ± 1 μm; 4,5x = ± 1 μm

                                    Pomiar szerokości

System obrazowania           Aparat fotograficzny                                                   5 milionów gigabitowych kolorów CCD

                                  Rozdzielczość CCD                                               2560 × 1920 pikseli

                                    Obiektyw                                             Ciągłe automatyczne podwajanie obiektywu 0,7x ~ 4,5x

                                  Różne powiększenie                     1,0 x-2,3 μm / piksel; 2,0 x 1,5 μm / piksel;

                                    /Rozdzielczość obrazu                           3,0x-0,9μm / piksel, 4,0x-0,7μm / piksel;   4,5x-0,5μm / piksel

  Pomiar powtarzalności                                           ± 2 piksele

Okno pomiaru                               Minimalne powiększenie

Pole widzenia                                             0,7X = X3,50 mm-Y2,65 mm

                                                            Maksymalne powiększenie

                                                            4,5X = X0,75 mm-Y0,55 mm

                                                              (Zobacz zakres odchylenia: ± 5%)

    Źródło światła                                       Pierścieniowa dioda LED (jasność można regulować w sposób ciągły)

                                                          Oddzielne podwójne pierścieniowe źródło światła u góry iu dołu

    Nawigacyjne pole widzenia                                 X1,2 mm-Y0,8 mm

    Nawigacja i

    Kamera pozycjonująca                           Wyposażony w nawigację CCD, która jest wygodna i szybka

    zlokalizuj cel pomiaru.

                                    Autofocus                                                       Oprogramowanie autofocus

Tryb działania           Tryb nauki                           Naucz się od pierwszego artykułu jako modelu programowania obsługującego pomiar

                                                                                  automatycznie.

                                    Tryb importu danych CAM               Obsługuje Genesis 2000 eksportując dane w formacie GBR-RX274 i używając formatu GBR do

                                                                                  importuj dane do   oprogramowanie, zaprogramuj pierwszy artykuł za pomocą warstw danych i działaj

                                                                                    pomiary.

                                    Krawędź pomiarowa                         Metoda wyszukiwania ma funkcję ręcznego i automatycznego wyszukiwania krawędzi.

                                    Szybkość pomiaru                                                 3S / punkt

Dane wyjściowe                 Eksport danych                                 Eksportuj dane EXCEL automatycznie   i zapisz go w określonej ścieżce.

                                    Funkcja statystyki

                                    Udostępnianie bazy danych                       Udostępnia bazę danych SQL i może zadokować z terminalem informacyjnym MES.

  Instalacja Środowisko             Bez kontaktu z kwasem, zasadą,   żrący gaz lub ciecz.

    Wymagania                               Uwaga: Uszkodzenia spowodowane korozyjnym środowiskiem nie wchodzą w zakres gwarancji.
