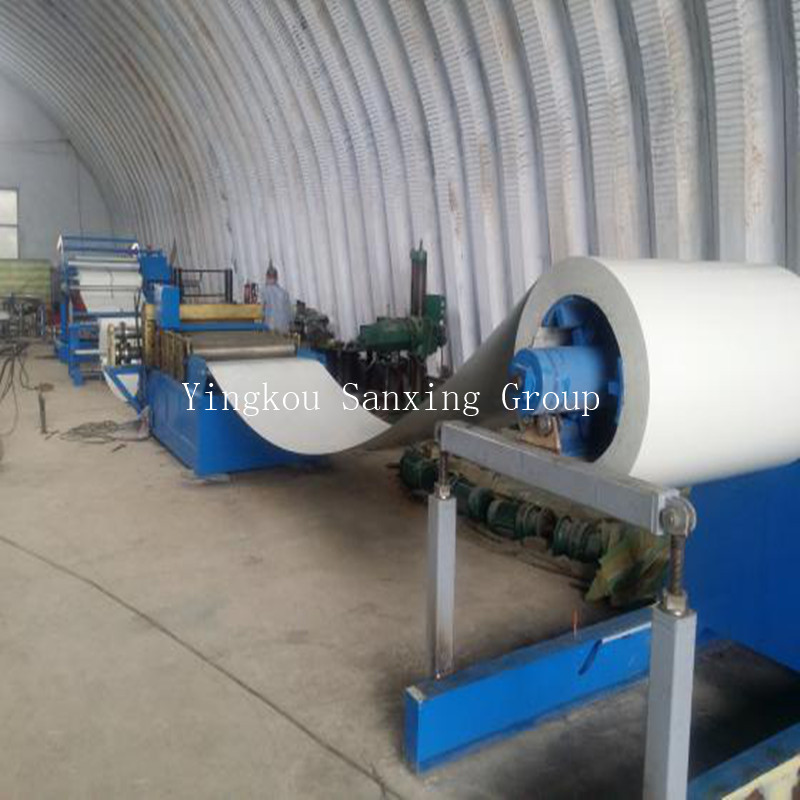

Automatyczna linia do cięcia wzdłużnego

S zapalarka, krajarka, linia do cięcia wzdłużnego

Maszyna do cięcia wzdłużnego służy do cięcia blachy ze stali krzemowej, cewki aluminiowej, cewki ocynkowanej, stali nierdzewnej, zwykłej stali węglowej i innych arkuszy cewek na kilka małych pasków wzdłuż kierunku długości.

Elementy maszyny do cięcia wzdłużnego

  1. hydrauliczny wózek podający

2. hydrauliczne wewnętrzne   rozwijarka

3. Most przejściowy

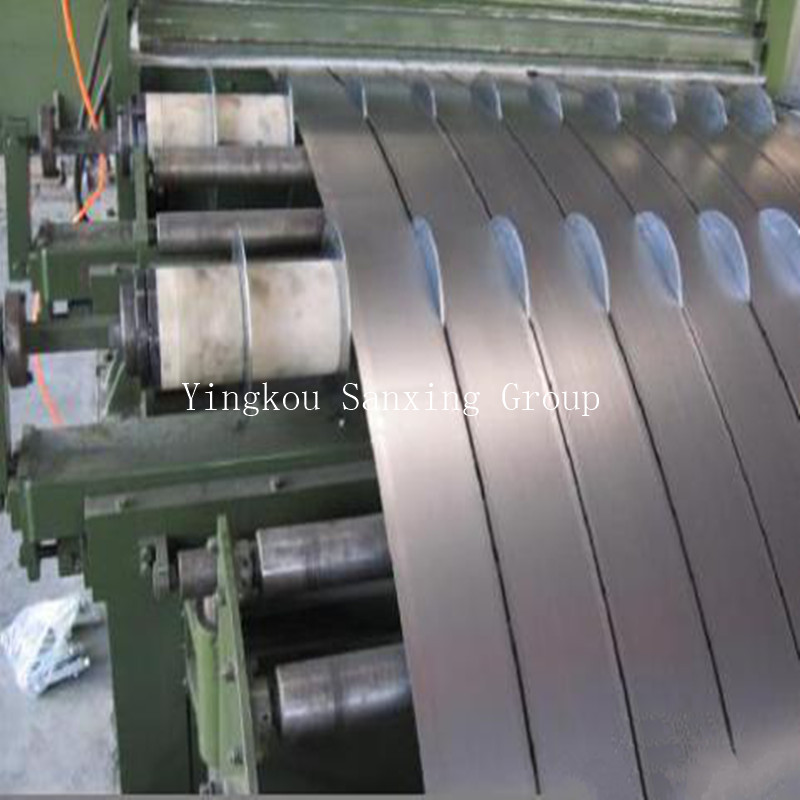

4. nożyce wzdłużne

5. maszyna do zawijania

6. Most przejściowy

7. hydrauliczne stacje przeciwprzepięciowe

8. hydrauliczna przewijarka zaciskowa

9. wózek hydrauliczny wyładowczy

10. Układy hydrauliczne

11. Elektryczne układy sterowania

Właściwości techniczne i parametry maszyny do cięcia wzdłużnego

Materiał taśmy: blacha powlekana w kolorze

Grubość materiału:   0,2-1,5 mm

Szerokość materiału:   1000 mm

W. osiem   materiału: 5 T max

S obsikać:   0-60 m / min

  Liczba słupków:   12 pasków / 1 mm grubości;   20 pasków /   Grubość 0,5 mm;

  Jednostronna nieprostość:   ≤ 0,05 mm / m

  W. idth błąd:   ± 0,03 mm

Zadziory ścinające: grubość 1,0 mm ≤ 0,03 mm (maks.)

  Powierzchnia produkcyjna: około 20 m × szeroki 7,5 m × wysoki 2 m
