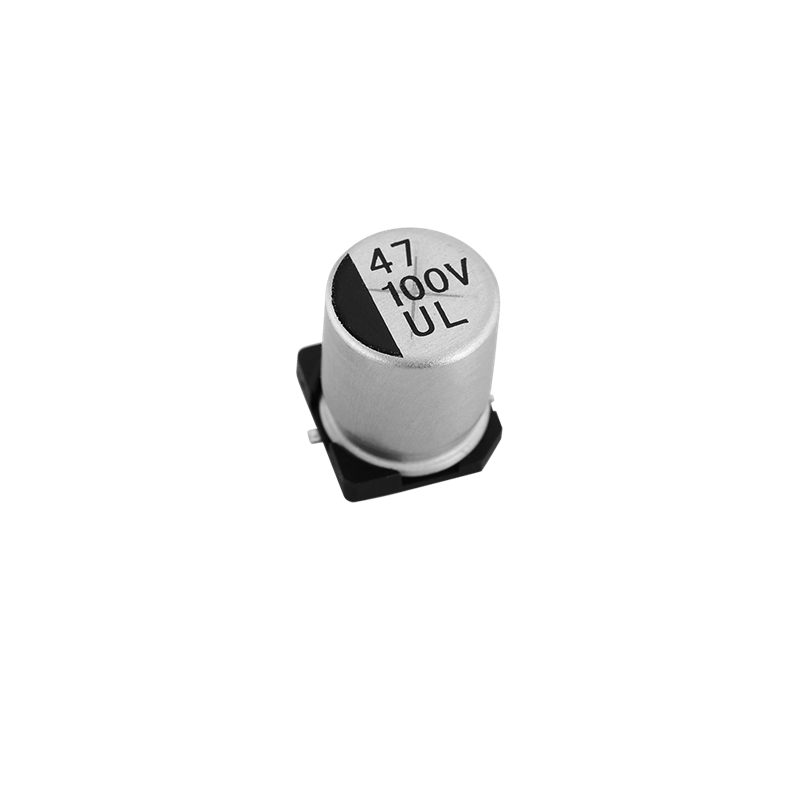

Aluminiowy kondensator elektrolityczny CDUL SMD

Data wydania:2019-08-22 15:02

Pięć zalet produktów

  • Pojemność na jednostkę objętości jest bardzo duża, dziesiątki do setek razy większa niż inne rodzaje kondensatorów
  • Nominalna pojemność może być bardzo duża
  • Dobra jakość w konkurencyjnej cenie
  • Można uzyskać wysoką znamionową pojemność elektrostatyczną
  • Aluminiowe kondensatory elektrolityczne mają właściwość samouzdrawiania w procesie roboczym.

Szczegóły Produktu

Cechy:
Standardowe warunki atmosferyczne: O ile nie określono inaczej, standardowy zakres warunków atmosferycznych do wykonywania pomiarów i testów jest następujący: Temperatura otoczenia: od 15 ° C do 35 ° C,   Wilgotność względna: 45% do 85%; Ciśnienie powietrza: 86 kPa do 106 kPa;   W przypadku wątpliwości co do wyników pomiar należy wykonać w następujących warunkach: temperatura otoczenia: 20 ° C ± 2 ° C; Wilgotność względna: od 60% do 70%; Ciśnienie powietrza: 86kPa do 106kPa
;   Szczegółowe informacje znajdują się poniżej:

Zakres temperatury pracy-55 ~ + 105 ℃
Zakres napięcia znamionowego 4 ~ 100 V.
Zakres pojemności 0,47 ~ 1500 mF (20 ℃, 120 Hz)
Tolerancja pojemności ± 20%   (M) (20 ℃)
Prąd upływu I ≤ 0,01 CV (µA)   lub 3 (mA),
W zależności od tego, która wartość jest większa po 2 minutach
  I: Prąd upływowy (µA)
C: Znamionowa pojemność (µF)
        V: Napięcie robocze (V) (20 ℃, 120 Hz)
Czynnik rozproszenia
  WV46.3101625355063100
tanδ0.350.300.240.200.180.160.140.140.14

Stabilność w niskich temperaturach
  Współczynnik impedancji (120 Hz) Napięcie znamionowe (V) 46,3101625355063100
Z-25 ° C / Z + 20 ° C (120 Hz) Ф 74 8743222222
≥ 8754322222
Z-40 ℃ / Z + 20 ℃ (120 Hz) < 15 81588443333
≥ 815108643333

Stabilność w niskich temperaturach
Współczynnik impedancji (120 Hz) Napięcie znamionowe (V) 46,3101625355063100
Z-25 ° C / Z + 20 ° C (120 Hz) Ф 74 8743222222
≥ 8754322222
Z-40 ℃ / Z + 20 ℃ (120 Hz) < 15 81588443333
≥ 815108643333

Obciążenie   Life105 ℃ Po przyłożeniu napięcia znamionowego z maksymalnym prądem tętnienia przez 2000 godzin w temperaturze + 105 ℃, a następnie wznowionym 16 godzin, kondensatory muszą spełniać następujące wymagania.

Zmiana pojemności ± 30%
W granicach ± ​​30% wartości początkowej

Współczynnik rozproszenia ≤ 200%
Nie więcej niż 300% określonej wartości

Prąd upływu ≤
Nie więcej niż określona wartość

  Po przechowywaniu przez 1000 godzin w temperaturze + 105 ℃, a następnie wznowionym 16 godzin, kondensatory muszą spełniać następujące wymagania

Zmiana pojemności ± 30%
W granicach ± ​​30% wartości początkowej
Współczynnik rozproszenia ≤ 200%
Nie więcej niż 300% określonych
