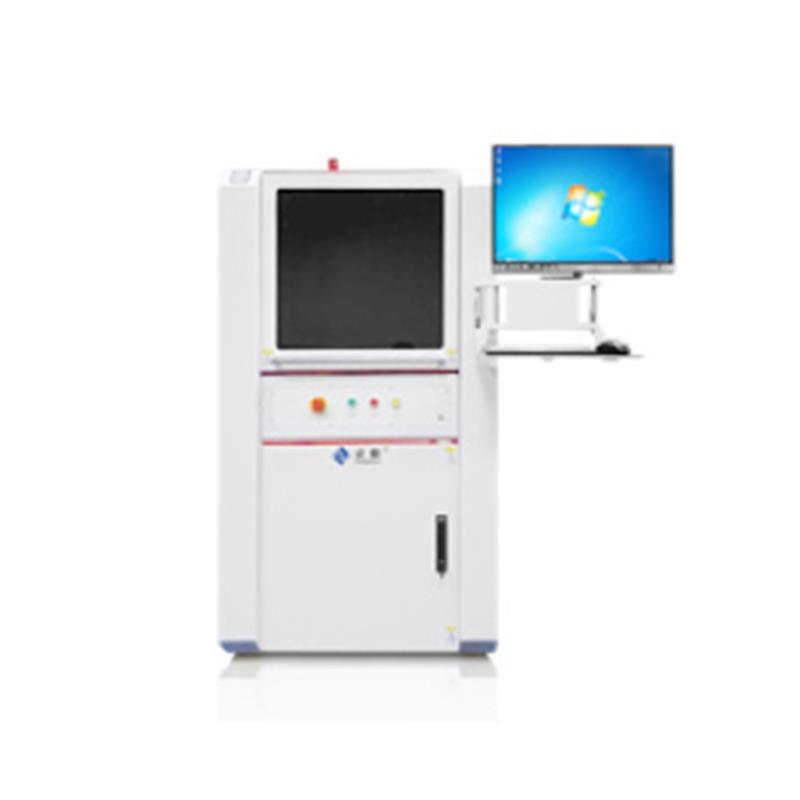

Seria FPC Appearance Checker

(AVI-600L / AVI-800Z / AVI-1000Z)

STOSOWANIE

Sprzęt ten wykorzystywany jest głównie do kontroli wyglądu elastycznej płytki drukowanej (FPC) i FPCA po SMT, które mogą być bezpośrednio podłączone do kontroli płyty ekstrakcyjnej i mogą być automatycznie ładowane i rozładowywane.

CHARAKTERYSTYKA

1. Urządzenie AVI buduje sieć neuronową, a oprogramowanie ma funkcję podobną do funkcji ludzkiego mózgu i ma funkcję głębokiego uczenia się. Może dokonywać różnych wyników obliczeń dla wad różnych produktów i przekazywać wyniki;

2) Wysoka częstotliwość wykrywania, kilka fałszywych alarmów, tylko jedna osoba jest potrzebna do wykonania całej pracy na linii, co znacznie zmniejsza koszty pracy związane z ponownym osądem;

3) Sprzęt charakteryzuje się dużą uniwersalnością, szybkim przełączaniem między różnymi typami maszyn, bezpośrednim wykrywaniem ekstrakcji, nie trzeba inwestować w oprzyrządowanie i przyrząd, co pozwala zaoszczędzić sporo kosztów;

4 Struktura sprzętu jest prosta, wskaźnik awaryjności maszyny jest prawie zerowy, niski koszt konserwacji, wysoki wskaźnik przenoszenia sprzętu.

PARAMETR TECHNICZNY

POZYCJA                                                                     SPECYFIKACJE

Wymiary (dł. X szer. X wys.)                                           1000 × 1400 × 1500 mm

Tablica pomiarowa                                     MIN 60 × 80 mm   MAKSYMALNIE 450 × 500 mm

Dokładność wykrywania                                                         ± 1 mm

Powtórz dokładność                                                         CPK ≧ 1,33

Dokładność wykrywania

wadliwych produktów                                                   mniej niż 0,3%

Wyposażenie                                       Ponad 90%, a wydajność produktu jest wysoka.

Wskaźnik tranzytowy                                                 Ten indeks można poprawić.

Częstotliwość fałszywych alarmów

(Liczenie punktów na PCS)                                       mniej niż 0,5 punktu / szt

Skuteczność wykrywania                                               0,5S-1,5S / PCS

Tryb wykrywania                               Bezpośrednie wykrywanie płyty ekstrakcyjnej, po wykryciu wysyłki płyty ekstrakcyjnej bezpośredniej.

Personel                                         Tylko jedna operacja online OP w celu uzupełnienia linii wykrywania, karmienia,

                                                        przegląd i wybór wadliwego   produkty.

Tryb wykrywania podwójnej linii maszyny

Podajnik → AVI Detekcja dodatnia → Płetwa → AVI Wykrywanie przeciwnej strony → Ścieżka → VRS
