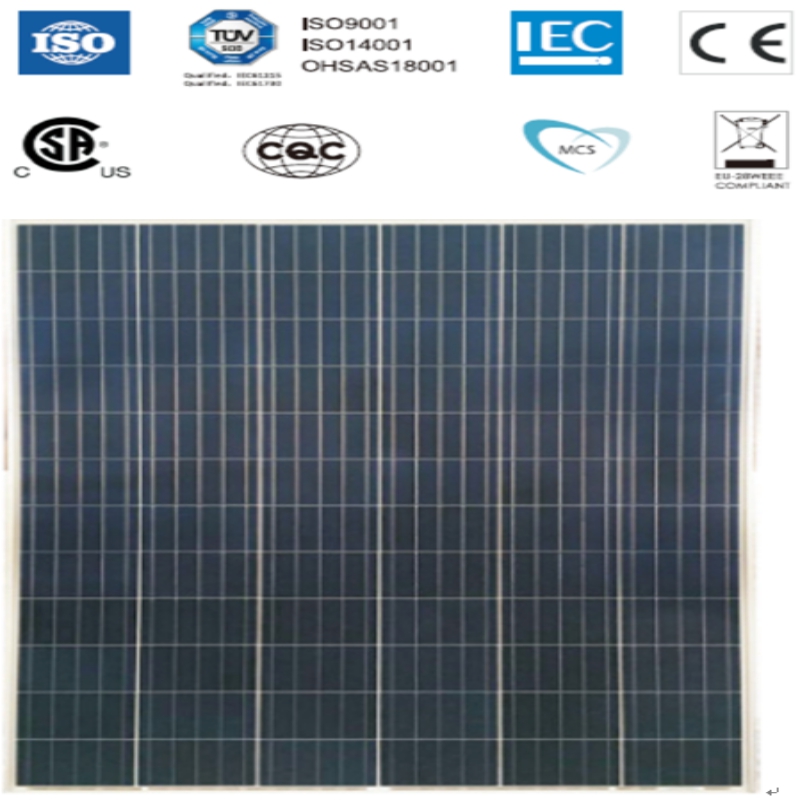

MODUŁ 72C ELL POLITYKRYSTALICZNY

ZAKRES MOCY WYJŚCIOWEJ 100-120 Wp

MAKSYMALNE NAPIĘCIE SYSTEMU 1000 VDC

18,0% MAKSYMALNA WYDAJNOŚĆ

E L E C T R IC A L D ATA (S T C)

Numer modelu                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

Moc znamionowa w watach-Pmax (Wp)           100                         105                         110                           115                         120

Napięcie otwarte w obwodzie Voc (V)                   22,3                         22,4                         22,5                         22,6                         22,7

Prąd zwarciowy Isc (A)                     6.12                         6.23                         6,35                       6,47                           6.59

Maksymalne napięcie zasilania - Vmpp (V)       18,2                         18.4                         18,6                       18,8                           18,9

Maksymalna moc impulsu prądu (A)           5,50                       5,73                         5,91                       6.09                           6.27

Wydajność modułu (%)                                 17                           17.1                       17,3                       17.5                           17.7

STC: natężenie napromienienia 1000 W / m², temperatura ogniwa 25 ° C, masa powietrza AM1,5 zgodnie z EN 60904-3.

E L E C T R IC A L D ATA (NO C T)

Numer modelu                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

Maksymalna moc Pmax (Wp)             73,9                         77,6                       81,3                         85                             88,7

Napięcie otwarte w obwodzie Voc (V)             20,7                           20,8                       20,9                           21                             21.1

Prąd zwarciowy Isc (A)                 5.0                             5.1                         5.1                           5.2                           5.3

Maksymalne napięcie zasilania - Vmpp (V)   16.7                         16,9                       17.1                         17,3                         17.4

Maksymalna moc impulsu prądu (A)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT: Napromieniowanie przy 800 W / m², temperatura otoczenia 20 ° C, prędkość wiatru 1 m / s.

DANE MECHANICZNE

Ogniwa słoneczne                                           Polikrystaliczny 156,75 × 52,25 mm

Konfiguracja komórki                               72 komórki (6 × 12)

Wymiary modułu                           1030 × 680 × 30 mm

Waga                                                 9,5 kg

Superstrate                                         3,2 mm, wysoka transmisja, niskie żelazo, hartowane szkło ARC

Podłoże                                             Biały arkusz

Rama                                                   Srebrny Anodowany Stop Aluminium typ 6063T5, Kolor Srebrny

J-Box                                                     Doniczkowe, IP67, 1000VDC, 3 diody byott Schottky

Kable                                                     4,0 mm² (12AWG), długość 900 mm

Złącze                                               Kompatybilny z IP67 MC4

T E MP E R AT UR E & M A X IMUM R AT ING S

Nominalna temperatura komory roboczej (NOCT)                                       45 ° C ± 2 ° C

Współczynnik temperaturowy Voc                                                                 -0,32% / ° C

Współczynnik temperaturowy Isc                                                                   0,05% / ° C

Współczynnik temperaturowy Pmax                                                               -0,39% / ° C

Temperatura pracy                                                                           -40 ~ + 85 ° C

Maksymalne napięcie systemowe                                                                           1000VDC

Maks. Bezpiecznik szeregowy                                                                                 15A

Ograniczający prąd wsteczny                                                                               15A

PA C K ​​A G ING C O NF IG UR AT IO N

                                                                                            40 stóp                             20 stóp

Liczba modułów na pojemnik                                   2300                           1000

Liczba modułów na palecie                                       2)                                 2)

Ilość palet na pojemnik                                     1150                           500

Wymiary opakowania (dł. X szer. X wys.) W mm                   1050 × 690 × 70         1050 × 690 × 70

Waga brutto pudełka [kg                                                         20                               20
