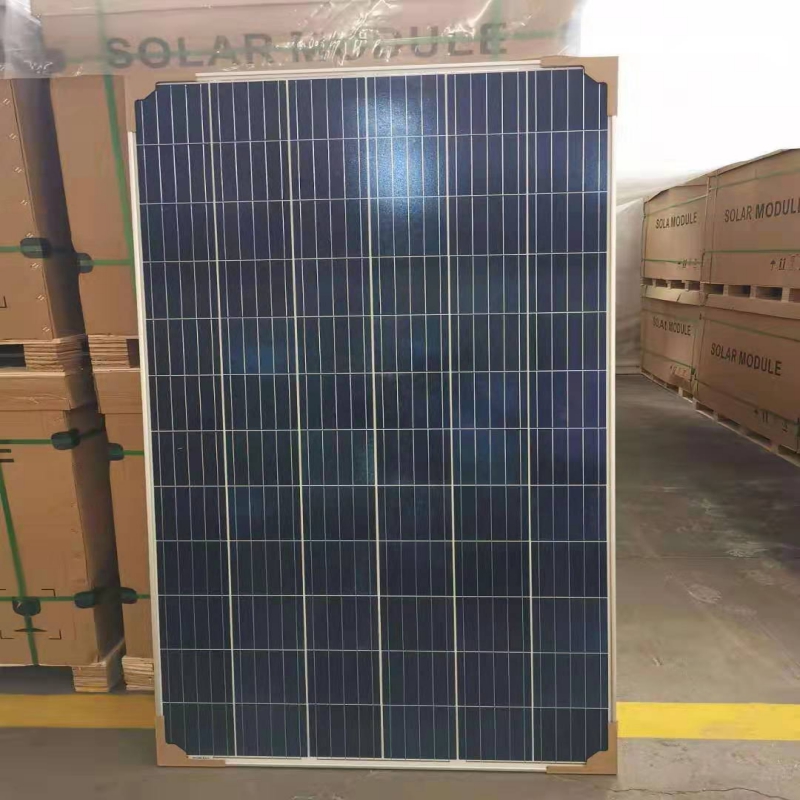

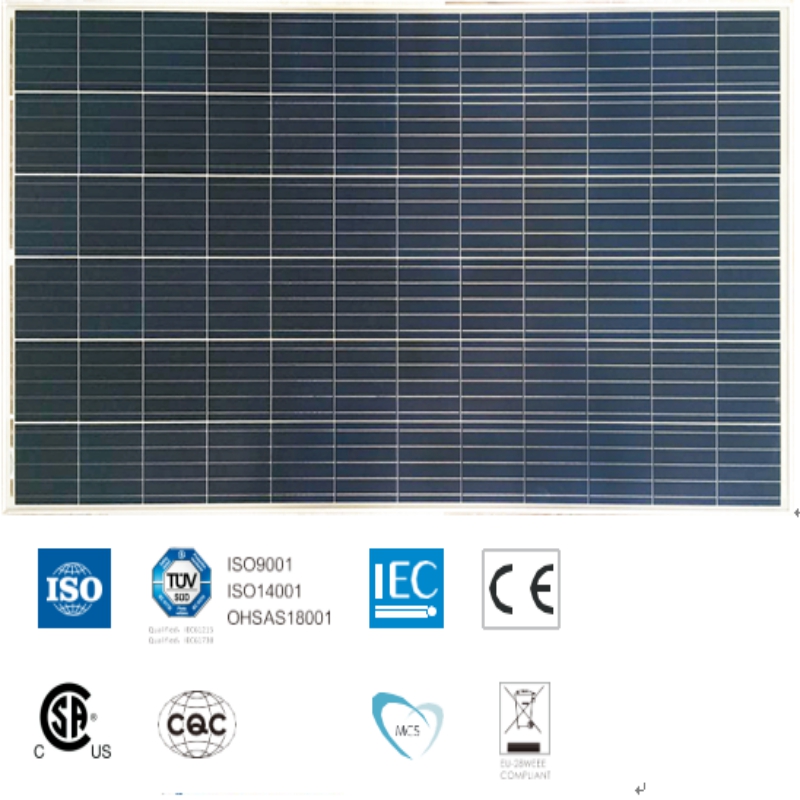

72   KOMÓRKA   POLITYKRYSTALINA   MODUŁ

ZAKRES MOCY WYJŚCIOWEJ 320-340 Wp

MAKSYMALNE NAPIĘCIE SYSTEMU 1500 VDC

17,5% MAKSYMALNEJ WYDAJNOŚCI

DANE ELEKTRYCZNE (STC)

Numer modelu                                                 SYM72-6-320P             SYM 72–6–325 P.           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Moc znamionowa w watach-Pmax (Wp)                     320                               325                               330                                 335                               340

Napięcie otwarte w obwodzie Voc (V)                           45,7                               46,0                             46,3                                 46,5                             46,8

Prąd zwarciowy Isc (A)                             9.15                               9.20                             9,25                                 9,30                           9,35

Maksymalne napięcie zasilania - Vmpp (V)                 37,3                               37,7                               38,1                             38,4                             38,6

Maksymalna moc impulsu prądu (A)                   8,60                               8,65                                 8,70                             8,75                             8,80

Wydajność modułu (%)                                     16.5                             16,8                                 17.1                             17,3                               17.5

STC: natężenie napromienienia 1000 W / m², temperatura ogniwa 25 ° C, masa powietrza AM1,5 zgodnie z EN 60904-3.

DANE ELEKTRYCZNE (NOCT)

Numer modelu                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Maksymalna moc Pmax (Wp)                     238,4                           242,1                             245,9                         249,6                         253,3

Napięcie otwarte w obwodzie Voc (V)                   42,5                             42,7                                 43,0                           43,3                             43,6

Prąd zwarciowy Isc (A)                     7,40                             7,44                                   7,49                         7,53                           7,57

Maksymalny Napięcie zasilania-Vmpp   (V)           34,0                             34,2                                   34,5                           34,7                           34,9

Maksymalna moc impulsu prądu (A)           7,01                             7,08                                 7.13                         7.19                           7.26

  NOCT: Napromieniowanie przy 800 W / m², temperatura otoczenia 20 ° C, prędkość wiatru 1 m / s.

DANE MECHANICZNE

Ogniwa słoneczne                                             Polikrystaliczny 156,75 × 156,75 mm

Konfiguracja komórki                                 72 komórki (6 × 12)

Wymiary modułu                             1956 × 992 × 40 mm

Waga                                                 22 kg

Superstrate                                         3,2 mm, wysoka transmisja, niskie żelazo, hartowane szkło ARC

Podłoże                                             Backsheet

Rama                                                 Srebrny Anodowany Stop Aluminium typ 6063T5, Kolor Srebrny

J-Box                                                     Doniczkowe, IP67, 1500VDC, 3 diody obejściowe Schottky

Kable                                                   4,0 mm² (12AWG), długość 1200 mm

Złącze                                             Kompatybilny z IP67 MC4

TEMPERATURA & MAKSYMALNE OCENY

Nominalna temperatura komory roboczej (NOCT)                       45 ° C ± 2 ° C

Współczynnik temperaturowy Voc                                             -0,32% / ° C

Współczynnik temperaturowy Isc                                               0,05% / ° C

Współczynnik temperaturowy Pmax                                         -0,39% / ° C

Temperatura pracy                                                   -40 ~ + 85 ° C

Maksymalne napięcie systemowe                                                   1500VDC

Maks. Bezpiecznik szeregowy                                                     15A

Ograniczający prąd wsteczny                                                   15A

OPAKOWANIE   KONFIGURACJA

                                                                            40 stóp                                       20 stóp

Liczba modułów na pojemnik                               648                                       270

Liczba modułów na palecie                                       27                                         27

Ilość palet na pojemnik                                   24                                         10

Wymiary opakowania (dł. X szer. X wys.) W mm                 1980 × 1130 × 1130                   1980 × 1130 × 1130

Waga brutto pudełka [kg                                                   640                                         640

UWAGA: PRZED UŻYCIEM PRODUKTU PRZECZYTAJ INSTRUKCJE BEZPIECZEŃSTWA I INSTALACJI.
