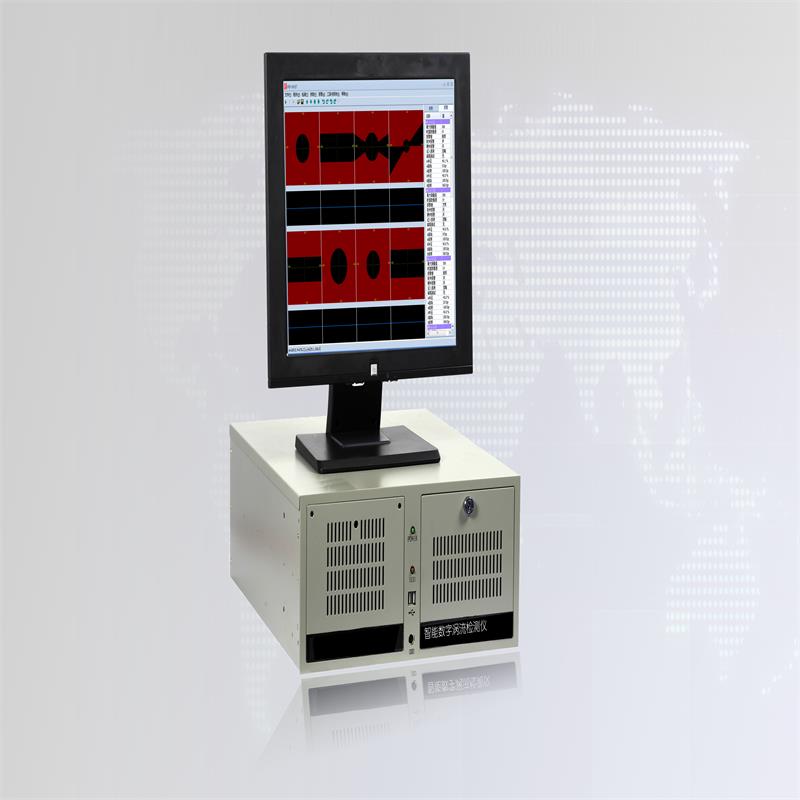

Wielokanałowy inteligentny cyfrowy prąd wirowy   detektor

Wysoce zintegrowany i wysoce wydajny inteligentny cyfrowy wykrywacz prądów wirowych

◆ Wielokanałowy detektor serii MSUN-EIG2000 jest cyfrowy, inteligentny i wysoce zintegrowany. System integruje niezależny 1-8-kanałowy system wykrywania prądów wirowych z potężnymi funkcjami wykrywania i eksperymentów, dobrą stabilnością i wysokim stosunkiem szumu do szumu. Jednocześnie może rozszerzyć szereg praktycznych funkcji aplikacji (sortowanie według twardości).

◆ System opracowuje i projektuje najbardziej zaawansowaną technologię elektroniki mikrokomputerowej, technologię cyfrowego przetwarzania DSP i technologię FPGA. Na podstawie opracowania systemu WINDOW. W oparciu o platformę wykrywania systemu, sygnał wykrywania i dane mogą być współużytkowane w wielu aspektach, a funkcje akwizycji danych, wyjścia, analizy, przechowywania i odczytu są inteligentnie przetwarzane.

◆ Dzięki potężnym możliwościom wejścia / wyjścia danych, można go podłączyć do większości światowych systemów automatyki.

◆ Nowy algorytm oprogramowania, lepsza wydajność wykrywania i wyższy stosunek szumu do szumu niż w innych komputerach, ciągłe opracowywanie oprogramowania, zapewniające bezpłatne aktualizacje oprogramowania na całe życie.

◆ Przyrząd może być wyposażony w precyzyjny moduł automatycznego dopasowywania, urządzenie do nasycania magnetycznego, system znakowania i system alarmowy w celu realizacji automatycznego wykrywania prądu wirowego.

◆ Potężne funkcje oprogramowania obejmują przechowywanie parametrów, przechowywanie danych, analizę raportów, statystyki i wiele innych.

◆ Może być wyposażony w cewki o różnych strukturach o niskim wymogu luzu (wybór sond można całkowicie określić zgodnie z wymaganiami testowymi użytkownika), a także może elastycznie i szybko dostosowywać różne wysokowydajne i opłacalne sondy detekcyjne (punkt typ), płaskie, zużycie wewnętrzne, zużycie zewnętrzne, siodło, zamiatanie obrotowe, sortowanie i inne sondy).

◆ Przyrząd jest prosty, rozsądny i intuicyjny w obsłudze.

◆ Szybko przełączaj się między chińskim i angielskim za pomocą jednego przycisku i szybko dostosuj pakiety wielojęzyczne.

◆ System może być szeroko stosowany w energetyce jądrowej, petrochemii, hutnictwie, nauczaniu uniwersyteckim, przedsiębiorstwach automatyki, produkcji części samochodowych, różnych laboratoriach i innych branżach.

Specyfikacja techniczna

◆ Kanał wykrywania: 1-8 (trwała rozbudowa w razie potrzeby)

◆ Zakres częstotliwości: 10 Hz ~ 12 MHz, płynnie regulowany; wiele niezależnych częstotliwości, pojedyncza częstotliwość, 8 opcji częstotliwości (do 16 częstotliwości programowych na kanał);

◆ System oparty jest na rozwoju WINDOWS, a system jest stale aktualizowany za darmo;

◆ Zakres wzmocnienia: 0,0dB ~ 99,0dB płynnie regulowany, stopniowanie: 0,1dB; dostrajanie, szybki wzrost / spadek;

◆ Współczynnik wzmocnienia: (X / Y) 0,1 ~ 10,0; płynna regulacja, precyzyjne strojenie, szybki wzrost / spadek ；

◆ Stosunek sygnału do szumu ≥10dB (do 30db);

◆ Rotacja faz: 0 ~ 360 ° płynna regulacja, stopniowanie: 1;

◆ Regulowany poziom napędu sondy (wzbudzenia): od 1 do 16;

◆ Współczynnik filtra: 0–30000;

◆ Regulowany zakres detekcji, tj. Maksymalna wartość pomiaru: 10 ~ 10000, krok 1;

◆ Współczynnik wzmocnienia sprzętowego: 1dB ~ 32dB płynnie regulowany, krok: 1dB;

◆ Wiele trybów wzbudzenia: DP / DI; może być skonfigurowany z sondami różnicowymi, absolutnymi i różnymi niestandardowymi;

◆ Nieprawidłowa funkcja alarmu sondy (podgląd modelu)

◆ Szybka waga cyfrowa;

◆ Tryby wyświetlania ciągłej linii i wygaszania są elastyczne i opcjonalne;

◆ Współczynnik wyświetlania wygaszania: 1 ~ 400;

◆ Filtrowanie cyfrowe: górnoprzepustowy (0 Hz ~ 2000 Hz) górnoprzepustowy (0 Hz ~ 2000 Hz); za pomocą unikalnego " filtrowanie cyfrowe " w celu skutecznego stłumienia sygnału zakłóceń na miejscu, w celu zapewnienia dokładności i stabilności wykrywania;

◆ Stabilność: 16 godzin ≤ 2dB;

◆ Model użytkowy ma funkcję odcinania sygnałów końca i końca ogona oraz skutecznego kontrolowania martwej strefy końca końca;

◆ Czas trwania alarmu można ustawić: 10ms ~ 60000ms, krok 1ms;

◆ Wskaźnik braku: ≤0%, wskaźnik fałszywie dodatni (błędnie uznany za produkt niezgodny przez pomyłkę) ≤1%;

◆ Dostarczaj dokładne i terminowe sygnały zwrotne do wadliwych części i wykonuj znakowanie atramentowe, pozycję znakowania, długość itp. (Wymaga wsparcia peryferyjnego);

◆ Automatycznie rejestruj liczbę wad i ich lokalizację;

◆ Z oznaczaniem opóźnienia, oznaczaniem stałej długości, alarmem opóźnienia i innymi funkcjami;

◆ Elastyczny wybór zegara wewnętrznego i zewnętrznego;

◆ Dokładność znakowania do ≤ ± 10 mm (wymaga wsparcia urządzeń peryferyjnych, w zależności od prędkości wykrywania, wymagań);

◆ Alarm wyjściowy oprogramowania / sprzętu w czasie rzeczywistym, wiele trybów okna alarmowego (okrągły, kwadratowy, w kształcie wentylatora, typ niestandardowy), z alarmem, funkcją alarmu wstępnego i może wyprowadzać sygnały osobno;

◆ Nierównomierna amplituda, asymetryczne ustawienie strefy alarmu fazy;

◆ Wiele trybów wyświetlania: impedancja, podstawa czasu, przemiatanie AB, sortowanie 8 częstotliwości, analogowy wyświetlacz 3D (w zależności od wyboru modelu);

◆ Dzięki unikalnej linii odniesienia alarmu bazowego w czasie, bardziej intuicyjny wyświetlacz danych wykrywania;

◆ Może przechowywać dużą liczbę różnych programów wykrywających i danych testowych;

◆ Funkcja przedłużenia odtwarzania sygnału wiroprądowego może mierzyć amplitudę, fazę i wartość cyfrową wady;

◆ Wybór kartezjańskiego układu współrzędnych i biegunowego układu współrzędnych;

◆ Automatycznie twórz raporty z testów (w tym liczbę testów, personel testowy, parametry testu, liczbę pozytywnych wyników i liczbę niezgodności itp.);

◆ Przełączanie między chińskim i angielskim językiem operacyjnym jednym kliknięciem, nie ma potrzeby instalowania systemu operacyjnego ani pomocy online;

◆ Zasilanie: AC 220 V / 110 V;

◆ Temperatura pracy: 0 ° C ~ + 45 ° C, temperatura przechowywania: -20 ° C ~ + 50 ° C, wilgotność względna: ≤85%;

◆ Płaszczyzna instalacji każdego defektoskopu wynosi: 550 × 1000 mm2, a linia sygnałowa może być boczną ścianą lub dolną.

◆ Wygląd i waga: 500 * 500 * 180 mm (L * W * H), waga: 5 kg   (bez wyświetlacza)

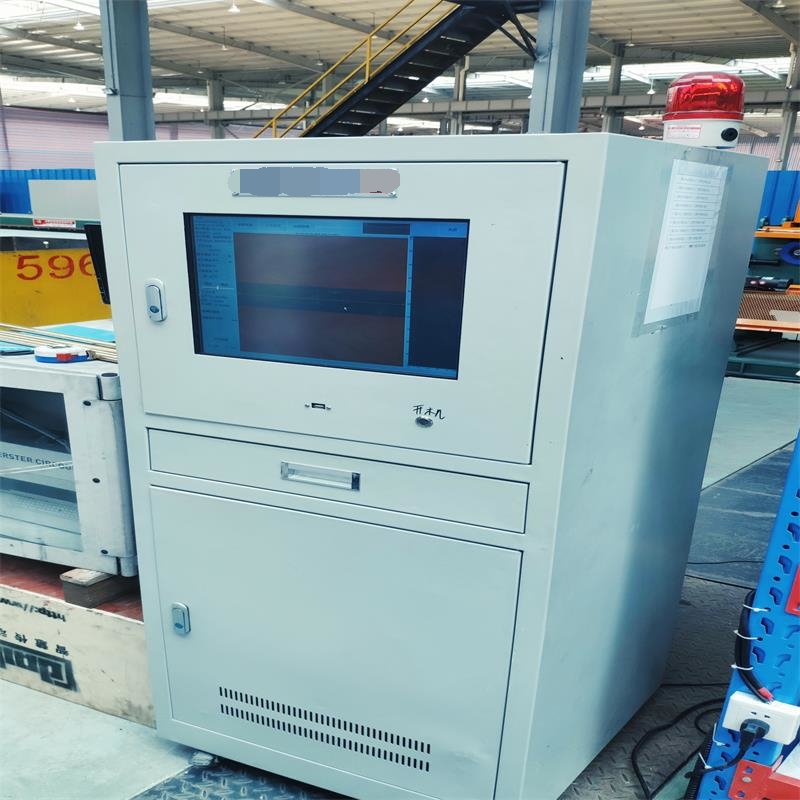

◆ Opcjonalny mały typ sterowania przemysłowego, poziomy typ sterowania przemysłowego, typ sterowania przemysłowego 5U (z wyświetlaczem)
