System testowania wiroprądowego on-line dla   Połączona maszyna do rysowania   ECN8002

Przegląd projektu

Klienci produkują pręty ciągnące, wykonane głównie z metali nieżelaznych lub żelaznych. Planuje się instalację systemu testowania wiroprądowego on-line na połączonej maszynie ciągnącej, a materiał OK / NG zostanie posortowany według sygnału wyjściowego po testowaniu. Program zostanie zaproponowany zgodnie ze specyfikacją produktu i wymaganiami testowymi klienta. Rzeczywisty projekt różni się od zdjęć planu, ale odchylenie jest   mały. Rysunki przeglądu projektu będą rozstrzygające.

1.1 Materiałem jest metal nieżelazny, który można wykryć zwykłą sondą.

1.2 Materiał jest materiałem ferromagnetycznym. Nierównomierny rozkład pola magnetycznego w materiale powoduje niestabilność sygnału wykrywającego prąd wirowy. Detekcja prądów wirowych oparta jest na technologii nasycenia magnetycznego. Po wykryciu urządzenie do rozmagnesowania służy do rozmagnesowania (w razie potrzeby).

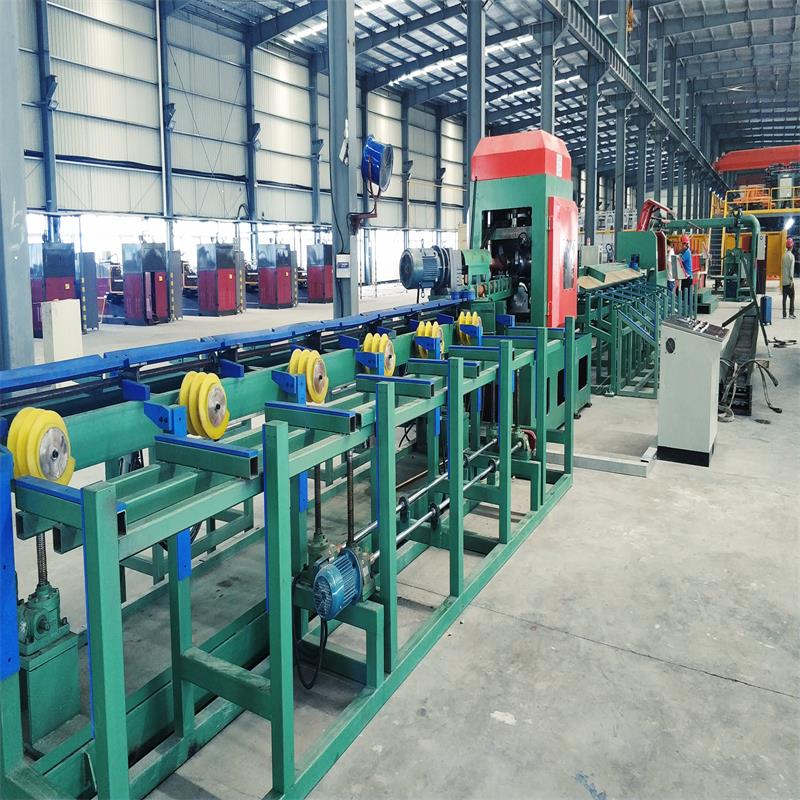

Przy wyborze miejsca instalacji on-line platformy do badań wiroprądowych dla kombinowanej maszyny ciągnącej:   z powodu wibracji położenia po ścinaniu instalacja platformy testowej jest niemożliwa, a obrót pręta w położeniu dwóch rolek nie jest odpowiedni do instalacji. Biorąc pod uwagę czynniki wibracji i jednolitej prędkości, jest on instalowany w pozycji prostowania poprzecznego i prostowania pionowego przed ścinaniem.

Rozwiązanie problemu prawidłowego sortowania po ścinaniu:   poprzez sygnał nożyc, enkodera i innych sygnałów, może dokładnie zidentyfikować kolejny pasek odpływu (po ścinaniu).

Inne wymagania terenowe:   system wykrywania wad wymaga ściągacza do odcięcia sygnału mechanizmu, sygnał kodu prędkości może być wysyłany do systemu wykrywania wad, w celu uzyskania dokładnego sortowania OK / NG po odcięciu. Liczba fotoelektrycznych elementów rozdzielających (między ciągłym prętem a prętem jest wyraźna szczelina) oraz sygnał koła mocującego można wykorzystać do oddzielenia pręta po cięciu.

Przed odcięciem upewnij się, że pozycja montażu wynosi około 600 mm w kierunku osiowym, obwód skoku obrabianego przedmiotu mieści się w granicach ± ​​0,1 mm, główkę pręta należy wprowadzić ręcznie, aby uniknąć złamania mechanizmu sondy, a ogon należy ręcznie odciąć i wyciągnął po wypaczeniu, aby uniknąć uszkodzenia sondy.

Wykrywanie informacji o przedmiocie obrabianym

Nazwa obiektów wykrywania                   Rury, pręty z metali nieżelaznych (metale nieżelazne, takie jak aluminium i   miedź), sztaby metali żelaznych itp.

Materiał                                         Metale nieżelazne, metale żelazne itp.

Wymiar                                       Specyfikacja: 8 mm

Szerokość spoiny                                     /

Długość                                             Wykrywanie wad on-line długości, latanie piłą do cięcia rur lub cewki po wykryciu wad

Stopień gięcia                               1,5 mm / m (stacji detekcji)

Okrągły stopień                               Okrągła rura ≦ 0,1 mm

Chropowatość                                       Ściana rury i spoina (z zadziorami) ≦ 3.2, pręt bez wystającego zadzioru itp.

Twardość                                         Trudniej

Szybkość wykrywania                               ≈ 60 m / min   (Prędkość wykrywania instrumentu: 0,52–750 m / min)

Temperatura detekcji części             ≦ 80 ° C lub normalna   temperatura

Wymóg wykrywania i   Standard dokładności

                                                                Wykonawczy standard wykrywania

Liczba standardowych                                         Nazwa standardu                                                             Stopień

GB / T 14480-2015             Instrument do badań nieniszczących       Wir   obecny   Testowanie   Sprzęt                     /

GB / T   11260-2008                           Prąd wirowy   Metoda badania okrągłej stali                                           /

GB / T 29997-2013       Metoda badania prądów wirowych miedzi i   Sztaby i druty ze stopów miedzi                     /

Parametr techniczny systemu

Nazwa t System:   System testowania wiroprądowego on-line dla rysunku łączonego maszyna (odcięcie serii precyzyjnego sortowania)

Wpisz: ECN8002

Detec Metoda:   Dwukanałowe wykrywanie typu (absolutne + różnicowe)

Tryb sterowania: automatyczny + ręczny

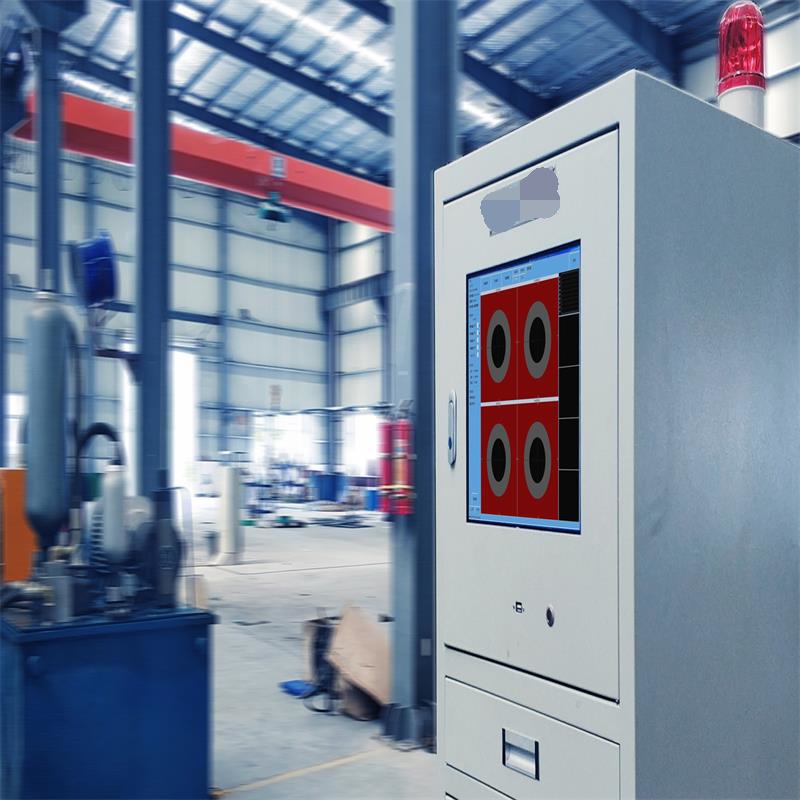

Przyrząd i sonda: przyrząd wiroprądowy; Dwukanałowy wykrywacz defektoskopów i sonda o wysokiej inteligencji

Platforma detekcji: niezależnie opracowana platforma detekcji rdzenia

Krótkie wprowadzenie do operacji wykrywania:

Dostosuj parametry techniczne i standardowe próbki wykrywacza wad zgodnie z wymogami testowymi;

Wyreguluj pozycję sondy i sondy zgodnie ze specyfikacją przedmiotu;

System wykrywania wad wykrywa obrabiany przedmiot, alarmy i znaki;

Rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania defektów;

Sygnał OK / NG jest wysyłany do systemu sortującego;

Automatycznie twórz raport z wykrywania wad;

Sondę można szybko wymienić. Czas wymiany wynosi mniej niż 120 sekund.

Ważne parametry systemu

Nazwa                                                 Parametr techniczny                                   Uwagi

End Blind Area                                           ≦ 50m                                     W zależności od prędkości testu

Stabilność                                             Po 72 godzinach ≦ 2dB                                   Próbka

Dokładność drukowania strumieniowego                               ± 50 mm                                             Próbka

Współczynnik osądu                               0%                                                 Próbka

Współczynnik błędnego zgłaszania                                       ≦ 2%                                                 Próbka

Dokładna szybkość sortowania                                 100%                                                 Próbka

Test prędkości                       Prędkość wykrywania instrumentu: 0,52–750 m / min                     Próbka
