System testowania wiroprądowego on-line dla prostej rury spawanej ze stali nierdzewnej ECN1002 / EFN1002

Przegląd projektu

◆ Klienci produkują rury ze szwem ze szwem prostym ze stali nierdzewnej. On-line automatyczny system wykrywania wad wirowych jest zainstalowany na spawanej maszynie rurowej.

◆ Charakterystyka spawania łukowego argonem / spawania plazmowego: Ta metoda spawania jest stosowana głównie do wzdłużnych rur spawanych ze stali nierdzewnej i stopu tytanu. Ogólna prędkość spawania jest niska (0,52–10 m / min).

◆ Optymalna prędkość wykrywania zwykłego defektoskopu wiroprądowego on-line wynosi > 5 m / min. Defektoskop wiroprądowy o bardzo niskiej prędkości naprawdę rozwiązuje problem detekcji on-line przy niskiej prędkości spawania łukiem argonowym / spawania plazmowego. Najniższa prędkość wykrywania wynosi 0,5 m / min. Czułość wykrywania i stosunek wydajności do szumu przekraczają odpowiednie normy krajowe.

◆ Opcja wykrywania typu przelotowego / siodłowego: Zaleca się stosowanie wykrywania przelotowego w specyfikacji φ0-40. Zaletą jest to, że można wykryć spoinę i korpus rury. Wadą jest to, że każda specyfikacja musi być wyposażona w sondę i tuleję prowadzącą. > suggested40 sugerowana sonda siodłowa, sonda może obejmować szeroki zakres specyfikacji, pewien zakres specyfikacji nie musi wymieniać sondy. Można wykryć tylko wady położenia spoiny.

◆ Do wykrywania rur kwadratowych i o specjalnych kształtach stosuje się głównie siodło.

Wykrywanie informacji o przedmiocie obrabianym

Nazwa obiektów wykrywania                               Prosta spawana rura ze stali nierdzewnej, rura okrągła

Materiał                                                               Stal nierdzewna (seria 2, 3 itd.)

Specyfikacja wymiaru                                                         0–40

Szerokość spoiny                                               ≈0-5 mm, dopuszczalne jest odchylenie kąta spoiny 5 mm

Długość                                           Wykrywanie wad on-line długości, latanie piłą do cięcia rur lub cewki po wykryciu wad

Stopień gięcia                                               1,5 mm / m (stacji detekcji)

Okrągły stopień                                                         Okrągła rura ≦ 0,1 mm

Chropowatość                                                     Ściana rury i spoina (z zadziorami) ≦ 3.2

Twardość                                                                             Trudniej

Szybkość on-line                                 Szybkość spawania: 0,50 ≦ 750 m / min   (Prędkość wykrywania instrumentu: 0,52–750 m / min)

Temperatura detekcji części                               80-100 ° C lub normalna temperatura

Wymóg wykrywania i   Standard dokładności

                                                                Wykonawczy standard wykrywania

Liczba standardowych                                         Nazwa standardu                                                                   Stopień

GB / T 14480-2015             Instrument do badań nieniszczących     Wir   do urrent   T. esting   mi wyposażenie                         /

GB / T 7735-2016               Automatyczne testowanie wiroprądowe bezszwowych i spawanych rur stalowych                 Najwyższa klasa

                                          (z wyjątkiem spawania łukiem krytym) wady

Parametr techniczny systemu

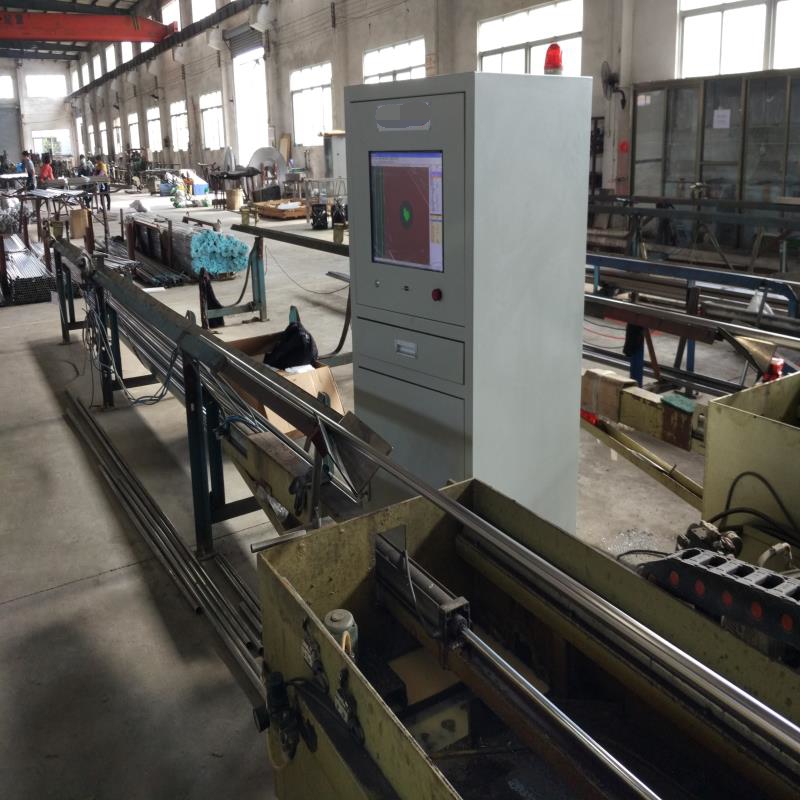

Nazwa systemu: System do badań wiroprądowych on-line dla rur spawanych ze stali nierdzewnej

Typ: ECN / EFN1002

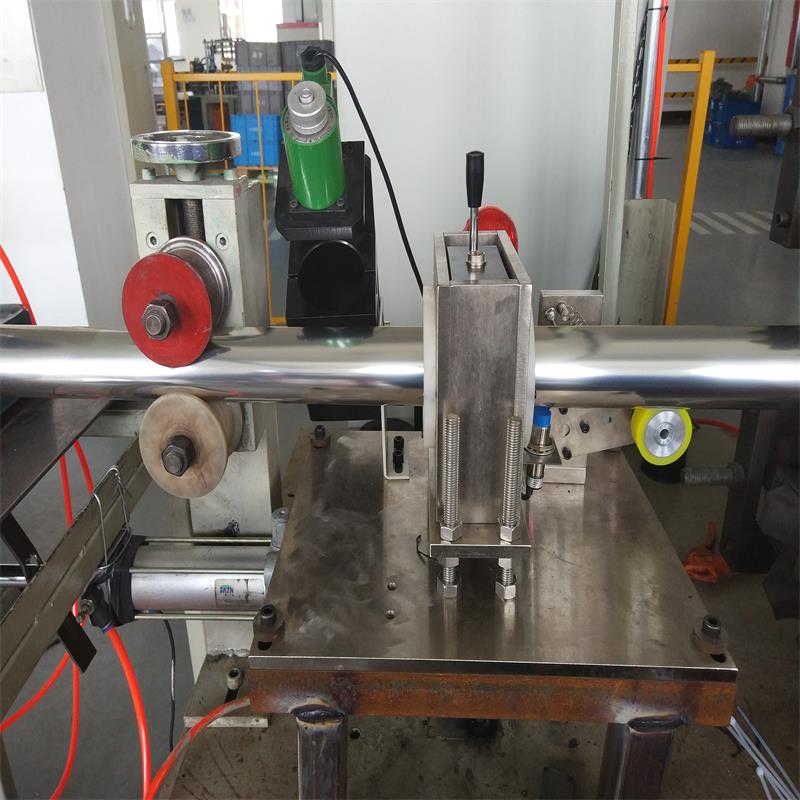

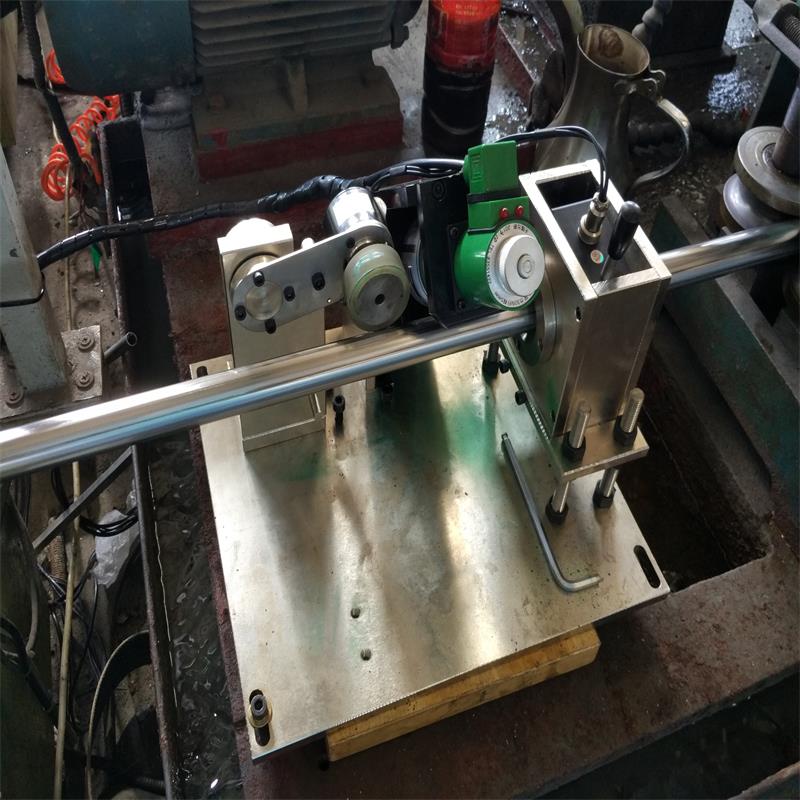

Metoda detekcji: Dwukanałowe wykrywanie prądów wirowych w siodle on-line

Tryb sterowania: automatyczny + ręczny

Przyrząd i sonda: przyrząd wiroprądowy; Dwukanałowy wykrywacz defektoskopów i sonda o wysokiej inteligencji

Platforma detekcji: niezależnie opracowana platforma detekcji rdzenia

Krótkie wprowadzenie do operacji wykrywania:

Dostosuj parametry techniczne i standardowe próbki wykrywacza wad zgodnie z wymogami testowymi;

Wyreguluj pozycję sondy i sondy zgodnie ze specyfikacją przedmiotu;

System wykrywania wad wykrywa obrabiany przedmiot, alarmy i znaki;

Dostosuj sprzęt spawalniczy (forma, złącze spawalnicze) zgodnie z alarmem;

Rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania defektów;

Automatycznie twórz raport z wykrywania wad.

Ważne parametry systemu

Nazwa                                                 Parametr techniczny                                               Uwagi

End Blind Area                                             ≦ 50m                                                 W zależności od prędkości testu

Stabilność                                               Po 16 godzinach ≦ 2dB                                             Próbka

Dokładność drukowania strumieniowego                               ± 50 mm                                                         Próbka

Współczynnik osądu                               0%                                                             Próbka

Współczynnik błędnego zgłaszania                                           ≦ 2%                                                           Próbka

Test prędkości                                           0,50 ≦ 750 m / min                                       Zależy od   klienci   prędkość spawania,

                                            Spawanie łukowe argonem   zostanie dostosowany   według               najszybsza prędkość może osiągnąć 750 m / min

                                            do prędkości spawania klienta.                                       (ten projekt to argon ze stali nierdzewnej

                                                                                                                              łuk   prędkość spawania   wolniej)

Zasada testowania prądów wirowych typu przejściowego

        Wykrywanie prądów wirowych ma na celu ustanowienie przemiennego pola magnetycznego poprzez zbliżenie przewodu do cewki za pomocą prądu przemiennego (zwanego sondą). Zmienne pole magnetyczne przechodzi przez przewodnik i wytwarza z nim indukcję elektromagnetyczną oraz ustala prąd wirowy w przewodniku. Prąd wirowy w przewodniku wytworzy również własne pole magnetyczne.
