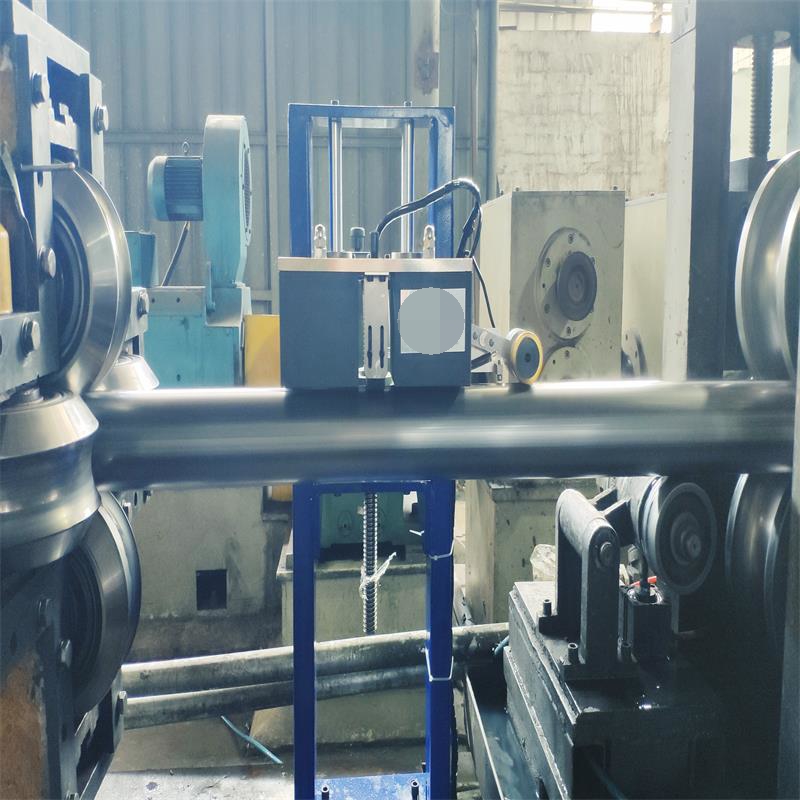

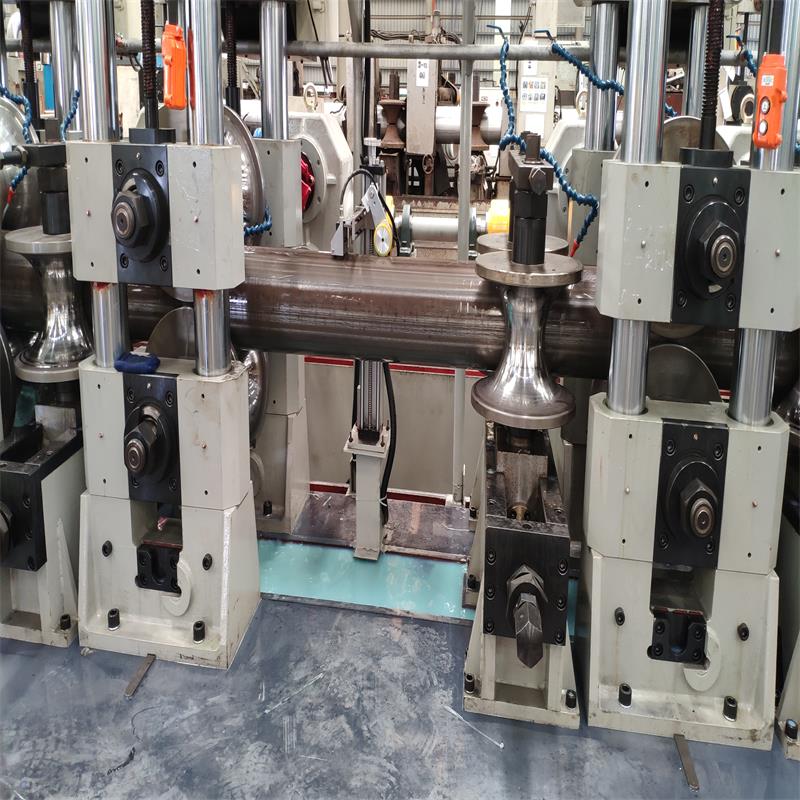

System testowania wiroprądowego on-line dla prostej rury spawanej EFH1002

Przegląd projektu

        Klienci produkują   zgrzewane w wysokiej częstotliwości prosto   rury spawane wykonane z materiałów ferromagnetycznych. System automatycznego wykrywania wad wirtualnych on-line jest instalowany w terenie.   Wymagania testowe: w celu wykrycia wad poprzecznych i wzdłużnych rury   i spawać. Obie strony proponują schemat testowy do dalszych testów.

Wykrywanie informacji o przedmiocie obrabianym

Nazwa obiektów wykrywania                               Stal węglowa   Prosto spawana rura (spawanie wysokoczęstotliwościowe)

Materiał                                                       Materiały metalowe, takie jak materiały ferromagnetyczne

Specyfikacja wymiaru                                     Φ12-108mm

Szerokość spoiny                                                   1-5 mm (spawanie płaskie lub zadziory)

Długość                                                         Wykrywanie on-line

Stopień gięcia                                           1,5 mm / m (stacji detekcji)

Chropowatość                                                   Okrągła powierzchnia (sfazowany koniec bez wypukłego zadzioru) ≦ 3.2, nr   skala tlenkowa.

Twardość                                                     Trudniej

Szybkość wykrywania                                           Zalecana prędkość ≦ 150 m / min   Nastawny

                                                                    (Prędkość wykrywania instrumentu: 0,52–750 m / min)

Temperatura detekcji części                           ≦ 80 ° C lub normalna   temperatura

Wymóg wykrywania i   Standard dokładności

                                                                Wykonawczy standard wykrywania

Liczba standardowych                                         Nazwa standardu                                                               Stopień

GB / T 14480-2015             Instrument do badań nieniszczących       Wir   obecny   Testowanie   Sprzęt                         /

GB / T 7735-2016               Automatyczne testowanie wiroprądowe bezszwowych i spawanych rur stalowych               Najwyższa klasa

                                            (z wyjątkiem spawania łukiem krytym) wady

Parametr techniczny systemu

Nazwa systemu:   System testowania wiroprądowego on-line dla prostej rury spawanej

Typ: EFH1002

Metoda wykrywania: Dwukanałowe wykrywanie siodła   (Absolutny + Różnicowy)

Tryb sterowania: automatyczny + ręczny

Przyrząd i sonda: przyrząd wiroprądowy; Dwukanałowy wykrywacz defektoskopów i sonda o wysokiej inteligencji

Platforma detekcji: niezależnie opracowana platforma detekcji rdzenia

Krótkie wprowadzenie do operacji wykrywania:

Dostosuj parametry techniczne i standardowe próbki wykrywacza wad zgodnie z wymogami testowymi;

Wyreguluj pozycję sondy i sondy zgodnie ze specyfikacją przedmiotu;

System wykrywania wad wykrywa obrabiany przedmiot, alarmy i znaki;

Głowica spawalnicza   może być uziemiony lub wyregulowany   przez zamknięcie w trakcie procesu;

Rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania defektów;

Automatycznie twórz raport z wykrywania wad.

Ważne parametry systemu

Nazwa                                                 Parametr techniczny                                               Uwagi

End Blind Area                                             ≦ 50m                                                 W zależności od prędkości testu

Stabilność                                               Po 72 godzinach ≦ 2dB                                               Próbka

Dokładność drukowania strumieniowego                               ± 50 mm                                                         Próbka

Współczynnik osądu                               0%                                                             Próbka

Współczynnik błędnego zgłaszania                                           ≦ 2%                                                           Próbka

Test prędkości                                     Zalecana prędkość ≦ 150 m / min                       Próbka

                                        Nastawny   (Prędkość wykrywania instrumentu: 0,52–750 m / min)

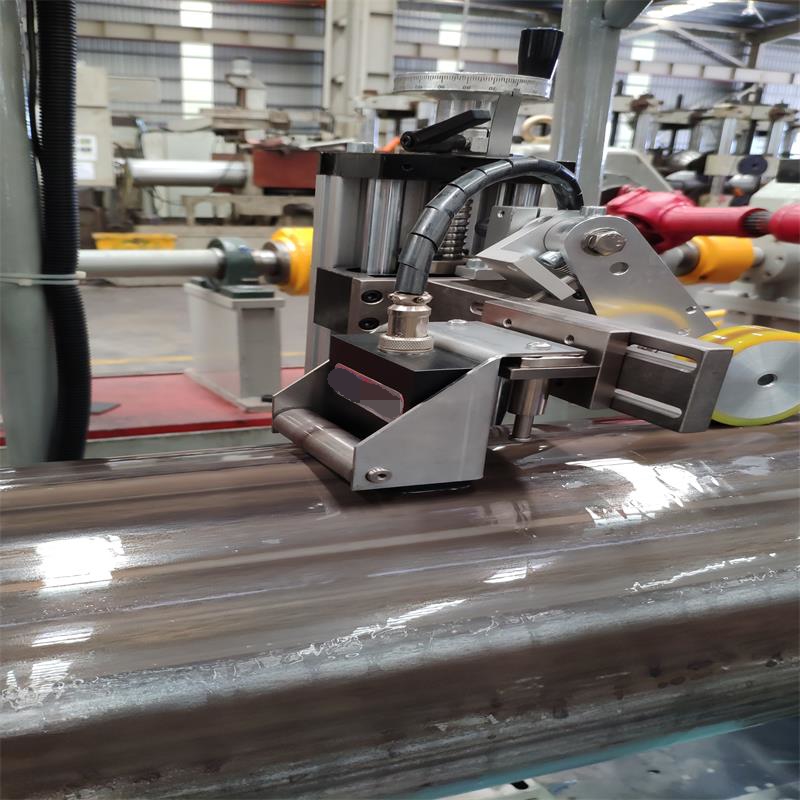

Zasada badania prądów wirowych na typach rozłożonych / siodłowych

Ten system jest   używany do prądu wirowego   wykrywanie rur ze stali węglowej, stali nierdzewnej, miedzi, aluminium i innych rur nieżelaznych i metalowych. Cały system składa się z pięciu części: urządzenia wykrywającego, akcesoriów wykrywających, maszyn, elektryczności i pneumatyki. Analiza płaszczyzny impedancji i technologia alarmu obszaru fazowego o wielu amplitudach są wykorzystywane do realizacji automatycznego wykrywania defektów i automatycznego wysyłania sygnału sortującego, alarmu i sygnału znakowania.

Prąd przemienny generowany przez przyrząd wytwarza prąd wirowy na powierzchni przedmiotu obrabianego przez cewkę wykrywającą, a pole magnetyczne wytwarzane przez prąd wirowy wpływa z kolei na impedancję cewki wykrywającej. Gdy na powierzchni obrabianego przedmiotu występują defekty, a materiał nie jest ciągły, pierwotne pole wiroprądowe zostanie zniszczone, a impedancja cewki wykrywającej zostanie zmieniona. Przyrząd powraca do sondy pomiarowej. Sygnał elektryczny zmiany impedancji jest przetwarzany w celu realizacji automatycznego wykrywania defektów.

Ogólny opis systemu

System online obejmuje: inteligentny cyfrowy dwukanałowy defektoskop, niestandardowe urządzenie wykrywające, sondę, system alarmowy, system znakowania, niestandardowe oprogramowanie do wykrywania autentyczności, moduł automatycznego sterowania (integracja), dostosowaną szafę ekranującą i inne standardowe akcesoria.
