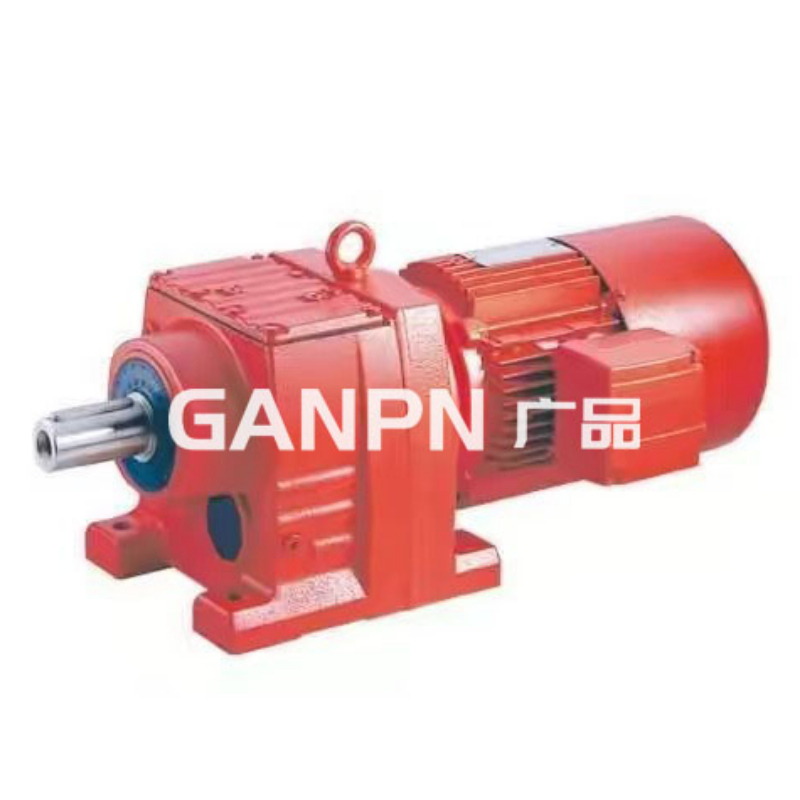

Przegląd produktu:

1.Produkt przyjmuje serię i modułowy pomysł projektowy, i ma szeroki zakres zdolności adaptacyjnych.Ta seria produktów ma wiele połączeń silnikowych, pozycji montażowych i systemów strukturalnych, charakteryzujących się drobnym stopniem współczynnika transmisji, spełnieniem różnych warunków eksploatacji oraz realizacją mechatroniki.

Dwa.R reduktor przekładni śrubowej z powierzchnią twardego zęba jest wytwarzany zgodnie z międzynarodowymi wymaganiami technicznymi, o wysokiej zawartości technologii;

3.Reduktor biegów z twardą powierzchnią zęba oszczędza przestrzeń, jest niezawodny i trwały, ma dużą pojemność przeciążenia, a moc może osiągnąć 132kw;

4.Niskie zużycie energii, wyższą wydajność, wydajność redukcyjna tak wysoka, jak 95% powyżej;

5.Niskie wibracje, niski poziom hałasu, wysoka oszczędność energii;

Sześć.R serii reduktor przekładni śrubowej z twardą powierzchnią zęba jest wykonany z wysokiej jakości kutej stali, skrzynki z żeliwa stalowego, a powierzchnia przekładni podlega obróbce cieplnej o wysokiej częstotliwości;

7.Po precyzyjnej obróbki, w celu zapewnienia równoległości wałów i wymagań łożysk pozycjonowych, reduktor tworzący śrubowy zespół napędu zęba śrubowego jest wyposażony w różne rodzaje silników, a połączenie integracji mechanicznej i elektrycznej całkowicie gwarantuje właściwości użytkowe produktów reduktorów.

Cechy użytkowe:

1.Mała moc offsetu, kompaktowa struktura, maksymalne wykorzystanie pola, dwa i trzy etapy w tym samym polu.

Dwa.Zakładając integralną skrzynkę odlewniczą, konstrukcja skrzyni ma dobrą sztywność, co jest łatwe do poprawy wytrzymałości wału i trwałości łożyska.

3.Instalacja: instalacja stopy, instalacja kołnierza z dużym i małym kołnierzem, łatwa do wyboru.

4.Średnia wydajność produkcji wałów stałych wynosi 96% w drugim etapie, 94% w trzecim etapie i 85% w kombinacji R (R).

5.Seria RM specjalnie zaprojektowana do mieszania może zawierać duże siły osiowe i promieniowe.


Parametry techniczne:

Zakres współczynnika prędkości: typ R podstawowy 3.33-289.74, typ RX 1.3-8.65, typ R / R połączony może dotrzeć do 27001

Zakres obrotowy: R podstawowy typ 85-18000 nm, RX typ 20-1680 NM

Zakres mocy: R podstawowy 0,18-160 kW, Rx 0,18-132 kw

Forma strukturalna:

R: Rozszerzenie stopy Shaft RF: instalacja kołnierza

RF: instalacja kołnierza stopy RM: instalacja kołnierza z rozszerzonym łożyskiem

Rx: jednoetapowa instalacja stopy RXF: instalacja kołnierza jednoetapowego

Podstawowy model:

Poziomy mocowania stopy: R17, R27, r37, R47, R57, r67, r77, R87, r97, R107, R137, r147, r167

Rodzaj mocowania kołnierza pionowego: rf17, rf27, rf37, rf47, rf57, rf77, rf87, rf97, rf107, rf137, rf147

Rx37, rx57, rx67, rx77, rx87, rx97, rx107, rx127, x157

Typ instalacji pionowego kołnierza transmisyjnego na pojedynczym etapie: rxf37, rxf57, rxf67, rxf77, rxf87, rxf107, rxf127, rxf157

Typ poziomy z wejściowymi szybami: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

Horyzontalna kombinacja instalacji stopy: r37r17, r57r37, r67r37, r7r37, r8r57, r97r57, r107r777, r137r77777, r147r87, r14r87, r167r97, r167r107

Płaszcz pionowy z typem instalacji wejściowej wału: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs107, rfs107, rfs1147, rfs1147, rfs167

Skojarzone instalacje kołnierza pionowego typu rf37r17, rf57r37, rf7r37, rf87r57, rf97r57, rf107r777, rf137r77, rf147r77, rf147r87, rf167r97, rf167r107

Typ instalacji pasa poziomego na pojedynczym etapie: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rxs107, rxs127, rxs157

Pojedynczy pionowy kołnierz przekładni z wejściowym i instalacyjnym typem wału rxfs37, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157
