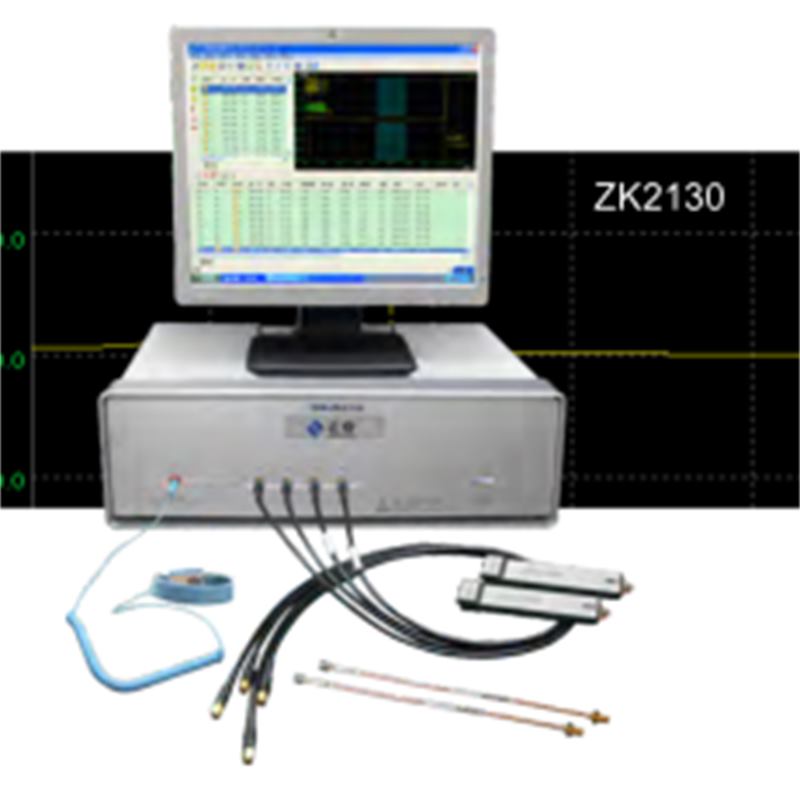

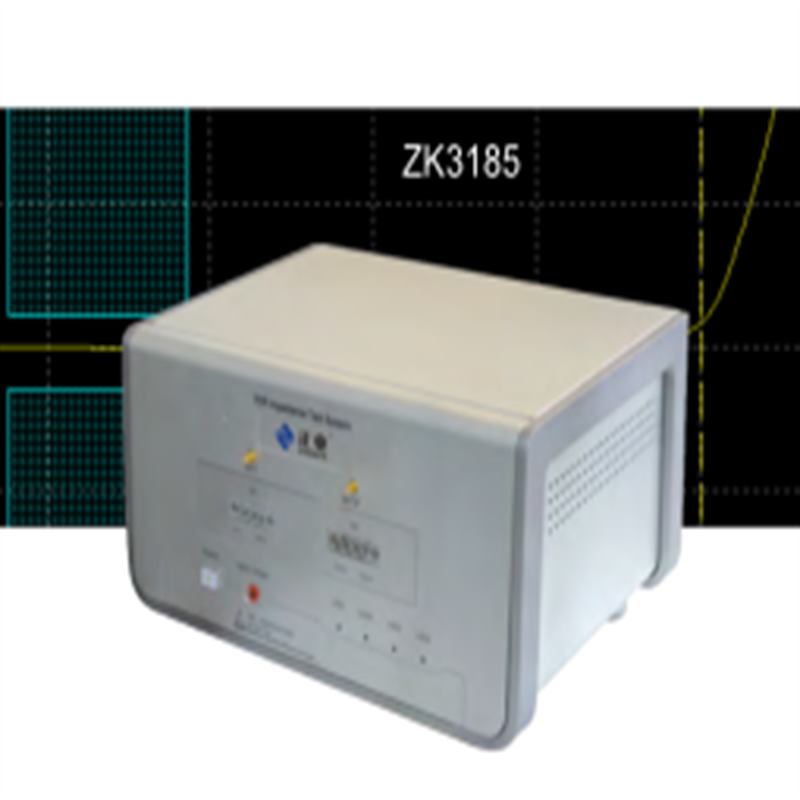

PCB   Instrument do testowania impedancji TDR (ZK2130 / ZK3185)

STOSOWANIE

Przyrząd służy do testowania impedancji i parametrów S płytek drukowanych o wysokiej częstotliwości, co zapewnia szybkie, dokładne standardowe i ekonomiczne rozwiązanie dla producentów płytek drukowanych. Ma również zastosowanie do testowania impedancji drutu i kabla.

CHARAKTERYSTYKA

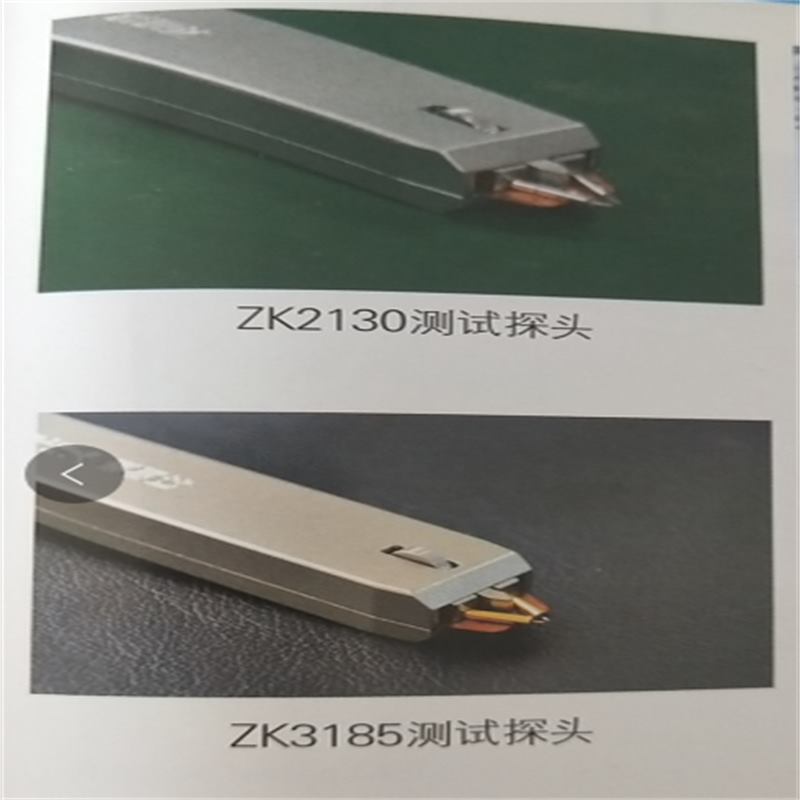

1. Precyzja: przyjęcie precyzyjnych sond, przełącznik koncentryczny wysokiej częstotliwości i odbicie w dziedzinie czasu, synchroniczne próbkowanie w wysokiej rozdzielczości i techniki kalibracji wielopunktowej.

2) Wydajny: zintegrowana procedura testowa, wielozadaniowa obsługa jednym przyciskiem.

3) Specjalizacje: Wyświetla analizę fali testowej, analizę danych statystycznych, automatycznie rejestruje dane testowe, automatycznie generuje raport z testu i drukuje, kalibracja otwarta.

PARAMETR TECHNICZNY

POZYCJA                                                 ZK2130                                   ZK3185

Dokładność pomiaru                                       ± 1% (50Ω)

Szybkość wykrywania                                                 ≦ 1S / punkt

Obiekty     Kontrolowana impedancja

                Zakres pomiaru         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Skala               0,05m ~ 2m                               0,02m ~ 2m

Szerokość pasma falowego                                 3GHz                   0,1GH ~ 8,5GH

Test strat                                                 /                         S Pomiar parametru

Zakres dynamiczny                                       /                       Rzeczywiste wyniki mierzalnego testowanego artykułu: > 100dB
