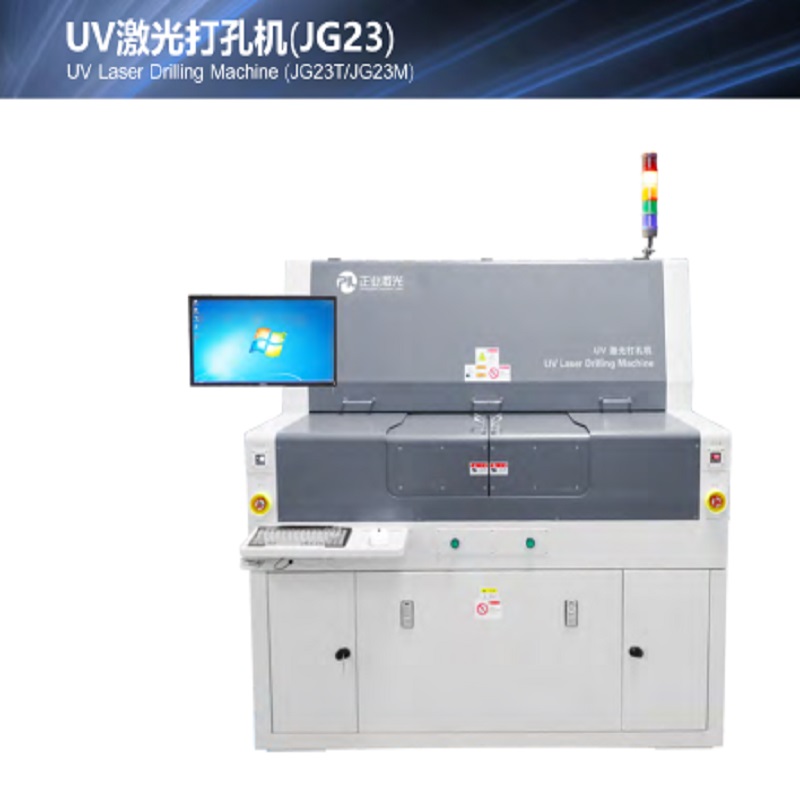

Wiertarka laserowa UV (JG23T / JG23M)

STOSOWANIE

Głównie stosowana w przemyśle obwodów drukowanych, dwustronna folia miedziana do obróbki otworów nieprzelotowych przez otwory i obróbka okien miedzianych z płyt HDI.

CHARAKTERYSTYKA

1.   Zastosuj zaawansowaną technologię wiercenia w locie, aby poprawić wydajność i jakość wiertła.

2)   Trzy poziomy zarządzania oprogramowaniem ułatwiające konserwację i zarządzanie maszyną.

3)   Silna funkcja do codziennego rejestrowania, wszystkie procedury robocze są zapisywane.

4   Automatycznie uruchamiany przez RTR i PTP.

PARAMETR TECHNICZNY

POZYCJA                                                       Poprzez obróbkę otworów                       Przetwarzanie ślepych otworów

Dokładność przetwarzania systemu                                                                 ± 20 μm

  (Warunki ZHENGYE)

Moc lasera                                                                                     11 W przy 40 kHz

Długość fali lasera                                                                                 355nm

Szerokość impulsu                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns @ 40kHz

Zakres częstotliwości                                                 0-150 kHz                                           40–90 kHz

Kontrola energii                                                                         Monitorowanie energii

Obiekty                                                                       (1)   Duży rozmiar przetwarzania: 520 mm x 620 mm

                                                                                (2) Numer tabeli: Pojedyncza belka, pojedyncza platforma

Wymiary (dł. X szer. X wys.)                                                     1600 mm x 1650 mm x 1940 mm

Waga                                                                                             2300 kg
