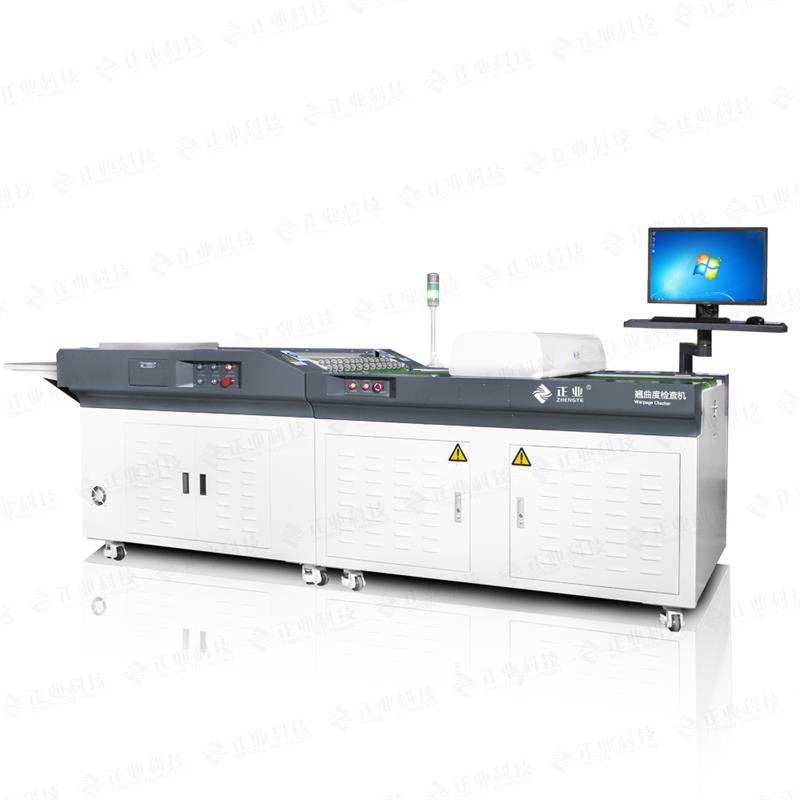

PCB   Warpage Checker (QQ1000 / QQ3000)

STOSOWANIE

Ta maszyna służy do wykrywania zginania i wypaczania płyty na płycie gotowej na płytce drukowanej lub płytce platerowanej miedzią, a także automatycznie dokonuje oceny OK, NG zgodnie z wynikiem wykrywania.

CHARAKTERYSTYKA

1. Dokładne: precyzyjny laserowy czujnik przemieszczenia czujnika gięcia blachy staje się zniekształcony o wysokiej stabilności;

2) Inteligentny i wydajny:

      Brać zastosowanie szybkiej komunikacji danych, precyzyjnej platformy, technologii wyświetlania danych w czasie rzeczywistym;

    T. Dzięki budowie modułowej prędkość detekcji online może osiągnąć 12,5 m / min, automatyczna identyfikacja odpowiednio OK / NG i odbieranie.

PARAMETR TECHNICZNY

POZYCJA                                                         QQ1000                             QQ 3000

Dokładność inspekcji                                         ± 0,15 mm (standardowy blok skrajni)

Szybkość inspekcji                                               6,5 m / min, 12,5 m / min (opcjonalnie)

Obiekty           Grubość PCB                 0,5 mm ~ 5,0 mm                     0,5 mm ~ 10,0 mm

                      Wypaczenie                           0,3 mm ~ 5,0 mm                     0,3 mm ~ 5,0 mm

                      Rozmiar płyty                     Min: 40 mm × 80 mm               Min: 80 mm × 40 mm

                                                      (Bez płyty rozładunkowej)         (Bez płyty rozładunkowej)

                                                            Maksymalnie: 480 mm x 500 mm           Maks .: 630 mm x 300 mm

Wymiary (dł. × szer. × wys.)                                         3510 mm x 1160 mm x 1050 mm

Waga                                                                               450 kg
