Cytotoxicity Test\

Cytotoxicity\ test\was \made \i \ID\ results\are \w\ 4Figure; \ID \cytotoxicity\evaluation \was \wykonywana \By\ neutral\red wychwytu \assay. Positive \i \negative\ controls\were \Zajęte \toconfirm odpowiednia wydajność testu procedurei \\ ani \to \evaluate\ ID\results \of\CoCrW/\alloy \as \well \as\ tocontrol wrażliwość komórek, wydajność ekstrakcji i innych parametrów testowych. Próbkę że żywotność przedstawia komórki powyżej IC50 \\ () linii uznaje się zanietoksyczny iunderID IC 50\\ () liniait is\ toxic. Discussion \Figure \1A\shows\o\ID\Ecorr\\ w\

\solution\is

\Więcejpositive, co wskazujena lepsze pasywnego tworzenie błony Kiedycompared \to \artificial\ saliva medium.ID \CoCrW \alloy \\ (fig. 1A) wykazało małe wartości gęstości prądu (1,10μA cM2) dla dużej analizowany zakres potencjału wskazując goodcharacteristics\of\ ID\passive \Film \formed\ w\ both\media. ID CoCrW\ alloy\presents/\lower\passivating\current \densities\ w NaCl\ medium\\ \\ SU ggesting \Więcej \passivating\ Film\Na \\ \\ chloreknsodiumniż w sztucznej ślinie. W chronoamperometric krzywe \\ (fig. 1B\i \1C) \showed\ constant\current \\ \\ wartościndensitynawet przy wysokim potencjale, co wskazujena brak wżerów \corrosion. ID\ results\have \shown\ o \CoCrW\ alloypresents tylko uogólnione korozję 0,9 V o dużych wartościach gęstości prądu, zarówno \media. \ characteristicsIm \of\ \ID\ passive\Film \were \investigated przez EIS w Ecorr \i 0,25 VSCE\\. Wyniki \presentedna Figurach 2A i 2B. diagramy fazowe Bode typowe pasywnych systemów o wysokiej wartości obu rzeczywistych i urojonych impedancji przyniskich częstotliwościach. WID \Bode\ diagrams\ID \values ​​ \of \z\ were\about \10 5\Ω\cm² i większy kątniż 75º wykazujące highresistive i pojemnościowe cechy utworzony

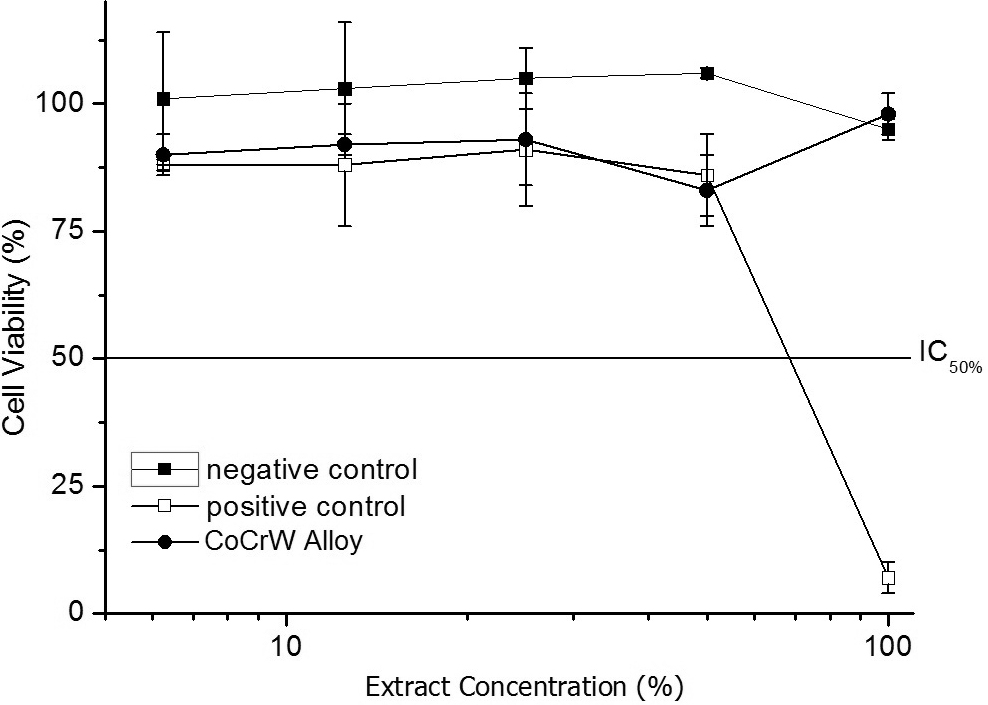

\ Film. diagramy fazowe Bode podkreślić w tym samym mechanizmem\artificial \saliva \i\ sodium\ chloride. Figure\2C \also \showsfittingof wyników doświadczalnych \according\ to\simulated\\equivalent \circuits. Good \agreement\ between\ID \experimental wyniki i równoważne \circuits \proposed\ is\observed \iż\ ID/\entire\range\ of\studied \frequencies\ suggesting\qualitatively \ID \same \mechanism\ w\both \media. \\ foliiID utworzonana podłożu chlorku sodu (Fig. 2B)zostala\\ \\ jakościnbetterniż utworzony w sztucznej ślinie \\ (fig. 2A). \ Figure 4. CoCrW stopu krzywe żywotnością in cytotoksyczne ity Test przez czerwieni obojętnej metodologii wychwytu.  ID kompozycja pasywnej powłoki wynosiła \analyzed\ By\XPS at E corr\\. \ID\ amount\of \chromium \i \cobalt\ w\ID \passive \Film \formed\ w\sodium \chloride \is \greater\ than\w \artificial \saliva. ID \protective\ Film\is \formed\ By\chromium \oxide \w \both

\media

\\ (20).

Niniejsze

\results \were\ also\obtained \By \Hodgson \etto\AL. (21). W\ CoCrbased\ alloys\Tylko \AT \high \potential\\Zostana przyjete \zostana \found \ANOTHER\ state\\of\ chromium \oxidation\ such\as \Cr \\ (VI)\ (21,22).\\. ID\ chemical\ shift\between \co 2\ i\co 3 \is\ very\small \\\ (2224) \indicating \d\ difficulty\to \characterize \ID \oxidation\ state\iż \ID \metallic \surface. ID\ low\amount \of \cobalt \w\ ID\Film \-suggests \o\ it\diffuses \into \ID \solution\ i\it \nie \które \significantly\ contribute\W fazy tlenkowejz \study \ID\\. in \tested \alloy \did\ które\present \toxic\ effects\even \d t \100 \extract\ concentration.+Wszystkie\ ID\ viability\curves+\ are\above \ID \cytotoxicity \index-\Linia \which \means \o\ ID\CoCrW stopnie wpływał cytotoksyczności w \w \assay. W\ w\study \ID\ CoCrW \alloy\ presented\good \behavior\ z \ID\ FORMACJE\of \d\ uniform \passive\ Film\RICH \w\ chromium (III) \oxide\ i\d \lower \amount \of\ cobalt\oxides. ID \Film \formed \w\

0.15

mol.L\1 NaCl\is \Więcej \capacitive \i rezystancyjnyniż ta powstającyw \artificial\ saliva. ID\chemical \complexity \of\ ID\ artificial\saliva \probably \contributes do większej stabilności biernego\ Film. SEM\ i\eDS \Pokaż \o \ID\ CoCrW\alloy \presents \niobium \carbide\ i\silicon \i \manganese \oxides\ as\non metallic\inclusions. Cytotoxicity \tests \validated

\ID\ noncytotoxic\ effect stopu zgodnie z zastosowaną metodykę.ID wyniki tego badania wskazują, że stopy CoCrW z elektrochemiczną i cytotoksyczności punktu widzenia, mogą być stosowane jako biomateriałów do stosowania w protezie w implantach dentystycznych.  \\
