Wysoka przepustowość Mapowanienanoindentation of Cast Inconel ™ 718 Nickelbased Superalloy: Wpływ koncentracji NB (2)

Data wydania:2021-03-19

ID stop poddano obróbce cieplnej do trzech różnych warunkach odpuszczania

\

i\ Solubilisation (S). 965 ° C przez 1 godzinę, anastępnie hartowaniu olejem.\ii

\

Szczyt starzenia wytrącania (P). Po leczeniu solubilizacji, 720 ° C w czasie 8 godzin, anastępnie przez 2 h czasie chłodzenia do 620 ° C, anastępnie 620 ° C w czasie 8 h, a powietrze chłodzące . III\

Overaging (o), po szczytowym starzenia wytrącania 800 ° C w czasie 36 godzin, anastępnie piec chłodzący

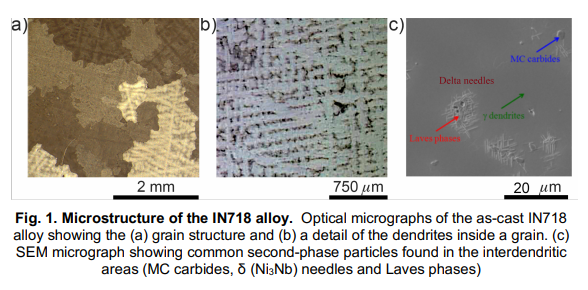

\ Optical mikrofotografie obsady Inconel ™ 718. stop jest przedstawionyna fig. 1 a i b. Mikrostruktura charakteryzuje dużychnieregularnych ziaren w zakresie wielkości milimetrów. Jak zwykle występuje w trakcie krzepnięcia, każde ziarno rozwija się wzrost dendrytów, pozostawiając międzydendrytycznych regionów zdobionych gruboziarnistych cząstek drugich faz, głównie δ (Ni3Nb) węgliki MC Laves fazy, jak pokazanona fig 1c. Frakcje objętościowe węglików MC faz Lavesa i A igieł były 1,3%, 0,6% i 4,4%, odpowiednio. Odstęp ramion dendrytu drugorzędnym 157 mikrometrów ± 23 mikrometrów.

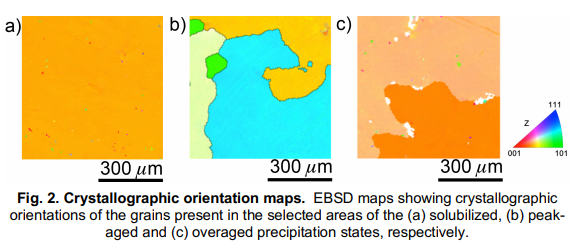

2.pngID obszar pomiarowy, w każdym stanie odpuszczenia, o rozmiarze 640 um x 640 um składa się z jednym lub kilka ziaren, jak to pokazanona EBSD mapy z Fig 2.a, B i C w przypadku rozpuszczonych, pik

aged i przestarzone stanów strącania, odpowiednio, wywoływanie


101; kod kolor wskazuje krystalograficznej kierunkunormalnej do powierzchni, w każdym przypadku.

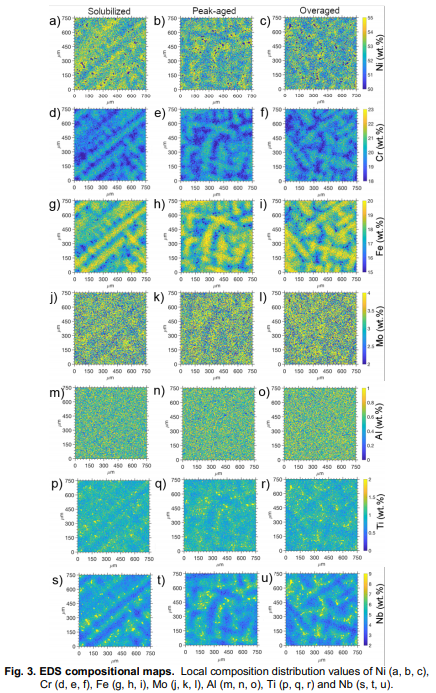

-&#Due z różnymi szybkościami dyfuzji każdego pierwiastka, wydzielenia chemiczne spodziewać się materiału odlewanego w dendrytów skala. Rys 3 pokazuje mapy składu w trzech reprezentatywnych obszarów siedmiunajważniejszych elementów stopowych z tego stopu. Ni, Cr, Fe, Mo, Al, Ti i Nb. Mapy wskazują, że Ni przedstawiononiewielki segregacji wobec przestrzeni międzydendrytycznych i żenie występuje w drugim

phase cząstkami znajdującymi się w obszarach międzydendrytycznych. Z drugiej strony, ponieważ dyfuzja Cr i Fe odbywa się wolniejniż w przypadku innych elementów, [7,8], ale raczej być zlokalizowane w dendrytów obszaru rdzenia. W przypadku Mo i Al, ich zawartość byłaniższaniż dla innych elementów i homogenicznie rozmieszczone wzdłuż różnych cech mikrostruktury. Przeciwnie, Ti oddzielone silnie do międzydendrytycznych obszarach uczestniczy w wytworzeniu drugiej fazy cząstek stałych zawartych w tych obszarach, głównie węgliki typu MC. Wreszcie, Nb segregowane do dendrytów obszaru zewnętrznego, w obszarze międzydendrytyczne i cząstki drugiego

phase. W rezultacie i mimo, że średnia zawartość Nb wynosiła 5,1% wag., Zawartość Nb rdzenia dendrytów, było takniskie jak 2% wag., Podczas gdy poziomy Nb w regionach międzydendrytycznych, od cząstek drugi3.pngphase, wynosił 8% wag.. Fazy ​​Laves i A igieł pojawił się jako wyspy zawierają około 25% wag. Nb. Nie stwierdzono istotnych różnic pod względem segregacji chemiczną ze stanem odpuszczanie, co oznacza, że ​​temperatura i czasnie były wysokie i wystarczająco długa, odpowiednio, w celu homogenizacji składu chemicznego znalezione.

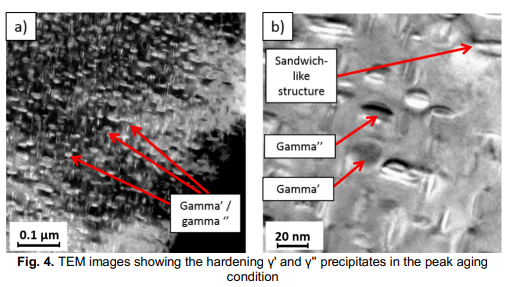

---Finally wytrącają się w piku starzonych warunkach scharakteryzowano za pomocą TEM. Matryca stop zawiera fazę składającą FCCna bazie Ni roztworze stałym. Matryca jest wzmocniona przez „fazy o składzie Ni3 (Ti, Al) i BCT«»FCC międzymetalicznej fazy o składzie Ni3Nb powstałego podczas starzenia [9]. Rys.4 pokazuje obrazy TEM próbki w szczytowej kondycji wieku w różnych powiększeniach. W „” osad wykazują wydłużony kształt płyty, wywoływanie

101, jak”osad prawie sferoidalnego. Obie miały średnią wielkość 20nm. Obecność kompleksu osadów składa się z dwóch połówek4.pngspheroidal \"cząsteczki umieszczoną '' płyta

shape osad można również zauważyć, jak to pokazanona fig. 4b.

&#--

\

5.png2.2.

mechaniczne właściwości twardość (H) i zmniejszenie modułu sprężystości (ER) mapy dla rozpuszczonych, pik

aged i przestarzone wytrącanie stan pokazanona fig. 5,d df, odpowiednio. Średnie wartości twardości, bez brania pod uwagę cząstki drugim etapie były 4.7, 7.8 i 6.2 GPa dla rozpuszczonych PEAK

aged i przestarzone utwardzenia, odpowiednio. Jednakże, wartości twardości wykazywały silnenachylenie w dendrytów skalę, oniższej wartości w rdzeniach dendrytów, które mają tendencję do zwiększania się w kierunku obszarów międzydendrytycznych (fig. 5.a

C). Różnica twardości między dendrytów i regionu rdzenia międzydendrytycznych\---wasna poziomie 2 GPa, w zależności od stanu równowagi. Ponadto, druga faza znajdujące się w przestrzeni międzydendrytycznych, głównie węgliki typu MC, przedstawiononajwyższe wartości twardości (do 30 GPa).--- \\

Wyślij wiadomość do tego dostawcy

  • Do:
  • SHANGHAI CONLY VALVE CASTING CO., LTD
  • *Wiadomość:
  • Mój e-mail:
  • Telefon:
  • Moje imię:
Bądź ostrożny:
Prześlij szkodliwą pocztę, wielokrotnie zgłaszano, zablokuje użytkownika
Ten dostawca skontaktuje się z Tobą w ciągu 24 godzin.
Nie ma teraz pytania o ten produkt.
top
