ABSTRACT

Obecne prace pokazują, że eksperymenty ekspansji termicznej mogą być wykorzystane do pomiaru temperatury c-solvus czterech Ni-base jednokrystalicznych superstopów (SX), jeden z Re & i trzy warianty Re-free.W przypadku CMSX-4 wyniki badań są w dobrej zgodzie z numerycznymi wynikami termodynamicznymi uzyskanymi za pomocą ThermoCalc.Dla

trzy eksperymentalne stopy wolne od Re-free, wyniki eksperymentalne i obliczone sąblisko.TransmisjaMikroskopia elektronowa pokazuje, że skład chemiczny faz c można racjonalnie dobrze przewidzieć.Używamy także rezonansu USG & spektroskopia (RUS) pokazująca, jak współczynniki elastyczne zależą od składu chemicznego i temperatury.Wyniki są omawiane w świetle poprzednich wyników, o których mowa w literaturze.Podkreśla się obszary wymagające dalszych prac.

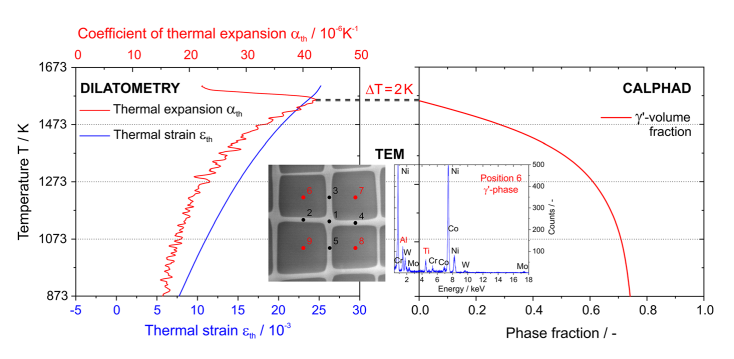

GRAFICZNE ABSTRACT

Wprowadzenie

Ni-oparte superstopy kryształowe (SXs) są wykorzystywane do produkcji turbin łopatek, które działają w temperaturach powyżej 1000 C. Muszą one wytrzymać widmo aloadowe, które obejmuje pełzanie, zmęczenie termiczne i korozję cieplną.Siła pełzania, odporność na powolne, ale ciągłe nagromadzenie napięcia, jest niezwykle ważna.Dobrze wiadomo, że SXy opierają się na swojej wytrzymałości na mikrostrukturze, która składa się z mikrometrów cuboidalnych cząstek C. & (struktura kryształu: uporządkowana faza L12; frakcja objęto ściowa: 70 vol.%), które są oddzielone cienkimi kanałami c (struktura kryształu: fcc; frakcja objętościowa: blisko 30 vol.%), np. [1 821114].Struktury krystaliczne obu faz są podobne, w ten sposób przy chłodzeniu z wysokich temperatur uporządkowane c-cząsteczki mogą być spójne & w matrycy c.Siatka stała d z obu faz różnią się.W pojedynczym krysztale Ni-base

nadstopów, często znajduje się: dc & D.C.Spowoduje to wzrost energii naprężania elastycznego, np. [5, 6].Ten błąd i niektóre z jego konsekwencji, np. jego wpływ na kształt cząstek C, & w sprawie brzoskwiń 26811; Ko 1683;hler siły działające na przemieszczenia kanału, na spływie i na tworzenie międzytwarzy sieci przemieszczeń, były i nadal są przedmiotem dyskusji w literaturze, np.[7 8211115].Zamówione c- & Cząsteczki stanowią przeszkodę w przemieszczeniu.

Nie są one całkowicie nieprzeniknione, ale jest to trudniejsze dla przemieszczeń do przejścia przez uporządkowaną fazę c niż przez fcc & Kanały.Sztuka wzornictwa SX polega częściowo na tym, by przemieszczenia w fazie c mogły być tak trudne, jak to tylko możliwe. &

Zmień siłę pełzania.Trudne cięcie wiąże się ze wzrostem energii granicznych antyfaz (APB), np. [16 Sa821120], które wynikają z jednego z najbardziej widocznych mechanizmów elementarnych w plastyczności krystalicznej: sparowania fazy c, np., & [21 28211123].Podczas gdy w literaturze istnieją nieporozumienia w zakresie specyficznych aspektów tego procesu cięcia, SX badacze ze środowisk akademickich i przemysłu uważają, że pożądane jest projektowanie stopów o dużej frakcji c-wolumenu, wysokiej & c-solvus tem- & Peratura i skład chemiczny, który powoduje powstanie wysokoplanarnej energii uskoku, która wpływa na fizyczny charakter APB i wady układania.W porządku. &

Solvus temperatura została uznana za szczególnie ważną i została podkreślona jako temperatura referencyjna w wielu publikacjach SX naukowych i technologicznych, np. [24 228211131].

Obecne prace przyjrzą się bliżej termodynamicznym wła ściwościom czterech SXs, ERBO/1 (ze stopą typu Re,CMSX-4) i trzech wariantów ERBO/15 (bez Re-free, z wyższymi poziomami Mo, Ti i W).Wykorzystuje rezonansową spektroskopię ultradźwiękową (RUS) i rozszerzenie do pomiaru sztywności sprężystości i współczynników ekspansji termicznej w funkcji temperatury.Ostatnio wykazano, że te cztery stopy różnią się pod względem właściwości pełzania [32, 33].
