4.2.Wpływ obróbki cieplnej i anizotropii na właściwości Creepu

Po pierwsze, rozważyliśmy efekt morfologii ziarna na właściwości pełzania.W jak-budowany stan, zarówno HX, jak i HX-okazy z formacją zboża kolumnowego (rys. 5).Kształtowanie ziaren kolumnowych jest zjawiskiem naturalnym w materiałach wytwarzanych przez dodatki.Zostało to udowodnione przez wielu naukowców z różnych stopów [28,29].Ziarna kolumnowe przypisuje się głównie wzrostowi ziarna epitaxicznego, będącemu konsekwencją warstwy.-przez-warstwy z szybkim ogrzewaniem i chłodzeniem podczas procesu SLM [30].Powszechnie wiadomo, że materiały posiadające kolumnową morfologię ziarna wykazują lepsze wła ściwości pełzania [31].Chociaż HX-a jak-Zbudowany okaz miał wiele pęknięć, wykazywał lepsze właściwości pełzania niż okaz HX.The HX-Wła ściwości pełzania pionowego okazu wykazały 1.46 razy dłuższy okres pełzania niż pionowy okaz HX w-budowany stan (rys. 10a).Ponadto dodanie itru do HX-okaz uformował tlenki Y i Si (rys. 4) i przedłużony okres trwałości pełzania w porównaniu do próbki HX.Właściwości pełzania poziomego jako-wykonane próbki są przedstawione na rysunku 10b.W próbkach poziomych, HX-okaz wykazał niższą żywotność pełzania w porównaniu do próbki HX.Wynika to z obecności pęknięć prostopadłych do osi naprężeń (rys. 1b).W rezultacie, okaz HX havingmniejsza liczba pęknięć (rys. 1a) wykazała dłuższy okres pełzania niż HX-na okaz.Jednakże, ze względu na pęknięcia i kolumnową morfologię ziarna w-budowany stan, anizotropowe właściwości pełzania dominowały zarówno w HX, jak i HX-z okazów.Przetwarzanie roztworu zmieniło mikrostruktury HX i HX-z okazów.Po obróbce cieplnej roztworu próbka HX wykazała równoosioną morfologię ziarna, a orientacja stała się przypadkowa (rys. 8a).Z drugiej strony, HX-okaz zachował morfologię kolumnową (rys. 8b).Analiza SEM w odniesieniu do HX-a jak-budowana próbka na granicy ziaren ujawniła powstawanie węglików na granicy ziaren, wskazując, że efekt klinowania granic ziaren utrzymał morfologię ziarna kolumnowego (rys. 7a).FE-Analiza SEM została przeprowadzona na granicy ziaren w HX-okaz ST do znalezienia faz na granicy.MC (Si, Y), (Mo, W)6C i węgliki Cr23C6 utworzone na granicy ziaren (rys. 7b).Granica ziaren przypinana przez węgliki ostatecznie utrzymuje kolumnową morfologię ziarna.Kolejna istotna różnica między HX a HX-a próbki ST to powstawanie węglików M6C wewnątrz HX-ziarna okazu (rys. 9a).Yttrium promuje wysoką gęstość cienkiego Mo-bogate węgliki i większy tlenek wewnątrz ziarna (rys. 9a).Przebieranie się wzdłuż pionowego kierunku HX-okaz ST (29.6 h) był osiem razy lepszy od okazu HX ST, a wydłużenie Creepructure stało się prawie podwójne niż okaz HX ST (rys. 10c).The HX-morfologia ziarna okazu ST była podobna do morfologii bezpośrednio utwardzonej (DS) Ni-na bazie superstopów [29].Granice ziarna normalne dla osi naprężeń są zazwyczaj miejscami inicjowania pęknięcia w konwencjonalnie odlewanych nadstopach.Dlatego morfologia ziarna kolumnowego poprawia życie pełzania.Tak więc, HX-pionowy okaz ST wykazywał lepsze wła ściwości pełzania niż pionowy okaz HX ST.Z drugiej strony badanie pełzania HX ST powodowało niską żywotność i wydajność pełzania ze względu na równomierną morfologię ziarna w okazie HX ST.Za poprawą życia pełzania w HX stoją dwa dodatkowe powody-pionowy okaz ST.Po pierwsze, formowanie węglików M6C wewnątrz ziaren w okazie HXa (rys. 9a) również wpływa na poprawę żywotności pełzania w HX.-pionowy okaz ST.Po drugie, tlenki Y i Si są stabilne nawet w wyższych temperaturach;poprawiają również odporność pełzania poprzez hamowanie przemieszczenia;Ponadto węgliki graniczne ziarna kontrolują przesuwanie się granic ziarna, co prowadzi do niższego współczynnika pełzania w HX-okaz (rys. 13).

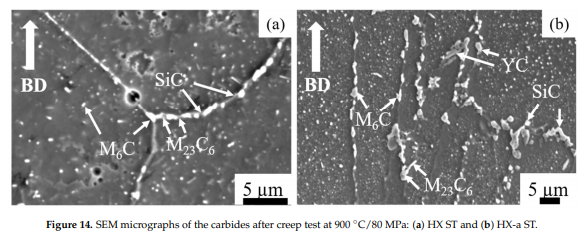

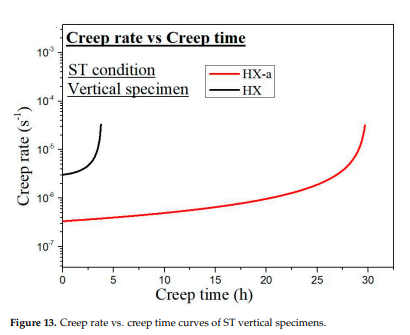

Ponadto formowanie węglików ciągłych na granicy ziarna (rys. 14a) powoduje niską wydajność;Ponieważ węgliki są kruche, gdy jądra pęknięcia, rozmnaża się szybko, zmniejszając wydłużenie (rys. 10c).Jednakże, z porównania rys. 6d i rys. 14b, węglik dyskretny wzrósł podczas badania pełzania w HX-ST i poprawa przewodności pełzania, ponieważ węgliki te (rys. 14b) opierają się na przesuwaniu się granicy ziaren i powstającym powstawaniu pęknięcia.Przeprowadzono również badanie pełzania na ciepło roztworu poziomego-poddane obróbce okazy.W HX-okaz (rys. 1b), te pęknięcia ustawiają się prostopadle do osi naprężeń, a stężenie naprężeń na czubku pęknięcia wzrasta.Łatwe rozprzestrzenianie pęknięcia powoduje niskie właściwości pełzania.Horyzontalna próbka HX wykazała lepsze życie pełzania niż HX-pozioma próbka (rys. 10d), ponieważ pierwsza miała mniej pęknięć (rys. 1a).
