1.0 Wprowadzenie

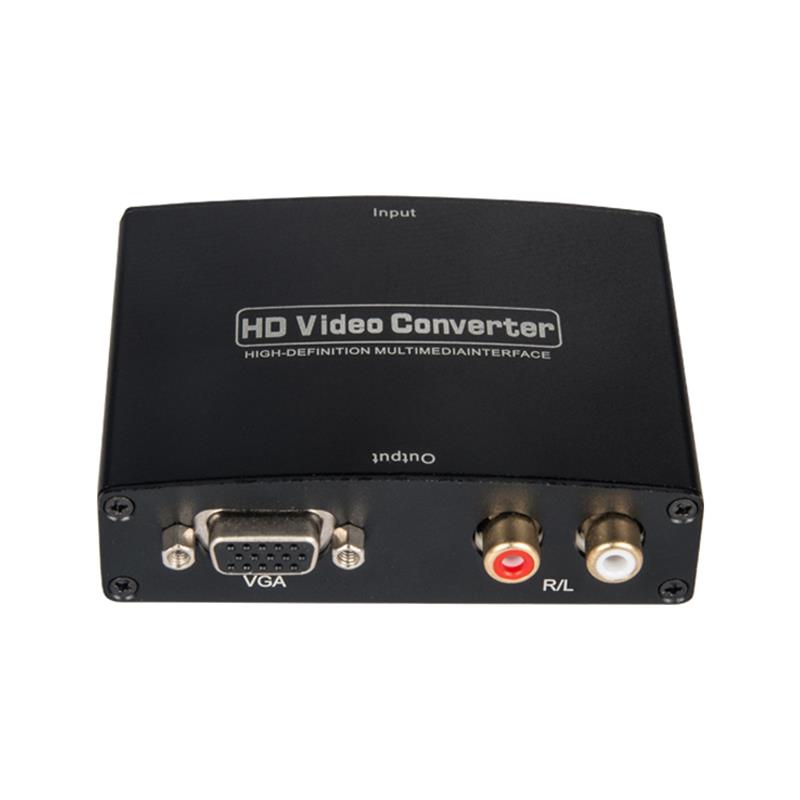

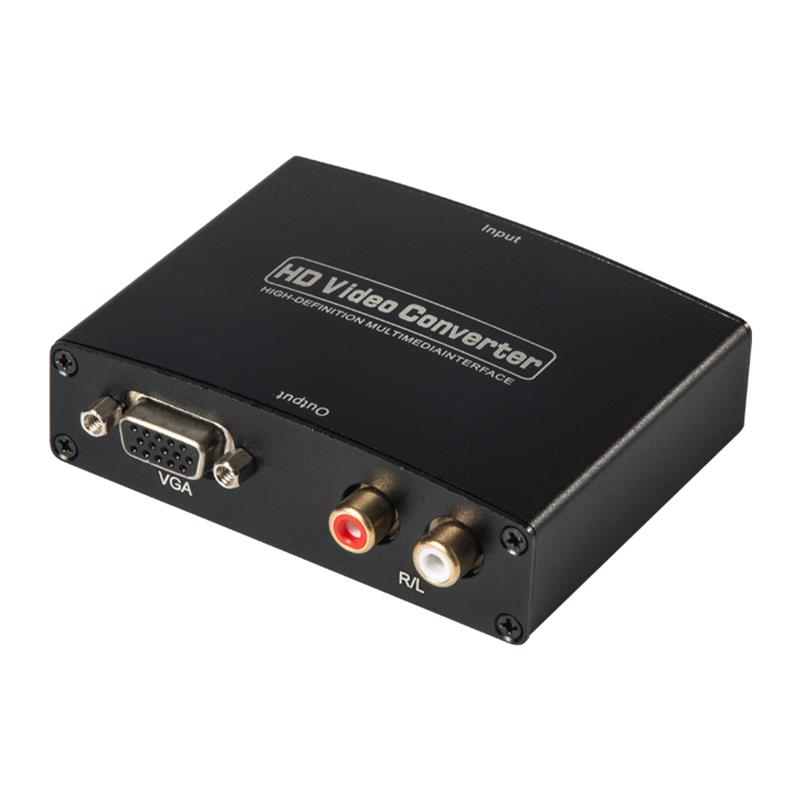

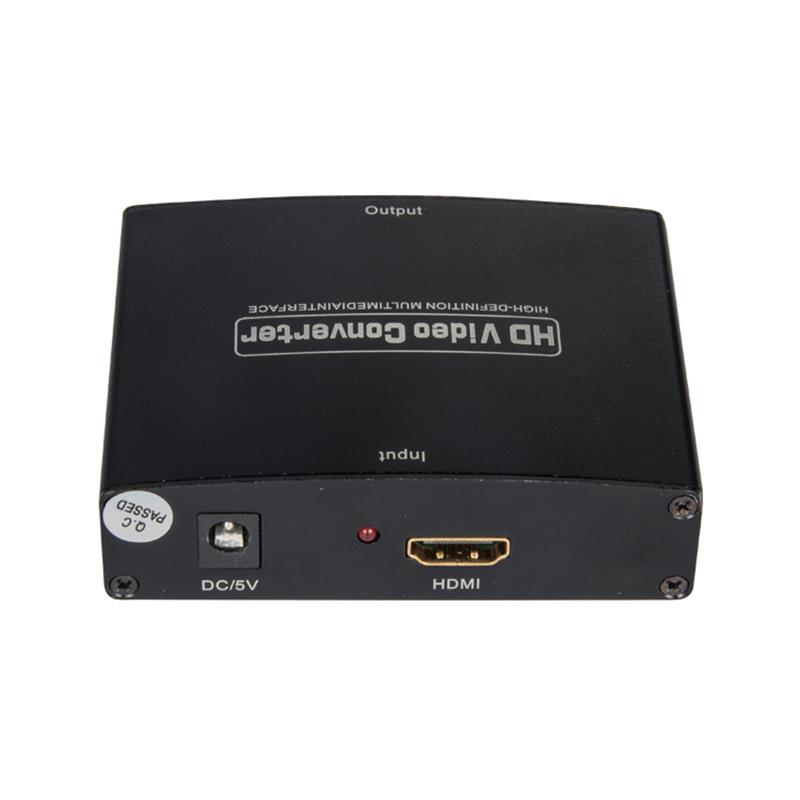

Ten rodzaj HDMI do VGA+R/L Konwerter zamienia cyfrowy sygnał HDMI w analogowy obraz VGA i sygnał dźwiękowy R/L.Pozwala to użytkownikom cieszyć się ich wysokiej rozdzielczości obrazu i dźwięku podczas oglądania filmów lub gry na tradycyjnych monitorach lub projektorach VGA.

Oferuje rozwiązania dla cyfrowego centrum rozrywki, sprzedaży detalicznej HDTV i witryny, HDTV,   STB, DVD i projektor fabryki, szum przestrzeni i bezpieczeństwa, kontrola centrum danych, dystrybucja informacji, prezentacja sali konferencyjnej, szkoła i korporacyjne środowisko szkoleniowe.

2.0 Funkcje

Seria wzmacniacza HDMI Switcher posiada wiele funkcji, które pozwalają im działa ć w lepszy sposób.wśród tych funkcji znajdziesz:

1 28289; Łatwe w użyciu: Instaluj w sekundach, bez potrzeby ustawiania.

2,12289; konwersja: Może przekształcić kompletne HDMI w VGA wideo i R/L audio

Wyjście.

3,12289; Obsługa HDCP 1.2

Obsługa 165MHz/1.65Gbps na kanale (6.75Gbps na wszystkich kanałach) przepustowość HDMI wejściowa.

5-cio 12289; Obsługa analogowego obrazu do UXGA i 1080p z 10-bitowym DAC

6,12289; Led wskazuje tryb sygnału i zasilania.

7.2889; Zasilanie (proszę odnieść się do parametru technicznego).

3.0 Akcesoria opakowaniowe:

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

1.HDMI DO VGA CONNERTER---------------------------------------------------------------

Dwa.5V DC Power Adaptor---------------------------------------------------------------------

3.User Manual---------------------------------------------------------------------------

4.0 Specyfikacje

Input Video Signal----------------... 0.5-1.0 wolts p-p

Wpis DDC Signal------------------... 5-wolty p-p (TTL)

Powiązanie z danymi------------------------------------------------------------- HDMI A   (19pin)

Wyjściowe połączenie-------------------------------------------------------------- VGA, R/L Audio

Wejście wideo HDMI   format------------------------ 480i/576i/480p/576p/720p/1080i/1080P

VGA   video wyjściowy format--------------------- 480i/576i/480p/576p/720p/1080i/1080P

Audio wyjściowy format----------------------------------- 2 kanał LFCM

Częstotliwość pionowa   Range... 50/60Hz

Wideo wejściowe   Wzmacniacz Szerokości-------------------------------------------------------------- 1.65Gbps/165MHz

Size(LxWxH)----------------------------------------------------------------- 8x68x25.5mm

Waga (Net---------------------------------------------------------------- 0.68Kg

Gwarancja... Ograniczona gwarancja... 1 Rok Części i   Pracy

Działanie   Temperatura... 0 do +70 nic wspólnego;

Operując Wilgotność... 10% do 85% RH (nie)   kondensacja)

Temperatura magazynowa----------------------------------------------------------------     -10 do +80 nic wspólnego;

Magazyn Humidity... 5% do 95% RH (nie   kondensacja)

Zewnętrzna moc   Zaopatrzenie------------------------------------------------------------------ DC 5V 1A

Zużycie energii... 5W

Komórka Łącznika------------------------------------------------------------- CE,FCC,ROHS

Power Supply... CE,FCC,PSE,TK,UL

AC Power Adapter--------------------- US standard, Wielka Brytania   i tak dalej

User Manual--------------------------------------------------------------------- Wersja angielska
