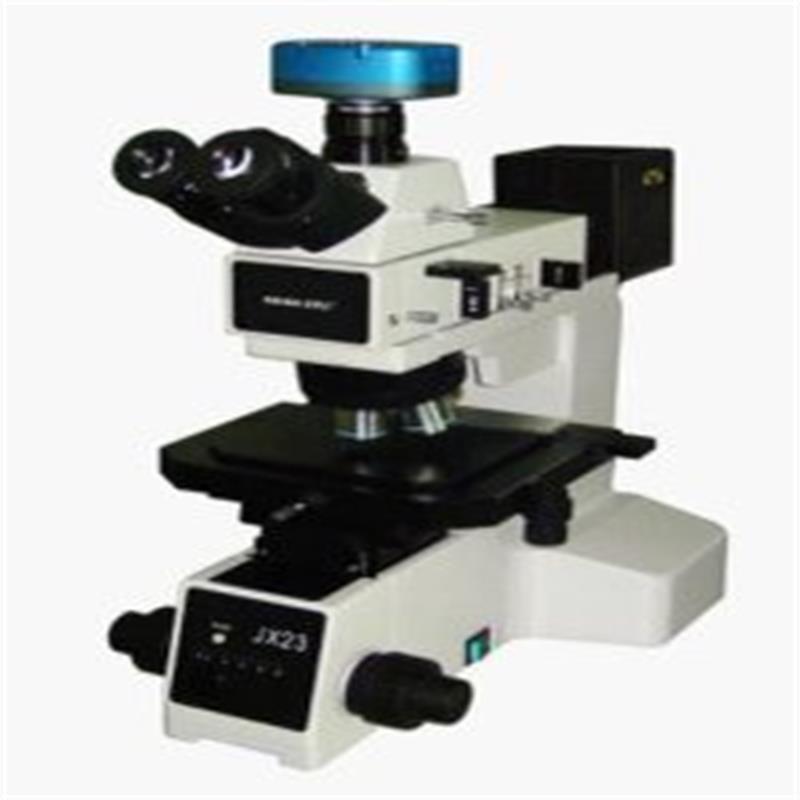

PCB   Mikroskop metalograficzny (JX22 / JX23-RT)

STOSOWANIE

Służy do pomiaru i analizy małych obiektów, takich jak komponenty układu scalonego i mikrosekcje.

CHARAKTERYSTYKA

1. Optymalna ścieżka optyczna zapewniająca najlepsze efekty obrazowania.

2) Oprogramowanie wewnętrzne można dostosować do wymaganej specyfikacji.

3) Przyjazne dla użytkownika oprogramowanie, łatwe do osiągnięcia dokładne pomiary i analizy długości, powierzchni, promienia, osi, kąta i innych powiązanych wymiarów.

4 Możliwość robienia zdjęć, pomiaru i przechowywania ich w prosty sposób.

PARAMETR TECHNICZNY

POZYCJA                                             JX22                                           JX23-RT

Główny korpus                                                           Pionowo

Powiększenie optyczne                 50X ~ 600X                         50X ~ 500X (1000X opcjonalnie)

Elektroniczne powiększenie             90X ~ 1150X                                 90X ~ 900X

Soczewka oka (szeroki widok)                                           10X

Soczewka polowa (achromatyczna)                 5X, 10X,                               5X, 10X, 20X,

                                                    40X, 60X                             50X (100X opcjonalnie)

Ciemne pole                                         Nie                                   Tak (można zmierzyć zielony olej)

System oświetleniowy             Oświetlenie opadowe 6V20W, regulowane             Oświetlenie opadowe 6V100W, regulowany halogen

                                    jasność halogenowa z efektem od           jasność z efektem polaryzatora.

                                    polaryzator.

Model CCD                                     WD-300C, WD-300C2 / TCC-2.0CL

Kamera CCD                                               3 000 000 megapikseli

Precyzja                                                           ± 0,0006 mm

Specjalna funkcja                                           Test wielkości ziarna metalu
