1.0 Wprowadzenie

1.2154 dystrybucja rozdzielczości SDI pozwala na jednoczesne wyświetlanie 1-SDI, HD-SDI lub 3G-SDI do 4 SDI/HD-SDI/3G-SDI.Ten produkt jest wbudowany w automatyczną identyfikację i kompatybilny z SD-SDI, HD-SDI, 3G-SDI wszystkich format ów sygnału SDI.Jest to wspornik 2.97Gbps pasma i obsługuje bezprzewodową transmisję na duże odległości.

2.0 Funkcje

1.         1 SDI   wejście   sygnał   podzielone   do 4   SDI   zlew   urządzenia.

Dwa.         Obsługuje format SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s).

3.         Wbudowana równowaga kablowa, odzysk zegara i napęd.

4.         Obsługuje rozdzielczość aż do 1200+doublics 35120;1080@60Hz.

5.         Obsługuje sygnały wejściowe i wyjściowe do 300m dla sygnałów SD, 200m dla sygnałów HD i 100m dla sygnałów 3G.

Sześć.         Obsługuje wejście napięcia 5-12V.

Pakiet 3.0

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

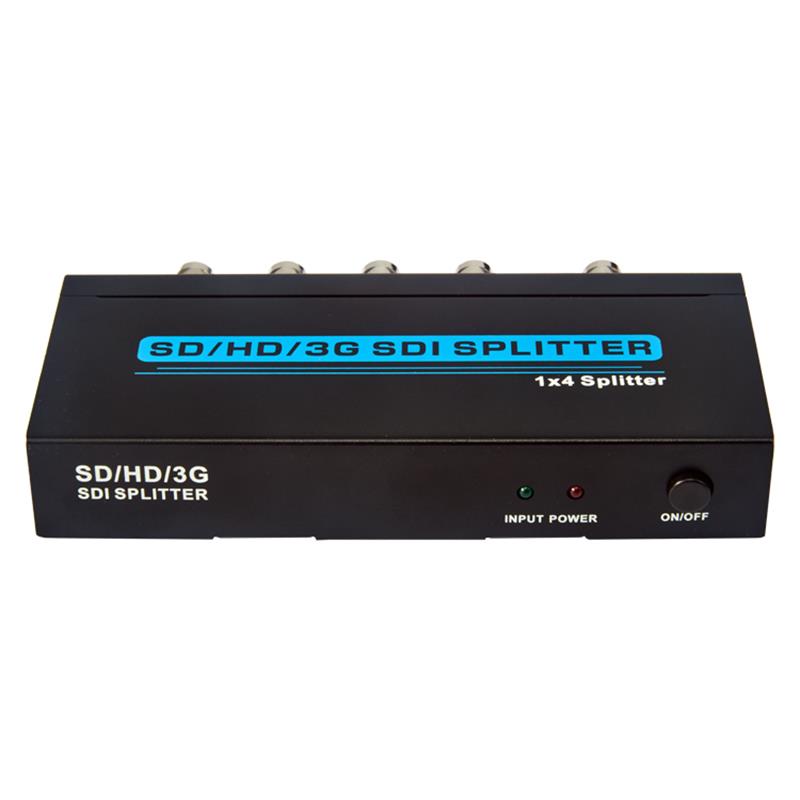

(1)1x4 SDI Splitter -----------------------------------------------------------------------------

(2)5V1A DC Power Supply adapter ---------------------------------------------------------------

(3)Operacja Manual ---------------------------------------------------------------------------

4.0 Specyfikacje

Częstotliwość i Szerokość----------------------------------------------------------------------------------

SDI Splitter Input Port-------------------------------------------------------------------------

SDI Splitter Output Ports---------------------------------------4 x BNC Porty wyjściowe kobiet

Power Supply--------------------------------------------------------------------------------------

ESD Protection Human Body Model------------------------------------------------------------------ -

    Pomiary 1777; 4kV (wyładowanie kontaktowe)

Wymiary (mm------------------------------------------- 150 (L) X 65(W) X 25 (H)

Waga-----------------------------------------------------------------------------------------------

Operująca Temperatura--------------------------0 compliance 176C ~ 40 complitus 176C / 32 complitues ~ 104 172compace;F

Temperatura magazynowa------------------------------20 niespotykane w pozycji 176C ~ 60 niespotykane w wymiarze 176C ----- ----------------------F ~ 140 176F

Względna Wilgotność---------------------------------------------------------------------------------

Power Consufiction (Max---------------------------------------------------------------------------------
