1.0 Opis produktu

HDMI Switch jest produktem, który może przełączyć wielogrupowe sygnały HDMI na jedno urządzenie wyświetlające wysokiej rozdzielczości, takie jak HDTV za pomocą ręcznego przycisku.W ten sposób można uniknąć częstego podłączania i odłączania kabli.To może zoptymalizować system kina domowego do najlepszego efektu.

2.0 Funkcje

1.Przełączanie odbywa się automatycznie przez siebie, gdy sygnał jest obecny w portach.

Dwa.Obsługa protokołu HDCP i zastosowanie do urządzenia źródłowego i wysokiej rozdzielczości   wyświetlacz, taki jak DVD i HDTV, które mają porty HDMI lub cyfrowe   i są zgodne z protokołem HDCP.

3.Obsługa wysokich rozdzielczości:480i/p,5720i/p,1080i/p oraz   3840.doublic35120;2160@25/30Hz

4.Obsługa HDMI1.4

5.Rozszerzyć odległość transmisji i poprawić sygnał transmisyjny.

Sześć.kompatybilny z DVI za pomocą adaptera HDMI TO DVI.

7.Plug-and-play.

Osiem.Wygodne łączenie wielogrupowych sygnałów wejściowych do wyświetlania na jednej telewizji HDTV.

Dziewiątka.Oszczędzaj przestrzeń.Pozwala na używanie jednego urządzenia wyświetlającego wysokiej rozdzielczości przez kilka źródeł   jednocześnie.

10.Konstrukcja obudowy metalu i ogólna osłona bez zakłóceń sygnału.

11.Selec, doń.355;116; port wejściowy swobodnie.

12.LED wskazuje sygnał i tryb zasilania.

13.Zasilanie zasilania(Proszę odnieść się do parametru technicznego)

3.0 Akcesoria opakowaniowe

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

HDMI 4x1 switcher--------------------------------------------------------------------------

5V DC Power Adaptor------------------------------------------------------------------------

Zdalny kontroler----------------------------------------------------------------------------

IR Receiver Extension Cable ---------------------------------------------------------------

User Manual------------------------------------------------------------------------------

4.0 Zastosowanie

Przełącza on kilka tras sygnałów HDMI z urządzenia źródłowego, takich jak DVD, odbiornik satelitarny, zestaw-top Box, DV Aparat, odbiornik A/V i inne urządzenie z dostępem do wysokiej rozdzielczości, takie jak wyświetlacz HDTV i płaski ekran HDMI.

5.0 Parametr techniczny szczegółowo

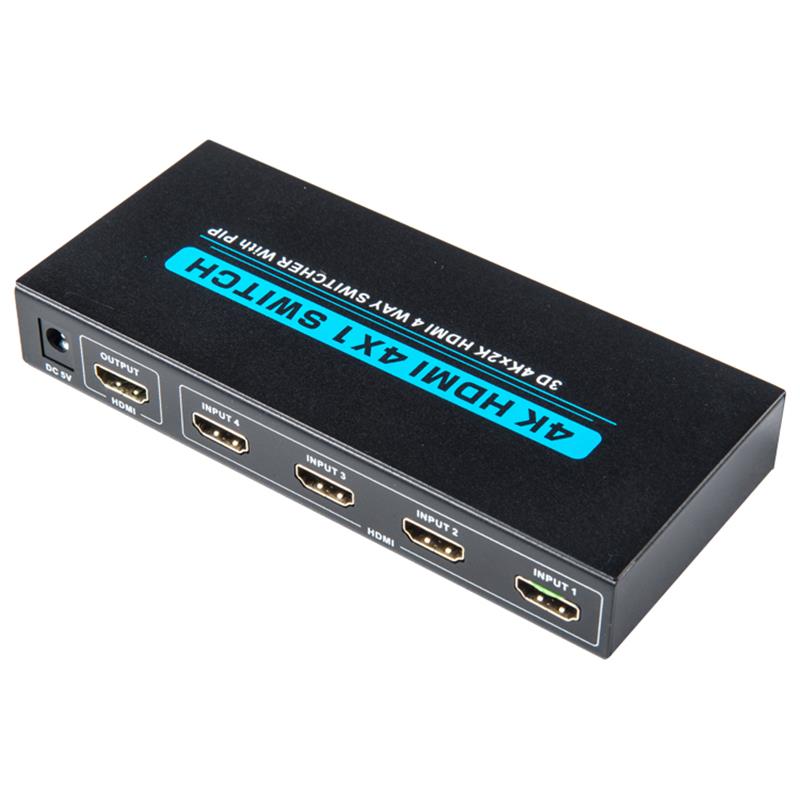

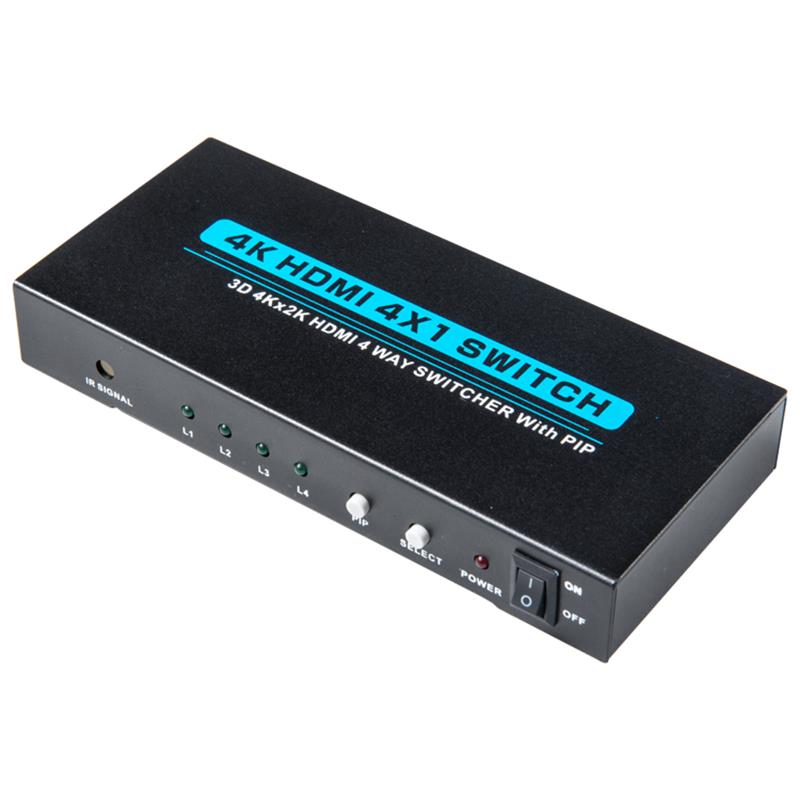

HDMI 4X1 POŁĄCZNIK Z PIP

Produkt------------ 4X1 HDMI SWITCH

Źródło HDMI   Port------------------------------------------------------------------ 4

Wyświetl urządzenie   Wyjście z portu... 1

Port źródłowy   Połącz------------------------------------------------------------------ 19 PIN HDMI(TYP)

Wyświetl port urządzenia   Połącz---------------------------------------------------------------- 19 PIN HDMI(TYP)

HDCP Compliant------------------------------------------------------------- TAK

Źródło   Wybór urządzenia... Wciśnij przycisk IR   Zdalne sterowanie

Inut Video Signal-------------------------------------------------------------- 0.5-1.0 Volts P-P

Wprowadzenie sygnału DDC-------------------------------------------------------------------- 5 Volts P-P(TTL)

Głęboki Kolor... 36bit

Single Link Range-------------------------------------------------------------- 3840*2160

HDMI Version--------------------------------------------------------------- HDMI1.4

Band--------------------------------------------------------------------- Do 340Mhz

Sygnał Speed... Do 10.2Gbps

Czas wprowadzania danych   Kabel--------------------------------------------------------------- PS3 community 888044;10M zabójstwo 65307; BLUE   DVD na poziomie ogólnym 88804410M

Czas trwania   wyjście kablowe----------------------- zabójstwo

Standard kablowy----------------------------------------------------------------- 28AWG HDMI1.4

Częstotliwość pionowa   Range------------------------------------------------------------------ 25/30Hz

Moc   Konsumpcja------------------------------------------------------------------- 3.5 Waty

Działanie   Temperatura... 0,84851; TOO 70-845151;

Pracujące napięcie------------------------------------------------------------------- DC 5V

Power Adaptor... 5V 1A

Net Weight (Kg)-------------------------------- 0.3

Rozmiar: L 2115W.215H. 154, 2152269, zabójstwa typu 211523.5

6.0 Opis PIP

podgląd obrazu (PiP)

Uwagi

1.Jeżeli rozdzielczość źródła sygnału wejściowego powyżej 1080p, produkt ten nie obsługuje funkcji PIP;

Dwa.Model 822004Kw formacie telenowelowym: w niniejszym podręczniku odnosi się do rozdzielczości ponad 1080P@60Hz.

3.Jeśli istnieje nowy wpis źródła sygnału, bez " Tryb 4 k " po lewej stronie ekranu pojawi się nowy obraz;

4.Dla obrazka w funkcji obrazu produktu,, pomocniczy obraz kanału może być wyświetlany tylko w stałej wielkości;

5.Dla obrazu w funkcji obrazu produktu, pozycja małego obrazka w ustalonym stopniu odpowiada źródłu wejściowemu.
