Dziękujemy za zakup naszego produktu.Aby zapewnić bezpieczeństwo i wiele lat, co\35539;39; Bezprawne działanie produktu, należy zapoznać się z instrukcją przed użyciem tego produktu.

OPIS 1.0

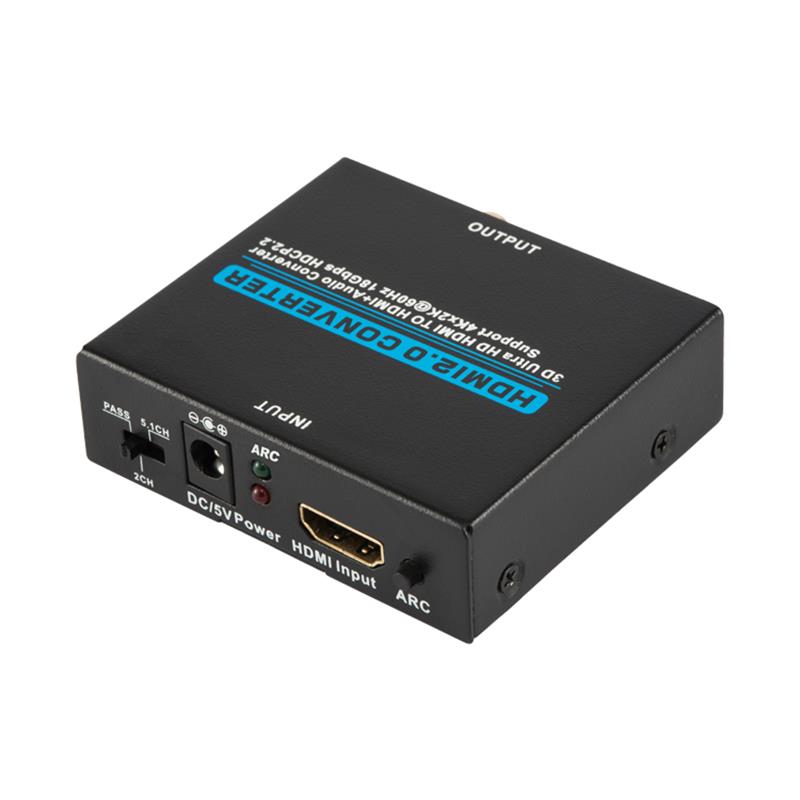

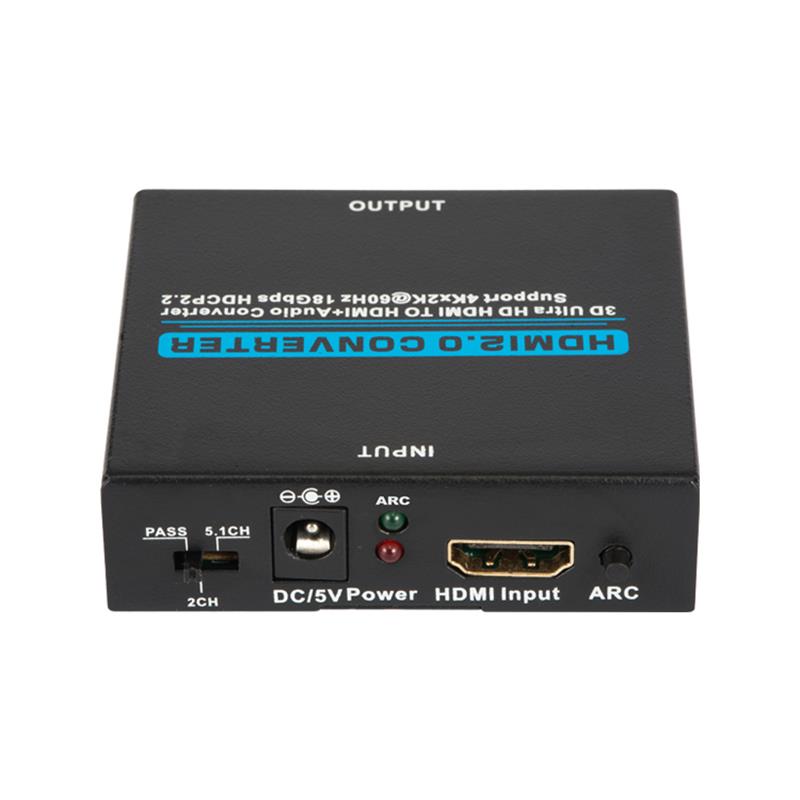

Urządzenie to jeden ekstraktor audio HDMI z obsługą HDR, ARC, 3D i 4KX2K, który może łatwo przełączyć wiele źródeł HD lub jednego inteligentnego źródła MHL na jeden wyświetlacz HD.Także każdy ze źródeł wejściowych obsługuje ekstrakt audio za pomocą kanału audio SPDIF i LR.Funkcja ARC obsługuje funkcję, która może przywrócić audio do odbiornika AV.

2.0 FEATURES

1.Wejście: HDMI x 1(HDMI/MHL 1 port obsługuje MHL).

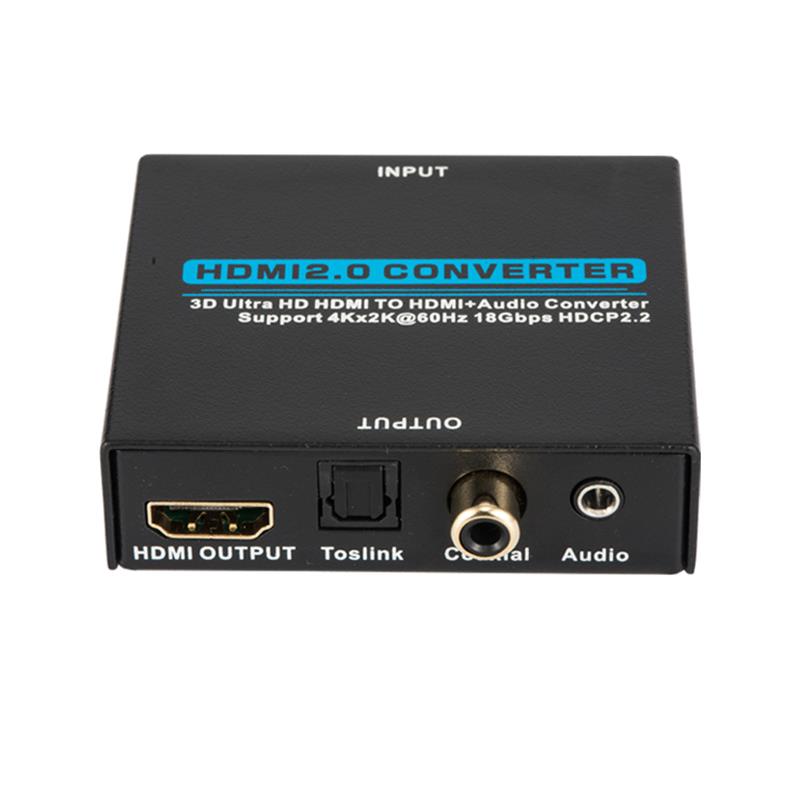

Dwa.Wyjście: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

3.zgodny z HDMI2.0, HDCP2.2 i DVI 1.0;

4.Obsługa formatu wideo do 4k2k@ 30Hz 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4:4,i do 4k2k@60Hz 12bitem YCBCR 4:4:4;

5.Obsługuje 12-bitowy Głęboki Kolor na kanale, maksymalnie 36-bitowy wszystkie kanały.

Sześć.Obsługa 3.0Gbps TMDS/600MHz piksel clock rate per channel, maksimum

  Całkowita wydajność TMDS to 18Gbps.

7.Obsługuje nieskompresowany dźwięk, taki jak LFCM.

8.Obsługuje skompresowane audio, takie jak DTS Digital, Dolby Digital, DTS-HD,

    i Dolby True HD.

9.Obsługuje przejazd HDMI.

10.Obsługuje cyfrowy surround do 7.1CH na wyjściu HDMI.

11.Wsparcie do 5.1CH cyfrowy surround na wyjściu Toslink.

12.Obsługuje do 2.0 kanał analogowy stereo na wyjściu stereo.

13.Obsługuje Standard Audio, DSD Audio, i HBR (HBR) Audio.

14.Wspiera ARC (kanał powrotu audio).

3.0 DOSTĘPSTWA DLA OPAKOWANIA

1.HDMI/MHL ekstraktor audio ------1 PCS

2.Instrukcja obsługi...

3.Zasilanie------------------------------1 PCS

4.0 WNIOSEK

Przełącza on kilka tras sygnałów HDMI z urządzenia źródłowego, takich jak DVD, odbiornik satelitarny, zestaw-top Box, DV Aparat, odbiornik A/V i inne urządzenie z dostępem do wysokiej rozdzielczości, takie jak wyświetlacz HDTV i płaski ekran HDMI.

5.0 JAK TO DZIAŁA

1.Użyj kabla HDMI do podłączenia źródła HDMI do portu wejściowego.

Dwa.Użyj kabla HDMI do podłączenia wyświetlacza HDMI do portu wyjściowego.

3.Dla połączenia audio, wybierz jedną z poniższych opcji.

  a.Aby korzystać z przejścia HDMI, użyj kabla HDMI od kroku 2 do   podłączyć odbiornik audio do portu wyjściowego HDMI.Twój dźwięk   Odbiorca będzie musiał wydać sygnał wideo na wyświetlacz HD.

  b.Aby korzystać z Toslink, użyj kabla Toslink do podłączenia do urządzeń audio. (Uwaga: Toslink nie obsługuje Dolby Digital Plus.Proszę zmienić   Źródło wejściowe, co\Sapno3539;wyjście audio do innego ustawienia, w razie potrzeby.)

  c.Aby korzystać z coaxial, użyj kabla koncentrycznego do podłączenia do audio stereo   Sprzęt.

4.Podłącz adapter zasilania.

5.Uwaga: Jeśli używasz kabla Toslink, upewnij się, że gumowa osłona   końcówka została już usunięta z obu stron przed podłączeniem   do urządzeń.

6.0 PARAMETR TECHNICZNY W SZCZEGÓŁOWYM

HDMI rozdzielczość------------------------------------------------------------------- Ultra HD   3D 4Kx2K@ 50/60Hz (max)

Źródło   Port Connector----------------------------------------------------------------- 36-bit   Deep Color maksimum wszystkich kanałów

Audio   Wydaj------------------------------------------------------------------------- HDMI   przejazd; do 7.1CH; SPDIF wyjście do 5.1 ch; 3.5mm audio wyjścia stereo.

Maks.   przepustowość na kanale----------------------------------------------------------------------- 600MHz

Max Baud rate per display----------------------------------------------------------------------- 18Gbps

Wejście/wyjście   Sygnał TMDS----------------------------------------------------------------------- 0.5.1.5V   p-p(TTL)

Wejście/wyjście   DDC sygnału-------------------------------------------------------------------------- 5V   p-p(TTL)

Wejście   kablowa odległość-------------------------------------------------------------------- 88044;50ft/15m   24 AWG HDMI z dużą prędkością/ Kabel at1080P@ 24bit 60Hz

Wyjście   kablowa odległość----------------------------------------------------------------- 88044;50ft/15m   24 AWG HDMI z dużą prędkością/ Kabel at1080P@ 24bit 60Hz

Działanie   Temperaturowy zasięg----------------------------------------------------------------- 5,26666666666666666666666666666666666666666666666666666666   131 2576; F / -15 double 176; C do 55 do1176; C

Działanie   Wilgotny zakres-------------------------------------------------------------------- 5% do   90% RH(Brak kondensacji)

Dimension(LxWxH)--------------------------------------------------------------------- 60&niespotykane;120;70x20 (mm)

Waga------------------------------------------------------------------------------- 130g

Moc   Konsumpcja------------------------------------------------------------------------ 1.5   Waty

Działanie   Temperatura... 0+68451; TOC   70-184851;

Praca   napięcie------------------------------------------------------------------------------- DC 5V

Moc   Adapter-------------------------------------------------------------------------------- 5V 1A

7.0 Instalacja i środki ostrożności

W celu uniknięcia wstrząsu elektrycznego, uszkodzenia produktu i ochrony bezpieczeństwa, należy zwrócić uwagę na:

1. Proszę powoli podłączyć lub odłączyć kable sygnałowe i nie często podłączać, odłączyć, lub

  Potrząśnij nimi.

2.Sprzęt nie powinien być umieszczony pod słońcem,, deszcz i wilgoć lub

  Bez wentylacji.

3.Na urządzeniu nie należy umieszczać przedmiotów ciekłych.

4.Nie instalować urządzeń w pobliżu źródeł ciepła, takich jak ogień, zasilanie lub inne

  wzmacniacze wytwarzające ciepło.

5. Nie wkładać metalu lub innych przedmiotów do urządzeń oprócz

    podłączanie kabli do portów.

Sześć. Nie niszcz sprzętu samodzielnie; powinien by ć utrzymywany przez

  profesjonalny personel obsługi technicznej.
