Wzórcommunity 35;:   KB-1T

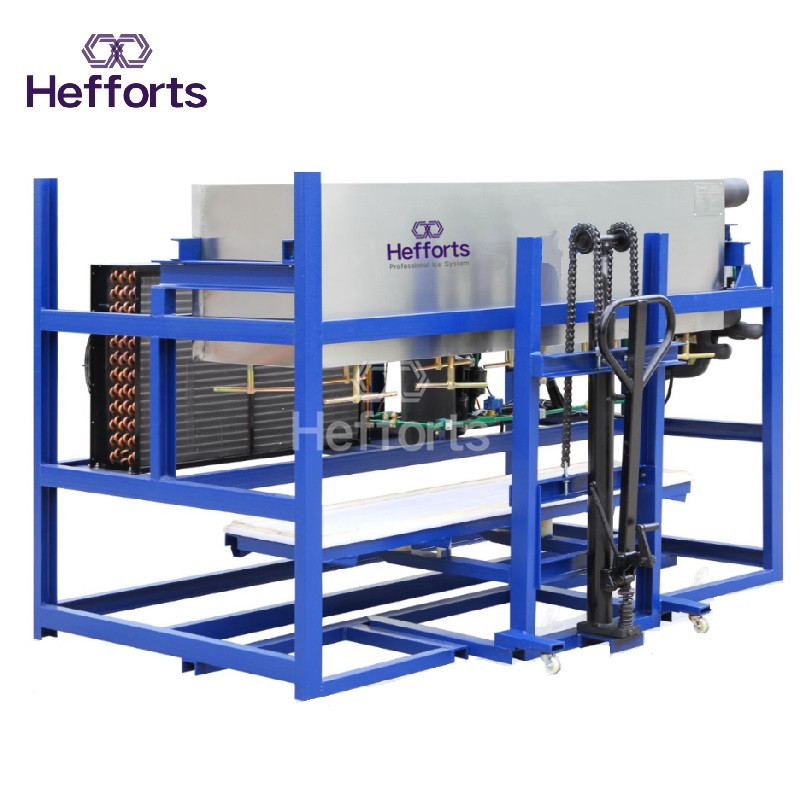

Opis:   Bezpośrednie urządzenie chłodnicze chłodzące powietrzem 1ton

Pojemność lodowa: 1000kg na dobę

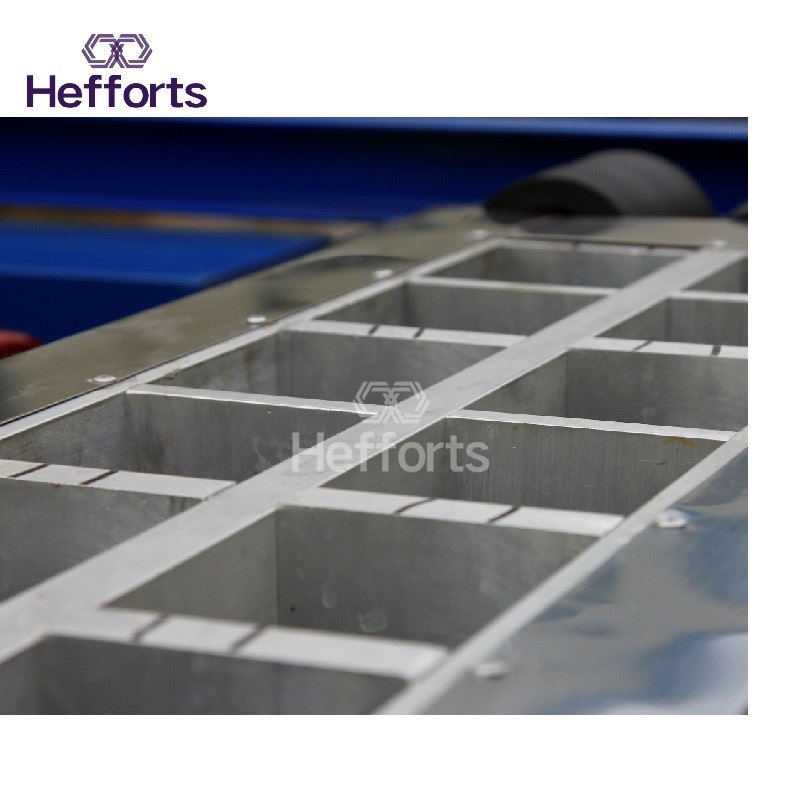

Lodowa pleśń   Wielkość:   95*260*500MM

Lód Czas zamarzania: 3godziny na zmianę, 7zmiany na dzień, 15 bloki na zmianę, 105   bloki na dzień

Ice Shape: Block ice

Chłodzenie: chłodzenie powietrza

Kompresor: Copeland USA

Imigrant: R404a

Wymiary:         1965*1223*1420mm

Waga: 986kgs

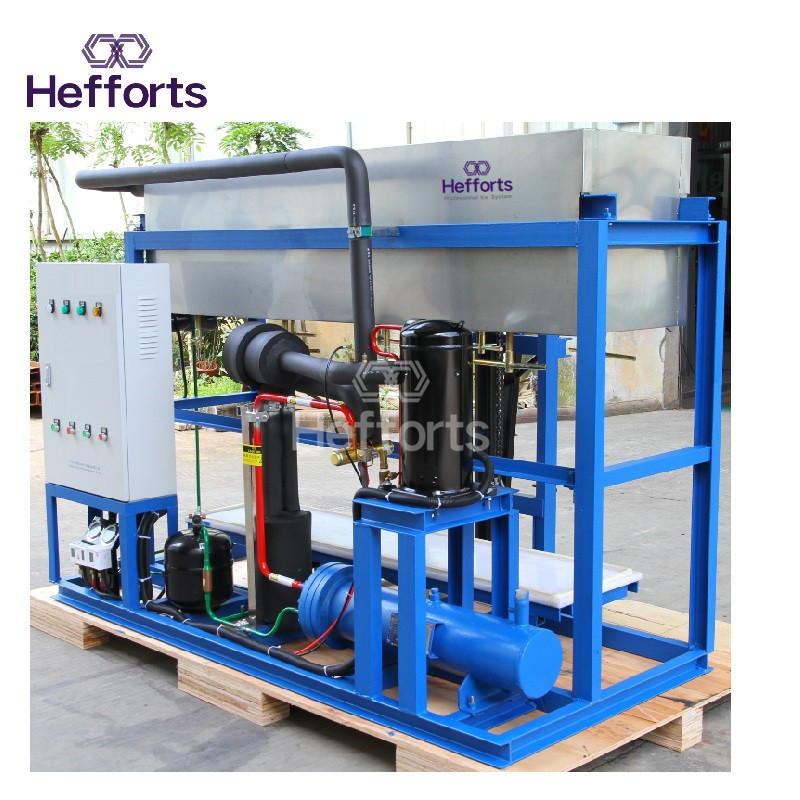

USA Copeland Compressor dla 1-tonowej maszyny do lodu

Cena Fob Guangzhou wynosi 5220USD wraz ze skrzynią ze sklejki na załadunek LCL.

  Zasilanie: 380V-50HZ-3P

KB-1T   10kg na blok

Stawka bieżąca: 11.5A

Moc: 5.3KW

Prąd rozruchu: 67-74A

Napięcie wyjściowe: 386V

Bieżący prąd   :13.1A

SKRESSOR: COPELAND USA 1SET

Moc kompresora: 4.5KW

Kondensator powietrza: 0.8KW

OPAKOWANIE

OPAKOWANIE: 2200*1500*1750mm   1* sklejka, jak poniżej obrazka.

G.MASY: 900kg

Lód blokowy może być użyty do następujących celów.

Jest on stosowany w przetwórstwie produktów wodnych, przetwórstwie mięsa, przetwórstwie drobiu, chlebie, herbatników, produkcji mleka, barwnikach chemicznych, badaniach biologicznych, świeżych owoców i warzyw, przemyśle winiarskim, rybołówstwie oceanicznym, mieszaniu betonu i innych dziedzinach.Wymagana temperatura produktu.

Lód jadalny dla następujących substancji.

Catering w miejscach do codziennego jedzenia, takich jak sklepy z herbatą, kluby nocne, hotele, bary, fast food, itp.

Blok lodu dla

1.Oceaniczne połowy:

"Lodowiec jest umieszczany na łodzi rybackiej, a lód i produkty wodne są wymieszane w zbiorniku.Dwa.Transport dalekobieżny (1): Wytwórca lodu jest umieszczony w doku lub zakładzie przetwórczym, a lód i produkty wodne są wymieszane w kontenerze.

(2).dla supermarketu wystawa,, dla owoców morza i mięsa

(3) do uboju: pozostawić mięso świeże

(4) dla zakładu przetwórstwa spożywczego

Dwa.Proszę się postarać, aby dowiedzieć się czegoś więcej.

2a. Użycia i kanały sprzedaży lodu

2b. Rodzaj lodu, który lubisz, jeśli jest to blok lodu, należy wziąć pod uwagę rozmiar lodu i wagę każdego lodu.

2c. Lokalne warunki klimatyczne: najwyższa temperatura otoczenia, wilgotność i wahania.

2d. Miejscowi wykwalifikowani pracownicy, koszty pracy & Warunki terenu selec&dovio355116;ion,,koszty terenu

2e. Czy produkty wytwarzane przez własną fabrykę lodu są konkurencyjne i rynek jest duży, ale lód z urządzenia do produkcji lodu jest bardzo drogie i niewystarczająco konkurencyjne.W takim razie nie zarobisz pieniędzy.

2f. Najlepszym punktem odniesienia jest to, czy istnieją już fabryki lodu w okolicy, aby sprawdzić, czy ich biznes kwitnie.Przeprowadza się również konsultacje z ludźmi, którzy sprzedają lód.Jeśli ilość dostarczonego lodu jest stosunkowo duża, rynek jest zdecydowanie dobry.
