1.0 WPROWADZENIE

W HDMI KVM Extender wykorzystuje się pojedyncze kable kot-5e lub kot-6 (zalecane) do 120 metrów zamiast kabla HDMI do przekazywania sygnału o wysokiej rozdzielczości, do obniżania kosztów.

2.0 FEATURES

1.Transmisja sygnałowa: kable CAT5e/6(zalecane) do 120-metrów

zamiast HDMI kable są połączone między TX i RX Extender.

2.Wsparcie HDMI2.0,HDCP2.2,HDR,18Gbps.

3.Obsługa rozdzielczości wejściowej/wyjściowej w przypadku niewypłacalności 653066; 480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz.

4.Support TX of Extender with HDMI Loomput.

5.Wsparcie formatu wideo do 4Kx2K@60Hz 24bitem RGB/YcbCR   4:4:4/YCBCR4:4:4:4,i do 4Kx2K@60Hz 12bit YCBCR 4:4.4.

6.Wsparcie formatu audio: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

7.Wspieraj rozszerzenie klawiatury i myszy.

8.Wsparcie 20-60KHz Podwójne IR działa.

9.Wsparcie RS232.

10.Rozszerzyć odległość transmisji i poprawić sygnał transmisyjny.

ZAWARTOŚĆ OPAKOWANIA 3.0

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

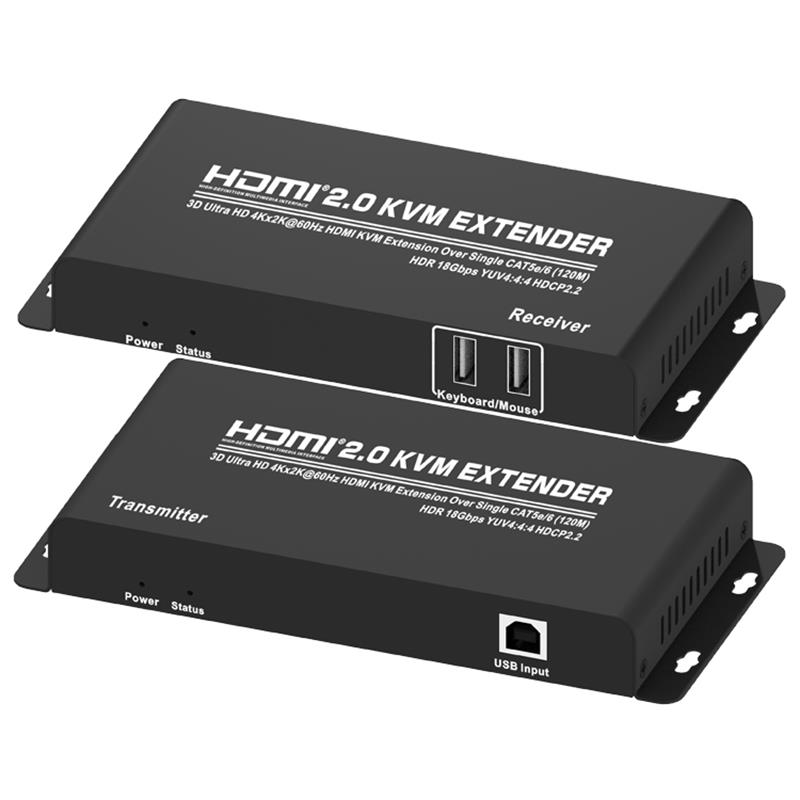

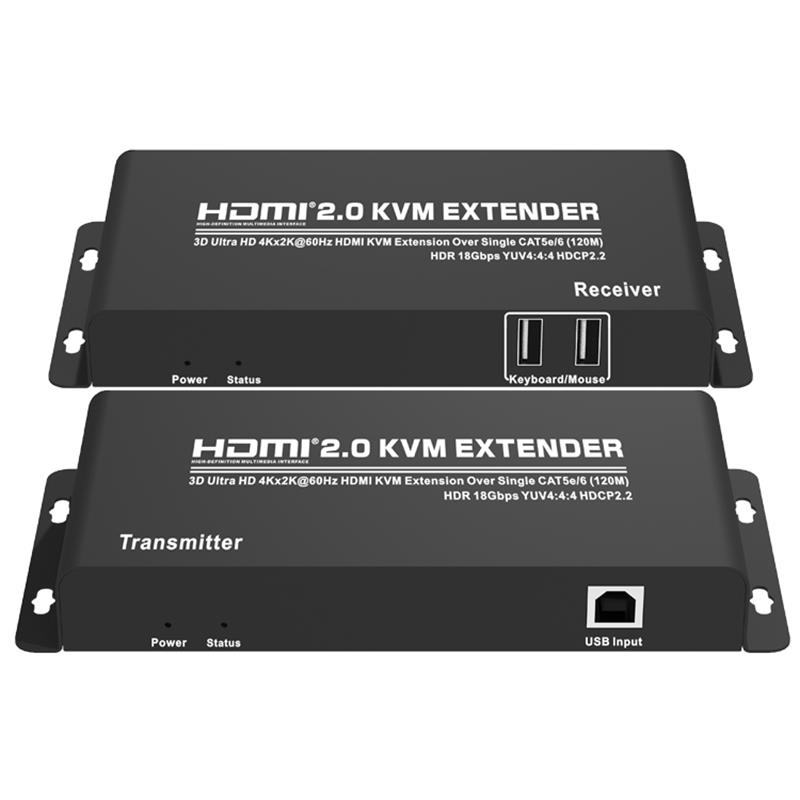

HDMI Extender Transmiter ----------------------------------------------------------------------------

HDMI Extender Receiver -----------------------------------------------------------------------------

IR Transmiter --------------------------------------------------------------------------------------

IR Receiver ---------------------------------------------------------------------------------------

5V DC Power Supply adapter -------------------------------------------------------------------------

USB Data Cable------------------------------------------------------------------------------------

Operacja Ręczna -----------------------------------------------------------------------------------

4.0 SPECYFIKACJE

HDMI Version------------------------------------------------------------------------------------------

Transmiter Input Ports ------------------------HDMIx1(AF),USB(BF)x1

Transmiter Output Ports ---------------------HDMIx1(AF),CAT5e/6x1,IR TXx1

Receiver Input Ports--------------------------CAT5e/6x1,IR RX1

Receiver Outpot Ports-----------------------------HDMIx1(AF),USB(AF)x2

Częstotliwość Bandszeroka-------------------------------------------------------------------------------------

Wyjście/Rezolucje--------------------480i/p,5720p,1080i/p,4Kx2K@60Hz

Audio ------------------------------------Próbka:32kHz,44.1kHz,48kHz,96KHz

IR zdalne sterowanie--------------------------------------------------------------------------------------

ESD Protection Human Body Model ---------------------------------- (Cio177; 8kV (powietrze-gap absolutorium)

                                                                                        Pomiary 1777; 4kV (wyładowanie kontaktowe)

Operująca Temperatura---------------------------0.730C ~ 40 do730C / 32.730F ~ 104 730F

Magazynowa Temperatura -----------------------------------------20 niespotykane ~ 60 730C -- -C - -4 -730F ~ 140 730F

Względna Wilgotność---------------------------------------------------------------------------------

Wymiary (mm--------------------------------------------------------------------------------------------170-----
