1.0 Wprowadzenie

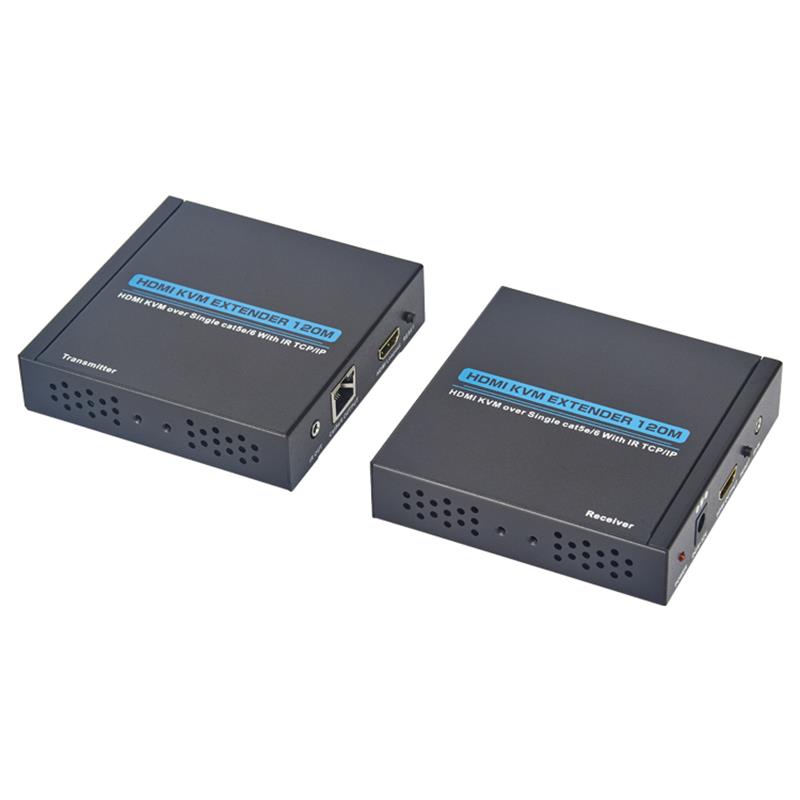

Ten rozszerzacz HDMI KVM jest oparty na standardzie TCP/IP.Transmituje maksymalnie 120-metrów z Twojego źródła HDMI lub DVI-D do wyświetlacza HD za pomocą pojedynczego kabla CAT5e/6.

W tym samym czasie, to jest również wygodne do przesyłania HDMI źródła audio i wideo w trybie point-to-point, z trybu jednego punktu do wielu i z trybie połączenia kaskadowego.

2.0 Funkcje

1.Wsparcie HDMI 1.3/HDCP1.1 & 1.2;

2.Wsparcie wejścia/wyjścia:480i/p,576p,720p,1080i/p;

3.Tryb wsparcia punktu do punktu, tryb jednego punktu do wielu i kaskada

  tryb połączenia;

4.802.3 Ethernet standard;

5.Wsparcie kontroli IR, można kontrolować STB lub Blue-Ray DVD w miejscu odbioru przez

  zdalne sterowanie;

6.Projekt czystego sprzętu, wtyczki i gry, brak potrzeby dodatkowego oprogramowania;

7.Obsługa zdalnego sterowania IR 20/60KHz,NEC;

8.Wsparcie odległość sterowana przez klawiaturę i mysz.

3.0 Akcesoria opakowaniowe

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

HDMI Extender Transmiter ----------------------------------------------------------------------------

HDMI Extender Receiver -----------------------------------------------------------------------------

IR Transmiter --------------------------------------------------------------------------------------

IR Receiver ---------------------------------------------------------------------------------------

5V DC Power Supply adapter -------------------------------------------------------------------------

USB Data Cable------------------------------------------------------------------------------------

Operacja Ręczna -----------------------------------------------------------------------------------

4.0 Specyfikacje

HDMI Version----------------------------------------------------------------------------------------

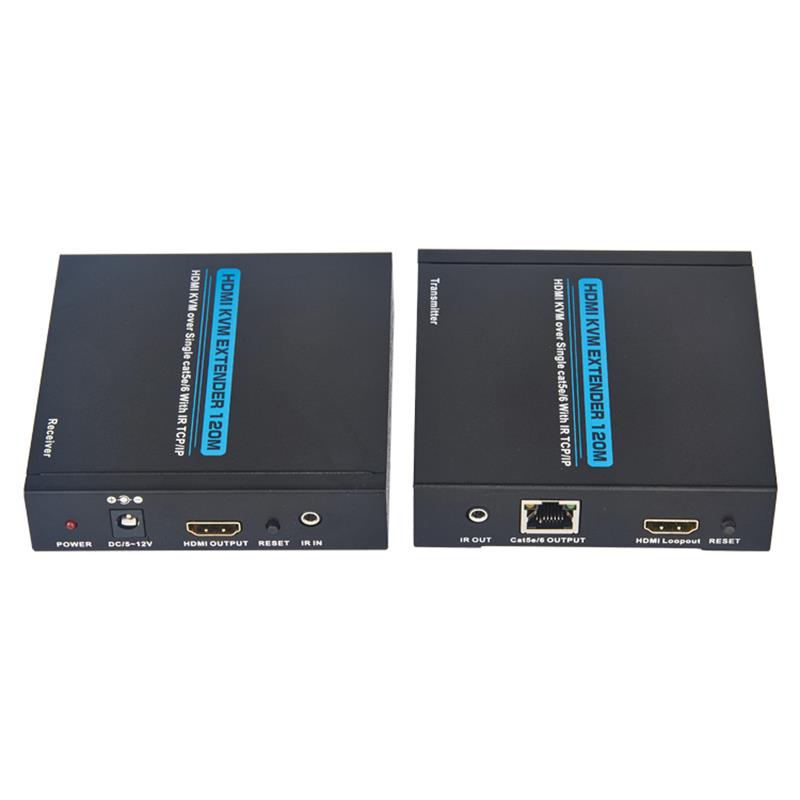

Transmiter Input Ports ------------------------HDMIx1(AF),USB(BF)x1

Transmiter Output Ports ------------------HDMIx1(AF),Cat5e/6x1,IR TX1

Receiver Input Ports------------------...

Receiver Output Ports----------------------------------HDMIx1(AF),USB(AF)x2

Częstotliwość i Szerokość... -----------------------------------------------------------------------------

In/Output Resolutions------------------480i/p,5720p,1080i/p

Audio...

IR zdalne sterowanie------------------------------------------------------------------------------------

ESD Protection Human Body Model --------------"Special 1778kV (powietrze-gap absolutorium)

                                                                                  Pomiary 1777; 4kV (wyładowanie kontaktowe)

Operująca Temperatura-------------------------------0 do2730C ~ 40 do730C / 32 do730F ~ 104 730F;

Magazynowa Temperatura -----------------------------------20 2730C ~ 60 do730C // -4 doublics ~ 140 do730F

Względna Wilgotność------------------------------------------20-90% RH (bez kondensacji)

Wymiary (mm--------------------------------------------------------------------------------------------100-
