OPIS 1.0

HDMI Switch jest produktem, który może przełączyć wielogrupowe sygnały HDMI na jedno urządzenie wyświetlające wysokiej rozdzielczości, takie jak HDTV za pomocą przycisku ręcznego.W ten sposób można uniknąć częstego podłączania i odłączania kabli.To może zoptymalizować system kina domowego do najlepszego efektu.

2.0 FEATURES

1.Przełączanie odbywa się automatycznie przez siebie, gdy sygnał jest obecny w portach.

Dwa.Obsługa protokołu HDCP i zastosowanie do urządzenia źródłowego i wysokiej rozdzielczości   wyświetlacz, taki jak DVD i HDTV, które mają porty HDMI lub cyfrowe   i są zgodne z protokołem HDCP.

3.Wspieranie wysokich rozdzielczości aż do 480i/p,576p,720i/p,1080i/p.

4.Obsługa HDMI1.3

5.Rozszerzyć odległość transmisji i poprawić sygnał transmisyjny.

Sześć.kompatybilny z DVI za pomocą adaptera HDMI TO DVI.

7.Plug-and-play.

Osiem.Wygodne łączenie wielogrupowych sygnałów wejściowych do wyświetlania na jednej telewizji HDTV.

Dziewiątka.Oszczędzaj przestrzeń.Pozwala na używanie jednego urządzenia wyświetlającego wysokiej rozdzielczości przez kilka źródeł   jednocześnie.

10.Konstrukcja obudowy metalu i ogólna osłona bez zakłóceń sygnału.

11.Wybierz port wejściowy ręcznie.

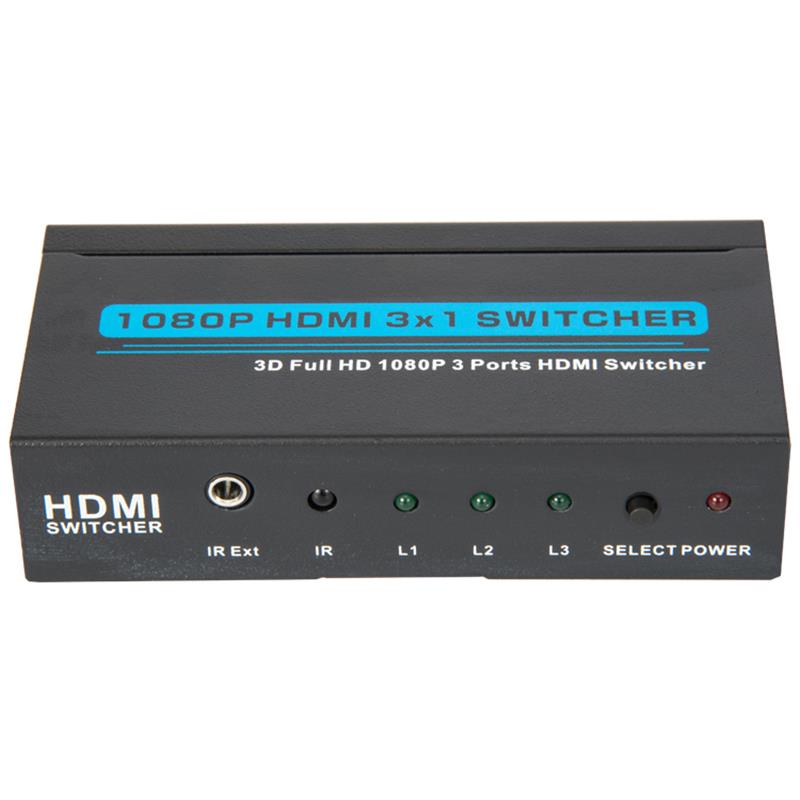

12.LED wskazuje sygnał i tryb zasilania.

13.Zasilanie zasilania(Proszę odnieść się do parametru technicznego)

3.0 DOSTĘPSTWA DLA OPAKOWANIA

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

HDMI 3x1 switcher--------------------------------------------------------------------------

5V DC Power Adaptor------------------------------------------------------------------------

Zdalny kontroler----------------------------------------------------------------------------

IR Receiver Extension Cable ---------------------------------------------------------------

User Manual------------------------------------------------------------------------------

4.0 PARAMETR TECHNICZNY W SZCZEGÓŁOWYM

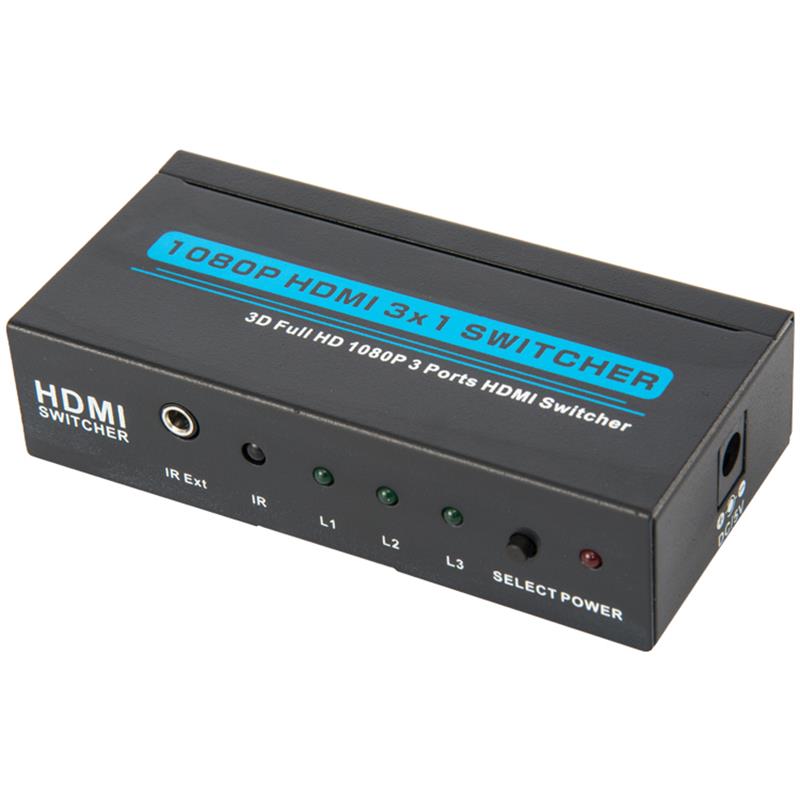

Produkt----------------- 3X1 HDMI SWITCH

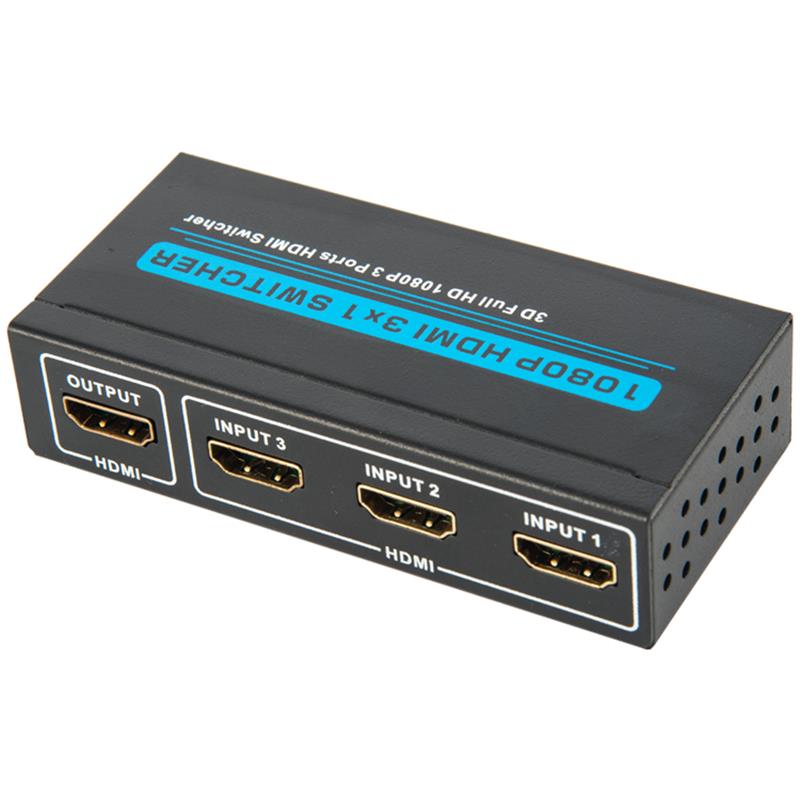

Źródło HDMI   Port---------- 3

Wyświetl urządzenie   Wyjście z portu... 1

Port źródłowy   Połącz--------------------------------------------------------------- 19 PIN HDMI(TYP)

Wyświetl port urządzenia   Połącz------------------------------------------------------------------ 19 PIN HDMI(TYP)

HDCP Compliant--------------------------------------------------------------------- TAK

Źródło   Wybór urządzenia-------------------------------------------------------------------- Wciśnij przycisk IR   Zdalne sterowanie

Input Video Signal--------------------------------------------------------------- 0.5-1.0 Volts P-P

Wpisz sygnał DDC---------------------------------------------------------------------- 5 Volts P-P(TTL)

Głęboki Kolor---------------------------------------------------------------------- 36bit

Single Link Range------------------------------------------------------------------- 120*1200

HDMI Version-------------------------------------------------------------------- HDMI1.3

Band------------------------------------------------------------------------- Do 225Mhz

Sygnał Speed--------------------------------------------------------------------- Do 10.2Gbps

Czas wprowadzania danych   Kabel------------------------------------------------------------------ zabójstwo

Czas trwania   wyjście kablowe----------------------------------------------------------------- zabójstwo

Standard kablowy------------------------------------------------------------------- 28AWG HDMI1.3

Częstotliwość pionowa   Range... 60Hz

Moc   Konsumpcja----------------------- 1.5 Waty

Działanie   Temperatura... 0,84851; TOO 70-845151;

Pracujące napięcie------------------------ DC 5V

Power Adaptor--------------------------------------------------------------- --5V 1A

Net Weight (KG)----------------------- 0.13

Rozmiar: L communications.W 215H(mm)------------------------- double 1021548 double 21525
