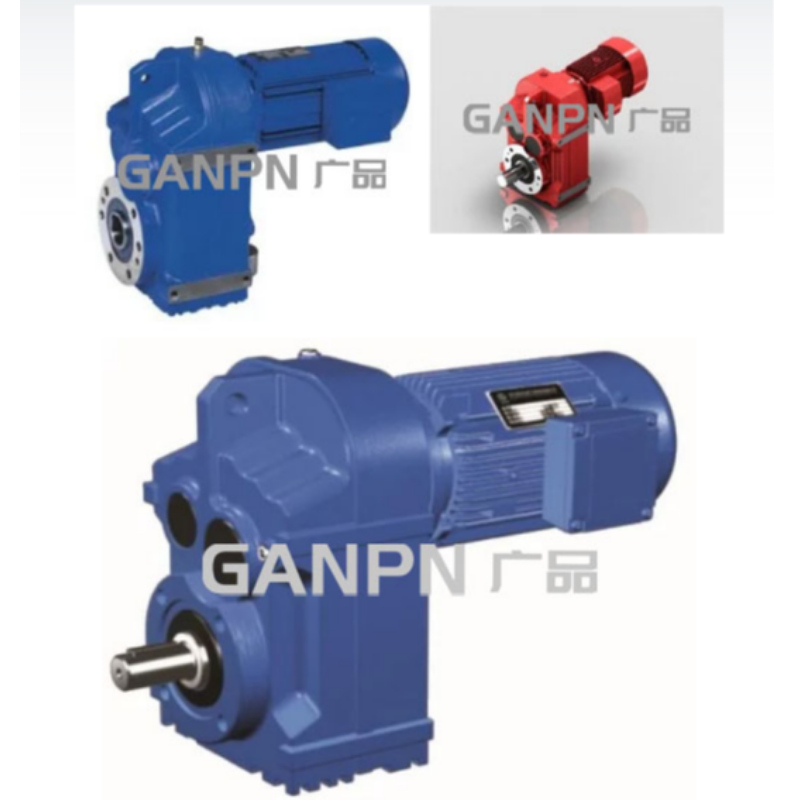

Przegląd produktu:

1.F reduktor serii jest wytwarzany zgodnie z międzynarodowymi wymaganiami technicznymi, o wysokiej zawartości technologii.

Dwa.Oszczędność przestrzeni, niezawodność i trwałość, wysoka pojemność przeciążenia, moc do 90km.

3.F serii równoległy reduktor przekładni śrubowych ma zalety niskiego zużycia energii, wyższej wydajności i wysokiej wydajności ponad 95%.

4.Równolegle reduktor przekładni śrubowej ma niskie wibracje, niski hałas i wysoką oszczędność energii.Jest wykonany z wysokiej jakości stalowej i stalowej skrzynki z żeliwa.Powierzchnia biegów podlega obróbce cieplnej o wysokiej częstotliwości.

5.Po precyzyjnej obróbki, aby zapewnić dokładność równoległości i pozycjonowania wałów, wszystkie te elementy stanowią reduktor zespołu napędu biegów wyposażonego w różne rodzaje silników, tworząc mechaniczną i elektryczną integrację, w pełni gwarantującą wła ściwości jakościowe produktów reduktorów.

Cechy użytkowe:

1.Równoległe wyjście, zwarta konstrukcja, duży moment obrotowy, stabilna praca, niski hałas, długi okres eksploatacji.

Dwa.Tryb instalacji: instalacja bazowa, instalacja wałów drążonych, instalacja kołnierza, montaż ramienia momentu obrotowego, instalacja małego kołnierza.

3.Kierunek rotacji podstawowego dwuetapowego wejścia i wyjścia jest taki sam, a trójetapowy jest przeciwny; w przypadku kombinacji F / R należy skonsultować się oddzielnie.

4.Tryb wyjściowy: wyjście wału wydrążonego lub wyjście wału stałego.

5.Średnia wydajność: 96% na poziomie drugim, 94% na poziomie trzecim i 85% w kombinacji serii F/ R.

Parametry techniczne:

Zakres stosunku prędkości: podstawowy typ 3.81-281.71, f / R może dotrzeć do 31434

Zakres obrotowy: 200-18000 NM

Zakres mocy: 0.18-200 kwe

Forma strukturalna:

Typ rozszerzenia wału F, typ zamocowania wału ff-shaft, instalacja kołnierza

Powiązanie montowane na wałach S-średnich

Kaf- wałek zamontowany, kołnierz zamontowany


Podstawowy model:

Typ wyjściowy wału stałego: f37, f47, f57, F67, F77, f87, F107, F127, f157

Typy wyjściowe wałów Hollow fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Stały wałek z wyjściowym typem kołnierza: ff37, ff47, ff57, ff77, ff87, ff97, ff107, ff127, ff157

Pusty wał z wyjściowym kołnierzem: faf37, faf47, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf157

Pusty wałek z małym typem wyjściowym kołnierza: faz37, faz47, faz57, faz67, faz77, faz87, faz107, faz127, faz157

Typ wyjściowy wału stałego: fs37, fs47, fs57, fs67, fs77, fs87, fs97, fs107, fs127, fs157

Typ kombinacji wyjściowej wału stałego: f37r17, f57r37, f67r37, f7r37, f8r57, f97r57, f107r77, f127r77, f127r87, f157r97

Typ wyjściowy wału doładowanego: fas37, fas47, fas57, fas67, fas87, fas97, fas107, fas127, FAS157

Typ kombinacji wyjściowych wałów Hollow: fa37r17, fa57r37, fa67r37, fa7r37, fa87r57, fa97r57, fa107r77, fa127r77, fa127r77, fa127r87, fa157r97

Solidny wałek z wyjściowym typem kołnierza: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs107, ffs127, ffs157

Stały wałek z kombinacją wyjściową kołnierza: ff37r17, ff47r17, ff77r37, ff7r37, ff87r57, ff97r57, ff107r77, ff127r77, ff127r77, ff127r87, ff157r97

Pusty wałek wejściowy o typie wyjściowym kołnierza: fafs37, fafs47, fafs57, fafs67, fafs77, fafs87, fafs97, fafs107, fafs127, fafs127

Pusty wał z kombinacją wyjściową kołnierza: faf37r17, faf47r17, faf57r37, faf67r37, faf7r37, faf87r57, faf97r57, faf107r77, faf107r77, faf127r77, faf127r7r77, faf127r87, faf157r87, faf157r97

Solidny wałek wejściowy z małym typem wyjściowym kołnierza: fazs37, fazs47, fazs57, fazs67, fazs77, fazs87, fazs97, fazs107, fazs127, fazs157

Pusty wałek z małą kombinacją wyjściową kołnierza: faz37r17, faz47r17, faz57r37, faz67r37, faz7r37, faz87r57, faz97r57, faz107r7777, faz127r77, faz127r87, faz157r97
