Przegląd produktu:

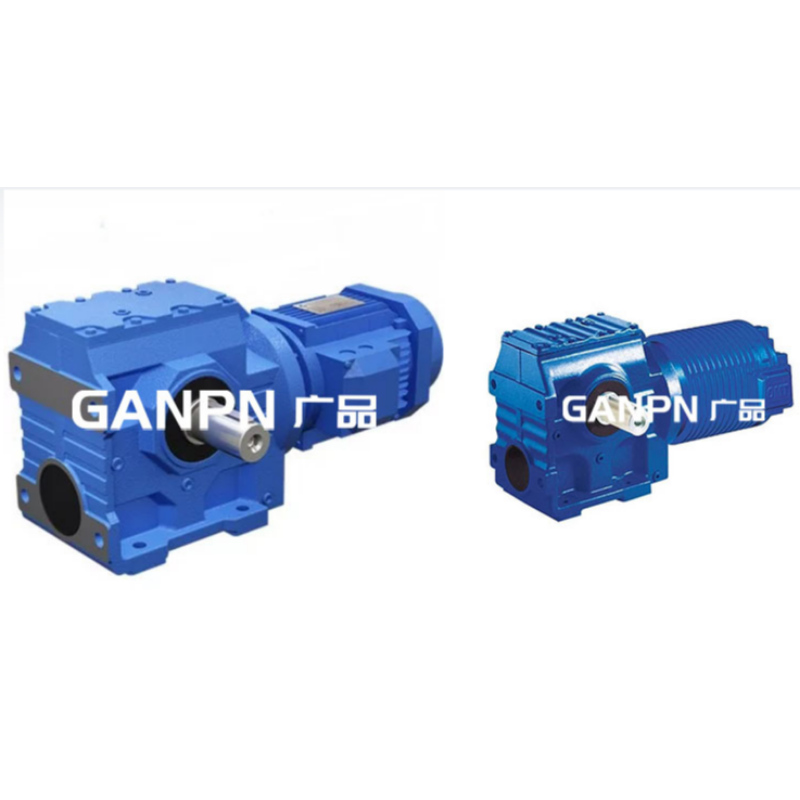

1.Seria reduktor S ma wysoką zawartość technologiczną.Posiada on połączenie przekładni śrubowej i kory, co poprawia moment obrotowy i wydajność maszyny.Ta seria produktów posiada kompletne specyfikacje, szeroką gamę prędkości obrotowej, dobrą uniwersalność, nadaje się do różnych metod instalacji, bezpieczną i niezawodną wydajność i długą żywotność, oraz wdrożyła wymagania norm międzynarodowych.

Dwa.Kształtowana wypukła powierzchnia ciała ma funkcję rozpraszania ciepła, silnego pochłaniania drgań, niskiego wzrostu temperatury i niskiego hałasu.

3.Maszyna posiada dobrą wydajność uszczelniania i silną zdolność adaptacji do środowiska pracy.

4.S serii reduktor przekładni śrubowych ma wysoką dokładność transmisji, szczególnie nadaje się do częstych startów.Można go podłączyć do różnych reduktorów i wyposażyć w różne rodzaje napędów silnikowych, a także można go zainstalować w 90-stopniowym miejscu przenoszenia napędu.

5.Kluczowe części przekładni śrubowej wykonane s ą z materiałów o wysokiej wytrzymałości na zużycie i specjalnej obróbce cieplnej.Mają one cechy wysokiej dokładności obróbki, stabilnej przekładni, małej objętości, dużej pojemności łożysk i długiej żywotności.

Sześć.Helical reduktor może być wyposażony w różne rodzaje silników, tworząc mechatroniki, w pełni gwarantując właściwości jakościowe produktu.

Cechy użytkowe:

1.Kombinacja przekładni śrubowej i przekładni robaka, kompaktowa konstrukcja, duży współczynnik redukcji.

Dwa.Tryb instalacji: instalacja na stopach, instalacja wałów drążonych, instalacja kołnierza, instalacja ramienia tułowia, instalacja małego kołnierza.

3.Tryb wejścia: bezpośrednie połączenie silnikowe, złącze pasa silnikowego lub wałek wejściowy, wejście kołnierza przyłączeniowego.

4.Średnia wydajność: współczynnik opóźnienia 7.5-69.39 wynosi 77%; wskaźnik 70.43-288 wynosi 62%; a współczynnik S / R to 57%.

5.A seria R może uzyskać większy współczynnik prędkości.

Parametry techniczne:

Zakres współczynnika prędkości: podstawowy typ 9.96-244.74, typ kombinacji serii / R może dotrzeć do 8608

Zakres obrotowy: 43-4200 NM

Zakres mocy: 0.18-22 kwe

Forma strukturalna:

Połączenie typu rozszerzenia S-wału SF typu rozszerzenia wału, instalacja kołnierza

S...Podłączenie montowane na wałach S-oznacza wejście wału SA

Saf- wałek zamontowany, kołnierz zamontowany

Podstawowy model:

Typ płyty wyjściowej wału stałego: S37, s47, S57, s67, s77, S87, S97

Solidny wałek z kołnierzem wyjściowym: SF37, sf47, SF57, sf77, sf87, sf97

Rodzaj instalacji wału wydrążonego: SA37, sa47, sa57, SA67, sa77, SA87, sa97

Przód wydrążony z kołnierzem wyjściowym: saf37, saf47, saf57, saf77, saf87, saf97

Wyjściowy szyb wydrążony z typem montażu ramienia tułowia: sat37, sat47, sat57, sat77, sat87, sat97

Wyjściowy szyb wydrążony z małym rodzajem instalacji kołnierza: SAZ37, SAZ47, SAZ57, SAZ67, SAZ77, SAZ87, SAZ97

Rodzaj montażu wałów stałych: ss37, ss47, ss57, ss67, ss77, ss87, ss97

Moc wyjściowa wału stałego: s37r17, s47r17, s57r17, s67r37, s7r37, s87r57, s97r57

Typ montażu wałów drążonych: sas37, sas47, sas57, sas77, sass87, sass97

Moc wyjściowa wału stałego: sa37r17, sa47r17, sa57r17, sa67r37, sa87r57, sa97r57

Typ instalacji wyjściowej kołnierza stałego: sfs37, sfs47, sfs57, sfs67, sfs77, sfs87, sfs97

FF37r17, sf47r17, sf57r17, sf67r37, sf7r37, sf87r57, sf97r57

Napęd wału stałego z kołnierzem: safs37, safs47, safs57, safs77, safs87, safs97

Wyjściowy wałek wydrążony z kołnierzem wyjściowym: saf37r17, saff47r17, saf57r37, saf77r37, saf87r57, saff97r57

Wyjściowy szyb wydrążony z małym rodzajem instalacji kołnierza: sazs37, sazs47, sazs57, sazs67, sazs87, sazs97

Wyjściowy wał wydrążony z małą kombinacją instalacji kołnierza: saz37r17, saz47r17, saz57r17, saz67r37, saz7r37, saz87r57, saz97r57
