1.0 Wprowadzenie

Rozszerzacz HDMI nad jednym CAT5e/6 jest narzędziem rozszerzania sygnału HDMI na duże odległości do kompatybilnego wyświetlacza.Zamiast używać drogich kabli HDMI, twoje istniejące kable/gniazda CAT 5e/6 mogą być wykorzystane do wykonania zaawansowanych funkcji, takich jak przekazywanie Deep Color (12 bits/color) wideo i audio cyfrowe, z szerokością pasma do 225MHz.Nadawca HDMI i odbiornik, za pośrednictwem jednego CAT 5e/6 rozszerzacza jest Twoim znaczącym narzędziem rozszerzania HDMI.Rozszerzacz HDMI obsługuje również transmitowanie IR, dzięki czemu można kontrolować źródło, które jest 120-metrów na zewnątrz za pomocą rozszerzacza HDMI.

2.0 Funkcje

1.       prądu stałego 5V;

Dwa.       HDMI 1.3, HDCP 1.1 i DVI 1.1 zgodne;

3.       Obsługa Deep Color do dwunastu bitów/kolorów;

4.       Wsparcie 20/60KHz IR transmitujące;

5.       Używa jednego kabla CAT5e/6 do transmisji danych/DDC;

Sześć.       wyrównuje i odzyskuje przychodzące dane TMDS przed ponownym ich przekazaniem w optymalnej jakości, niezależnie od jakości przychodzącego sygnału;

7.       Badanie kablowe wykazało, że przy rozdzielczości 1080p źródło wejściowe HDMI może być dziesięć metrów dalej;

Osiem.       Podczas transmisji sygnału w rozdzielczości 1080p odległość robocza CAT6 wynosi 120-metrów(max).

3.0 Akcesoria opakowaniowe

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

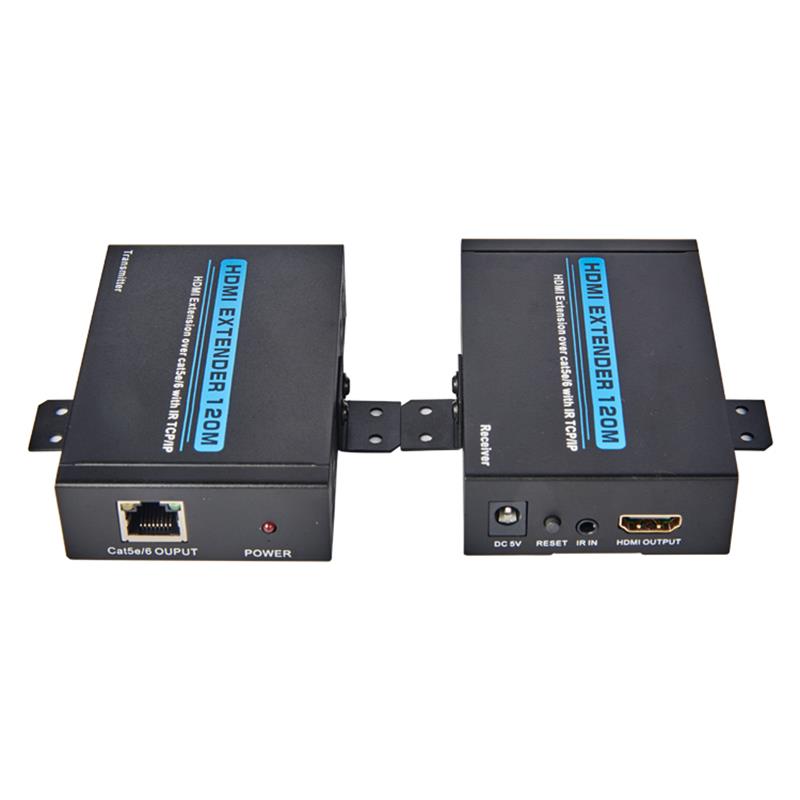

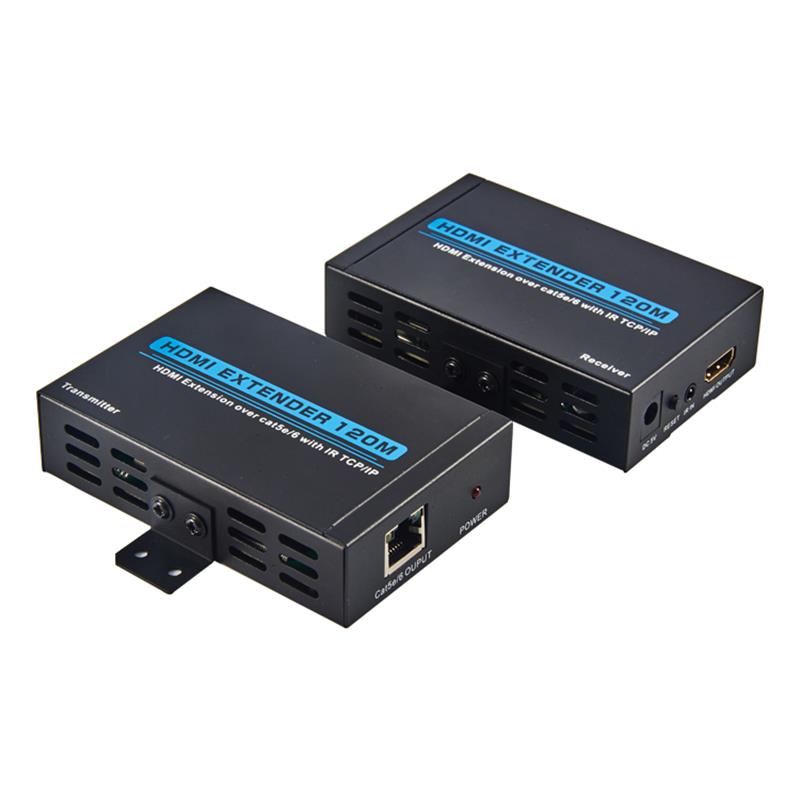

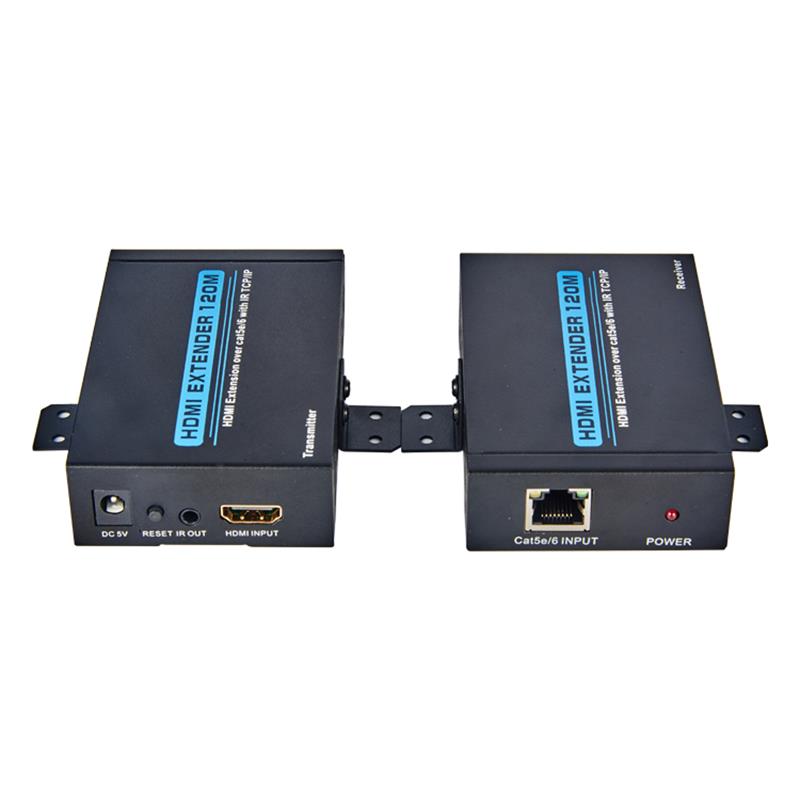

HDMI Extender Transmiter ----------------------------------------------------------------------------

HDMI Extender Receiver -----------------------------------------------------------------------------

IR Transmiter --------------------------------------------------------------------------------------

IR Receiver ---------------------------------------------------------------------------------------

5V DC Power Supply adapter --------------------------------------------------------------------------

Operacja Ręczna -----------------------------------------------------------------------------------

4.0 Specyfikacje

Częstotliwość   Band----------------------------------------------------------------- 2.25Gbps   (pojedyncze połączenie)

HDMI   Transmiter wejściowy/ wyjściowy port---------------------------------- 1x   HDMI Port kobiecy/1 x CAT6

HDMI   Odbiorca wejścia/ wyjścia porty-------------------------- 1   x HDMI Port kobiecy/1 x CAT6

Moc   Zaopatrzenie------------------------------------------------------------------------- DC   5V

Ochrona ESD   Model ludzkiego ciała: całkowite 1777;   8kV (zrzut z luki powietrznej)/ całkowite 1777;   4kV (wyładowanie kontaktowe)

Wymiary   (mm------------------------------------------------------------------ 65(W)   X 100 (D) X 25 (H)

Działanie   Temperatura... 0,730C   {C/ 32 730F ~ 104 730F

Przechowywanie   Temperatura... -20 w pełnym wymiarze 730C   {C:$aaccff}/60 730C / -4 niespotykany 730F ~ 140 niespotykany 730F

Względne   Wilgotność... 20/90%   RH (nie kondensacja)
