1.0 Wprowadzenie

Rozszerzacz HDMI nad jednym CAT5e/6 jest narzędziem rozszerzania sygnału HDMI na duże odległości do kompatybilnego wyświetlacza.Zamiast używać drogich kabli HDMI, twoje istniejące kable/gniazda CAT 5e/6 mogą być wykorzystane do wykonania zaawansowanych funkcji, takich jak przekazywanie Deep Color (12 bits/color) wideo i audio cyfrowe, z szerokością pasma do 225MHz.Nadawca HDMI i odbiornik, za pośrednictwem jednego CAT 5e/6 rozszerzacza jest Twoim znaczącym narzędziem rozszerzania HDMI.Rozszerzacz HDMI obsługuje także transmiting IR, dzięki czemu można kontrolować źródło, które jest 150 metrów na zewnątrz za pomocą rozszerzacza HDMI.

2.0 Funkcje

1.       prądu stałego 5V;

Dwa.       HDMI 1.3, HDCP 1.1 i DVI 1.1 zgodne;

3.       Obsługa Deep Color do dwunastu bitów/kolorów;

4.       Wsparcie 20/60KHz IR transmitujące;

5.       Używa jednego kabla CAT5e/6 do transmisji danych/DDC;

Sześć.       wyrównuje i odzyskuje przychodzące dane TMDS przed ponownym ich przekazaniem w optymalnej jakości, niezależnie od jakości przychodzącego sygnału;

7.       Badanie kablowe wykazało, że przy rozdzielczości 1080p źródło wejściowe HDMI może być dziesięć metrów dalej;

Osiem.       Podczas transmisji sygnału w rozdzielczości 1080p odległość robocza CAT6 wynosi 150 metrów(max).

3.0 Akcesoria opakowaniowe

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

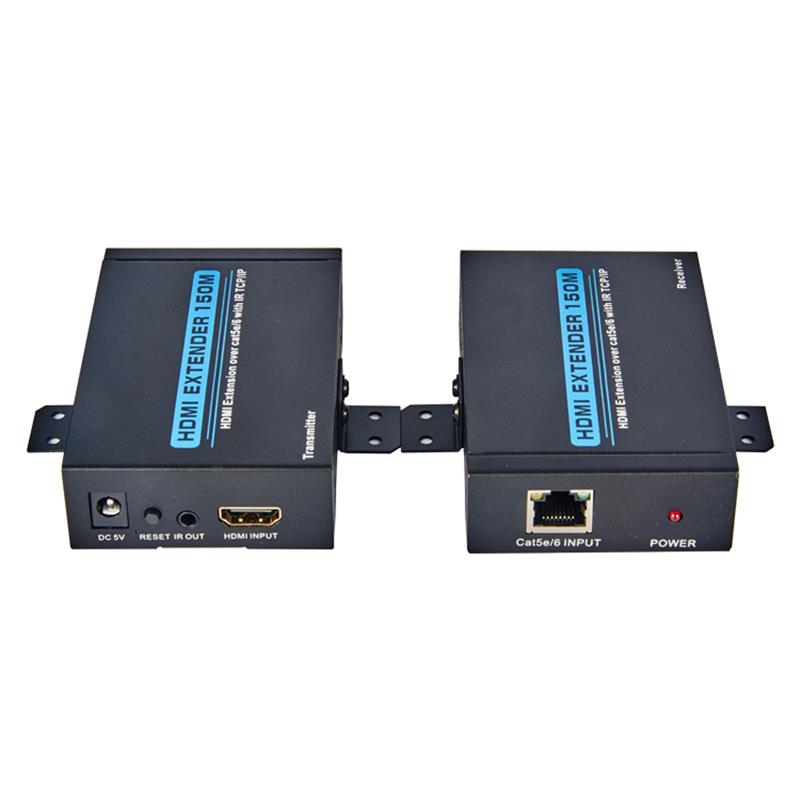

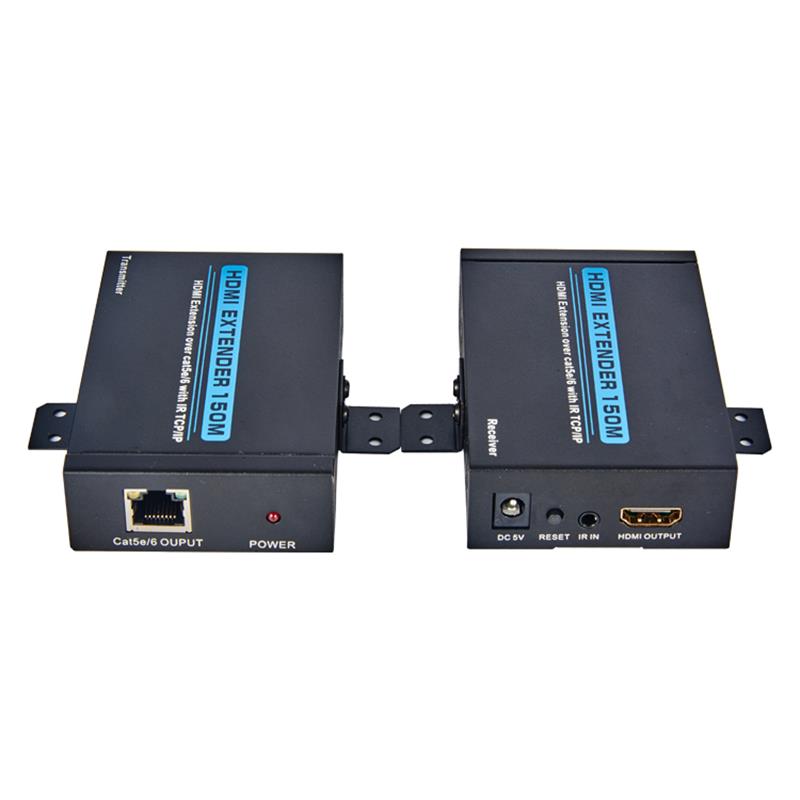

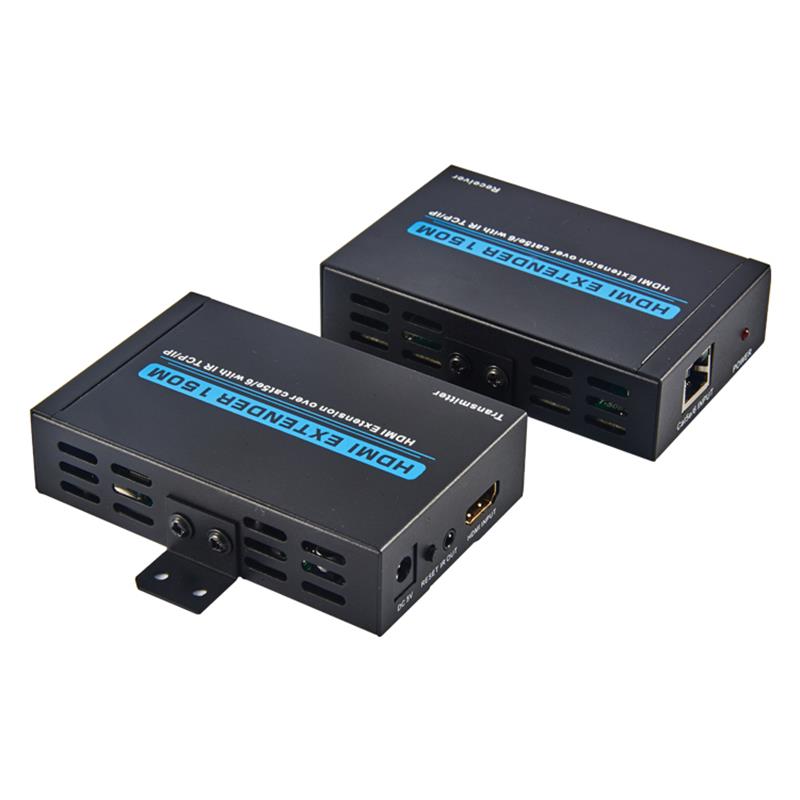

HDMI Extender Transmiter ----------------------------------------------------------------------------

HDMI Extender Receiver -----------------------------------------------------------------------------

IR Transmiter --------------------------------------------------------------------------------------

IR Receiver ---------------------------------------------------------------------------------------

5V DC Power Supply adapter --------------------------------------------------------------------------

Operacja Ręczna -----------------------------------------------------------------------------------

4.0 Specyfikacje

Częstotliwość   Band----------------------------------------------------------------- 2.25Gbps   (pojedyncze połączenie)

HDMI   Transmiter wejściowy/ wyjściowy port---------------------------------- 1x   HDMI Port kobiecy/1 x CAT6

HDMI   Odbiorca wejścia/ wyjścia porty-------------------------- 1   x HDMI Port kobiecy/1 x CAT6

Moc   Zaopatrzenie------------------------------------------------------------------------- DC   5V

Ochrona ESD   Model ludzkiego ciała: całkowite 1777;   8kV (zrzut z luki powietrznej)/ całkowite 1777;   4kV (wyładowanie kontaktowe)

Wymiary   (mm------------------------------------------------------------------ 65(W)   X 100 (D) X 25 (H)

Działanie   Temperatura... 0,730C   {C/ 32 730F ~ 104 730F

Przechowywanie   Temperatura... -20 w pełnym wymiarze 730C   {C:$aaccff}/60 730C / -4 niespotykany 730F ~ 140 niespotykany 730F

Względne   Wilgotność... 20/90%   RH (nie kondensacja)
